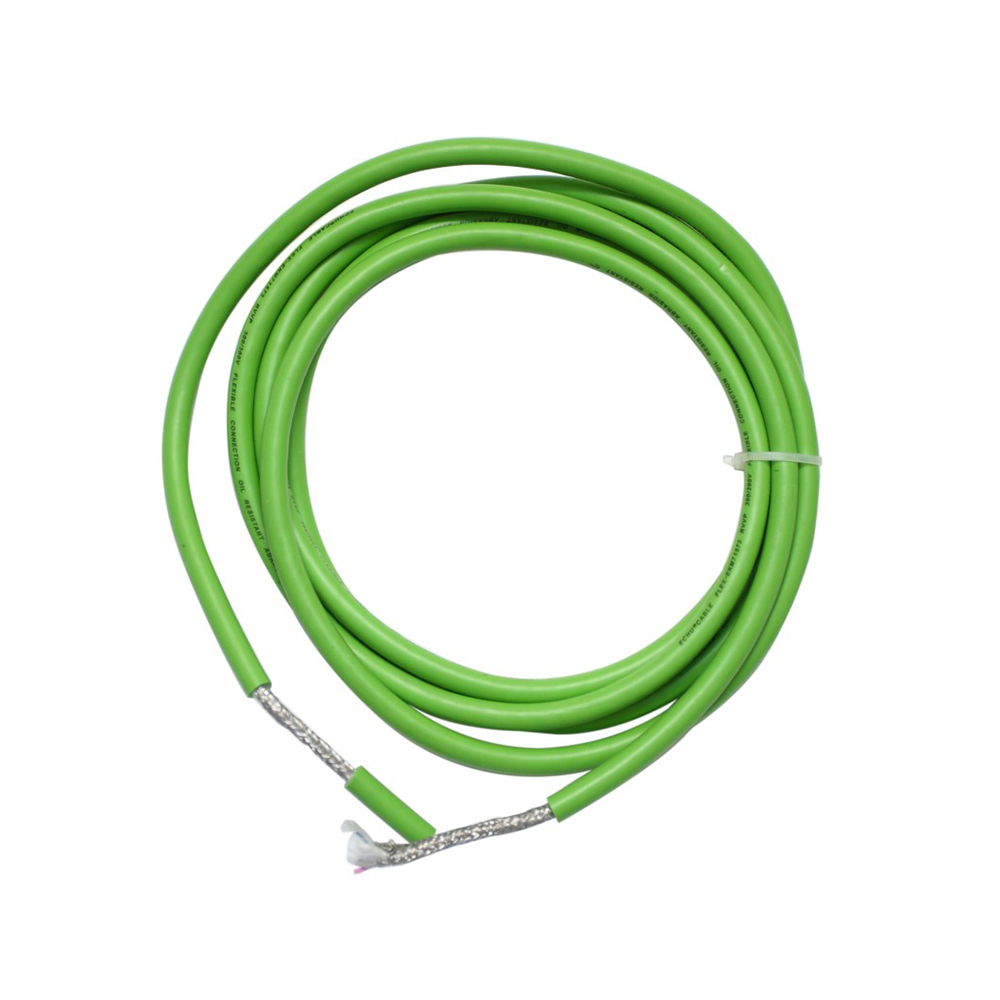

JQR-246P PVC-robotkabel, volledig koperen afscherming

Signaalintegriteitsgarantie:
Het gelaagde afschermingsontwerp isoleert effectief overspraak tussen stroomlijnen en gevoelige besturings-/signaallijnen, waardoor wordt voorkomen dat hoogfrequente ruis van servoaandrijvingen de encoderfeedback of buscommunicatie beïnvloedt, waardoor het foutpercentage wordt verminderd.
Economische dynamische duurzaamheid:
Hoewel het een goede afscherming biedt, behoudt het de hoge kosteneffectiviteit en miljoenen buigcycli van PVC-robotkabels, waardoor wordt voldaan aan de sterkte-eisen van de meeste industriële automatiseringsscenario's.
Basismilieubescherming:
De PVC-mantel biedt fundamentele bescherming tegen olie, vet, koelvloeistof en vocht en voldoet aan de behoeften van algemene industriële omgevingen.
Toepassingsgebied: Gebruikt voor betrouwbare overdracht van gemengd vermogen en gevoelige signalen in algemene industriële automatiseringsapparatuur waarbij bepaalde elektromagnetische interferentie bestaat en de kabel midden- tot hoogfrequente heen en weer gaande beweging moet weerstaan.
JQR-246P PVC-robotkabelvoordelen
Volledig koperen gevlochten afschermingslaag: maakt gebruik van gevlochten koperdraad met hoge dichtheid en een dekking van ≥85%, waardoor elektromagnetische interferentie effectief wordt onderdrukt en een stabiele overdracht van robotbesturingssignalen wordt gegarandeerd.
Zeer flexibel dynamisch ontwerp: Fijndradige, zuurstofvrije koperen geleiders gecombineerd met een PVC-elastomeermantel bereiken een minimale buigradius van 5 keer de buitendiameter, geschikt voor hoogfrequente scenario's in robotverbindingen.
Torsie- en slijtvaste structuur: Geoptimaliseerde kabelkernsteek en scheurbestendige omhullingsformule zijn bestand tegen herhaaldelijk draaien en wrijving in robotkabeldraagsystemen.
Oliebestendigheid en aanpassingsvermogen aan de omgeving: PVC-omhulsels zijn bestand tegen olie, zwakke zuren en alkaliën, waardoor het geschikt is voor complexe industriële omgevingen zoals de automobielindustrie en elektronische assemblage.
Veilige en betrouwbare certificering: UL/CE-gecertificeerd, met vlamvertraging conform de IEC 60332-normen en voldoet aan de veiligheidseisen van geautomatiseerde apparatuur.

Productverkoopargumenten
Gespecialiseerde kabel voor industriële robots: Biedt geïntegreerde transmissieoplossingen voor stroom, signalen en besturing in geautomatiseerde apparatuur zoals robots met zes assen en SCARA-robots.
Anti-interferentie signaalgarantie: Het volledig koperen afschermingsontwerp zorgt voor een stabiele en vervormingsvrije overdracht van servomotor-encodersignalen en buscommunicatie in sterke elektromagnetische omgevingen.
Dynamische levensduur met lange cyclus: voldoet aan 10 miljoen buigtests voor kabeldragers, geschikt voor continu gebruik met hoge intensiteit, zoals lassen in auto's en materiaalbehandeling.
Voordelige robotkabel: optimaliseert de kosten en voldoet tegelijkertijd aan de dynamische prestatie-eisen, waardoor een kosteneffectieve keuze wordt geboden voor kleine en middelgrote automatiseringsprojecten.
Snelle vervangingscompatibiliteit: gestandaardiseerde buitendiameter en interface-ontwerp, compatibel met kabelkanalen en connectoren van reguliere robotmerken, waardoor onderhoudsonderbrekingen worden verminderd.

Geleider: Fijn zuurstofvrij koperdraad (Klasse 5 of 6), speciaal gevlochten. Doorsnedebereik: 0,25 mm² tot 16 mm² (standaard).
Isolatie: speciaal flexibel PVC of elastomeer, kleurgecodeerd.
Kernstructuur: Multi-core-integratie (bijv. 4, 8, 12, 19 kernen, enz.), inclusief:
• Hoogspanningsleidingen
• Besturings-/signaallijnen (doorgaans getwiste paren om interne overspraak te verminderen)
• Bus-/feedbacklijnen (bijv. encoderparen)
Binnenmantel/vulling: flexibel PVC of vulkatoen, dat de kernen vastzet en de interne wrijving vermindert.
Afschermingsstructuur (kerneigenschap): Volledige koperen afscherming:
1. Paarafscherming: Kritieke signaalparen (bijv. encoders, communicatiebussen) kunnen gebruik maken van onafhankelijke aluminiumfolie-afscherming.
2. Algemene afscherming: vertind koperen gevlochten gaas met hoge dichtheid, dekking ≥80%, voor uitgebreide elektromagnetische afscherming en betrouwbare aarding.
Buitenmantel: gemodificeerd polyvinylchloride, met goede flexibiliteit, slijtvastheid, oliebestendigheid (IEC 60811-2-1) en UV-bestendigheid. Meestal grijs of zwart.
Nominale spanning: 300/500V of 0,6/1kV.
Testspanning: 1500 V tot 3000 V (50 Hz, 1 minuut).
Bedrijfstemperatuur op lange termijn: Mobiel: -5°C tot 70°C; Vast: -15°C tot 70°C.
Minimale buigradius: Mobiele installatie (in kabeldragers): 7,5 × D tot 10 × D (D: buitendiameter kabel).
Buiglevensduur: >2 miljoen tot 5 miljoen heen en weer gaande bewegingen in kabeldragers.
Torsieprestaties: Bestand tegen continue torsie van ±180°/meter.
Vlamvertragende beoordeling: Voldoet aan IEC 60332-1-2.
