Hoe twisted pair-geometrie overspraak in communicatiekabels regelt

Het fundamentele ruisonderdrukkingsmechanisme in twisted pair communicatie draad is niet het draaien zelf; het is de consistentie van de twistgeometrie over de gehele kabellengte. De draailengte van elk paar (de afstand die nodig is voor één volledige draai van 360°) bepaalt de frequentie waarbij het paar common-mode-interferentie het meest effectief annuleert. Wanneer een paar wordt blootgesteld aan een extern elektromagnetisch veld, is de geïnduceerde spanning in een halve draaiing gelijk aan en tegengesteld aan de geïnduceerde spanning in de aangrenzende halve draaiing, en de twee vallen weg. Deze annulering is alleen effectief als de leglengte uniform is; Variaties in de lay-lengte creëren punten waar de annulering onvolledig is, waardoor restruis kan verschijnen als differentiële signaalinterferentie.

In meerdere paren communicatie kabels krijgen verschillende paren verschillende lay-lengtes toegewezen om overspraak van paar tot paar te verminderen - de koppeling van signaalenergie van het ene paar naar een aangrenzend paar. Als twee paren identieke lengtes zouden hebben, zou hun onderlinge inductieve en capacitieve koppeling gemaximaliseerd en coherent zijn, waardoor sterke overspraak over de gehele kabellengte zou ontstaan. Door verschillende leglengtes toe te wijzen (bijvoorbeeld 12 mm, 16 mm, 20 mm en 26 mm in een kabel met vier paren), wordt de koppeling tussen twee paren gedeeltelijk opgeheven omdat de relatieve fase daartussen continu ronddraait langs de kabellengte. Dit principe is de reden waarom het simpelweg opnieuw draaien van een beschadigd paar tijdens reparatie ter plaatse – zonder de oorspronkelijke leglengte en consistentie te repliceren – de overspraakprestaties van het gerepareerde segment ten opzichte van de in de fabriek vervaardigde kabel verslechtert.

De balans van een getwist paar – de mate waarin de twee geleiders elektrisch symmetrisch zijn – is een afzonderlijke maar gerelateerde parameter. Onbalans zorgt ervoor dat een deel van het differentiële signaal wordt geconverteerd naar de common-mode en omgekeerd, een fenomeen dat modeconversie wordt genoemd. In snelle datatoepassingen produceert modusconversie retourverlies en verslechtering van het invoegverlies die niet kunnen worden gecorrigeerd door egalisatie bij de ontvanger. Het bereiken van een hoge paarbalans vereist een strikte controle van de consistentie van de geleiderdiameter, de excentriciteit van de isolatiewand (de mate waarin de isolatie op de geleider is gecentreerd) en de diëlektrische eigenschappen van de isolatie in de productiefase in de fabriek. Een isolatiewand waarvan de dikte rond de omtrek van de geleider met meer dan ±0,02 mm varieert, introduceert meetbare paaronbalans bij frequenties boven 100 MHz.

Categoriebeoordelingsverschillen in datakabels en wat elke bandbreedtedrempel feitelijk vereist

Ethernet-kabelcategorieën (Cat5e, Kat6, Kat6A, Kat7, Kat8) worden gedefinieerd door hun transmissieprestaties tot een bepaalde bandbreedte, en elke stap omhoog in de categorie brengt specifieke constructiewijzigingen met zich mee - niet alleen maar nauwere toleranties op hetzelfde ontwerp. Door te begrijpen wat er op elk niveau verandert, kunnen inkoopteams beoordelen of een hogere categorie echt nodig is voor een bepaalde toepassing, of dat deze conservatief wordt gespecificeerd zonder technische rechtvaardiging.

Een constructiedetail dat de installatie in het veld aanzienlijk beïnvloedt, is de cross-filler spline geïntroduceerd bij Cat6. Deze plastic X-vormige scheider loopt langs de kabelkern en isoleert fysiek elk van de vier getwiste paren in zijn eigen kwadrant, waardoor de capacitieve koppeling tussen paren wordt verminderd. De spline is nodig om de 250 MHz NEXT-limieten van Cat6 te bereiken, maar vergroot de kabeldiameter en stijfheid, vermindert de buigflexibiliteit in vergelijking met Cat5e en vereist compatibele afsluitgereedschappen die de paren goed rond de spline in een RJ45-stekker of keystone-aansluiting kunnen plaatsen. Installateurs die dit stijfheidsverschil onderschatten, veroorzaken vaak installatieschade – geknikte geleiders, overgebogen paren op aansluitpunten – die visuele inspectie doorstaat, maar de parameters voor invoegverlies en retourverlies onder de Cat6-drempel degradeert.

Cat6A introduceert een extra prestatieparameter die niet voorkomt in lagere categorieën: alien crosstalk (AXT), die de signaalkoppeling meet tussen aangrenzende kabels in een bundel, in plaats van tussen paren binnen een enkele kabel. Om aan de AXT-limieten te voldoen, is een afgeschermde constructie (S/FTP of F/UTP) vereist, of een aanzienlijk grotere, niet-afgeschermde kabeldiameter die de fysieke scheiding tussen kabels vergroot. Dit is de reden waarom niet-afgeschermde Cat6A-kabels een buitendiameter hebben van 7,5-8,5 mm vergeleken met 5,5-6,2 mm voor Cat6 - de grotere diameter is het mechanische middel om AXT-conformiteit te bereiken zonder afscherming.

Signaalverzwakking in communicatiekabels: basisoorzaken en hoe fabrikanten dit beheersen

Invoegverlies (demping) in een communicatiekabel is niet een enkel verschijnsel, maar de som van drie fysiek verschillende verliesmechanismen, die elk anders reageren op veranderingen in de afmeting van de geleider, het isolatiemateriaal en de werkfrequentie. Door de individuele bijdragers te begrijpen, kunnen kabelontwerpers gerichte verbeteringen aanbrengen in plaats van simpelweg de doorsnede van de geleider te vergroten – waardoor de kosten, het gewicht en de kabeldiameter toenemen terwijl het probleem slechts gedeeltelijk wordt aangepakt.

Geleider (ohms) verlies

DC-weerstandsverlies domineert bij lage frequenties en neemt af naarmate de doorsnede van de geleider toeneemt. Bij hogere frequenties concentreert het skin-effect de stroom in een steeds dunnere oppervlaktelaag van de geleider, waardoor de geleidende doorsnede effectief wordt verkleind en de weerstand boven de DC-waarde toeneemt. Bij 100 MHz is de huiddiepte in koper ongeveer 6,6 μm - wat betekent dat voor een typische geleider met een diameter van 0,5 mm meer dan 95% van de stroom in een dun ringvormig gebied nabij het geleideroppervlak vloeit. Dit is de reden waarom de kwaliteit van het geleideroppervlak belangrijk is voor hoogfrequente communicatiekabels: oppervlakteruwheid op de schaal van de huiddiepte (oxidatie, tekeningsmarkeringen, oppervlakteverontreinigingen) creëert extra weerstand die niet aanwezig is bij de DC-weerstandsmeting. Fabrikanten van hoogfrequente communicatiedraden specificeren de kwaliteit van het geleideroppervlak en gebruiken fijnkorrelige tekenmatrijsreeksen die de oppervlakteruwheid van de uiteindelijke draad minimaliseren.

Diëlektrisch verlies

Diëlektrisch verlies ontstaat door energie die in het isolatiemateriaal wordt gedissipeerd terwijl het wisselende elektrische veld de polymeermoleculen cyclisch polariseert en ontspant. Het wordt gekenmerkt door de verliestangens (tan δ) van het isolatiemateriaal en neemt lineair toe met de frequentie - in tegenstelling tot het geleiderverlies, dat toeneemt met de vierkantswortel van de frequentie. Bij lage frequenties is het diëlektrisch verlies verwaarloosbaar voor de meeste kabelisolaties, maar bij frequenties boven enkele honderden MHz wordt dit het dominante verliesmechanisme. Massief polyethyleen (PE) heeft een tangens met zeer lage verliezen (~0,0002), waardoor het de voorkeursisolatie is voor hoogfrequente communicatiekabels. Geschuimd PE, waarbij luchtbellen een deel van het vaste polymeer vervangen, verlaagt de effectieve diëlektrische constante van ~2,3 naar ~1,5 en vermindert de verliestangens verder in verhouding tot het schuimpercentage. Daarom gebruiken hoogwaardige RF-coaxkabels en hoogwaardige Cat6A-kabels geschuimde PE-isolatie. Precies om deze reden is PVC, met een verliestangens van 0,05–0,10, ongeschikt voor hoogfrequente signaalkabels.

Stralingsverlies

Stralingsverlies treedt op wanneer de kabel als onbedoelde antenne fungeert en een deel van de signaalenergie naar de omringende ruimte uitstraalt. Bij gebalanceerde twisted pair-kabels wordt het stralingsverlies gecontroleerd door de paarbalans: een goed gebalanceerd paar produceert gelijke en tegengestelde velden die elkaar opheffen in het verre veld, wat resulteert in straling van bijna nul. Zoals besproken in de context van de paargeometrie zijn de excentriciteit van de isolatie en de variatie in de geleiderdiameter de belangrijkste productiefactoren die de paarbalans verslechteren en bijgevolg het stralingsverlies bij hoge frequenties vergroten. Bij coaxkabels wordt het stralingsverlies geregeld door het dekkingspercentage van de afscherming en de continuïteit van de verbinding tussen schild en connector bij de aansluitingen.

Afschermingsopties in communicatiekabels en hoe de naamgevingsconventies werken

De naamgevingsconventie voor afgeschermde communicatiekabels is gestandaardiseerd door ISO/IEC 11801 met behulp van een tweedelige code: het algemene kabelafschermingstype wordt eerst vermeld, gevolgd door een schuine streep, gevolgd door het afzonderlijke paarafschermingstype en vervolgens "TP" voor twisted pair. Oude naamgevingsconventies en fabrikantspecifieke terminologie circuleren echter nog steeds op grote schaal, waardoor verwarring ontstaat tijdens de specificatie en aanschaf. Het volgende overzicht omvat de meest voorkomende constructies:

• U/UTP (niet-afgeschermd/niet-afgeschermd gedraaid paar): Geen algemeen schild, geen individuele paarschilden. Standaard Cat5e en Cat6 niet-afgeschermde constructie. Vertrouwt volledig op paarbalans en twistgeometrie voor ruisonderdrukking. Geschikt voor de meeste kantoor- en lichtindustriële omgevingen met gematigde EMI. Ook wel UTP genoemd.
• F/UTP (folieoverall/niet-afgeschermde paren): Een algehele afscherming van gealuminiseerd polyesterfolie omringt alle paren, met een aarddraad voor afsluiting. Individuele paren zijn niet afgeschermd. Deze constructie zorgt voor een effectieve common-mode EMI-onderdrukking (bescherming van de kabel tegen externe interferentie), maar houdt geen rekening met buitenaardse overspraak van paar tot paar binnen de kabel. Vroeger FTP of gescreende UTP (ScTP) genoemd. Gebruikelijk in Cat6A F/UTP-ontwerpen die voldoen aan de AXT-vereisten via kabeldiameter in plaats van paarafscherming.
• S/FTP (gevlochten overall/folie individuele paren): Een algeheel gevlochten schild (koper of vertind koper) plus individuele folieschermen op elk paar. De meest uitgebreide afschermingsconstructie beschikbaar in twisted pair-kabels. De individuele paarfolies elimineren de buitenaardse overspraak van paar tot paar volledig, terwijl de algehele vlecht een aardverbinding met lage impedantie en mechanische bescherming voor de individuele folies biedt. Vereist door Cat7- en Cat8-specificaties. Beëindiging is aanzienlijk complexer dan UTP: elk paar folie moet afzonderlijk worden beëindigd en de vlecht moet aan beide uiteinden correct worden verbonden.
• SF/FTP (gevlochten folie overall/folie individuele paren): Voegt een folielaag toe tussen de afzonderlijke paar folies en de buitenste vlecht, waardoor een tweede laag algehele afscherming ontstaat. Gebruikt in omgevingen met extreem hoge EMI of voor gespecialiseerde beveiligingstoepassingen waarbij de effectiviteit van de afscherming over een zeer breed frequentiebereik moet worden gehandhaafd.

Een praktische installatieoverweging die vaak over het hoofd wordt gezien: afgeschermde communicatiekabels bieden alleen hun nominale afschermingsprestaties als de afscherming aan beide uiteinden continu geaard is (voor EMI-onderdrukking) of aan één uiteinde (om aardlusinterferentie bij audio- en laagfrequente signaaltoepassingen te voorkomen). Een afgeschermde kabel met een niet-aangesloten aarddraad of een onjuist aangesloten afschermingsconnector presteert in veel EMI-scenario's slechter dan een gelijkwaardige, niet-afgeschermde kabel, omdat de zwevende afscherming fungeert als een parasitaire antenne die interferentie-energie concentreert nabij de signaalgeleiders. Correcte afsluiting van de afscherming (verbinding met lage impedantie op de connectorbehuizing met volledig 360° contact, geen pigtail-draad) is net zo belangrijk als de afschermingsconstructie zelf.

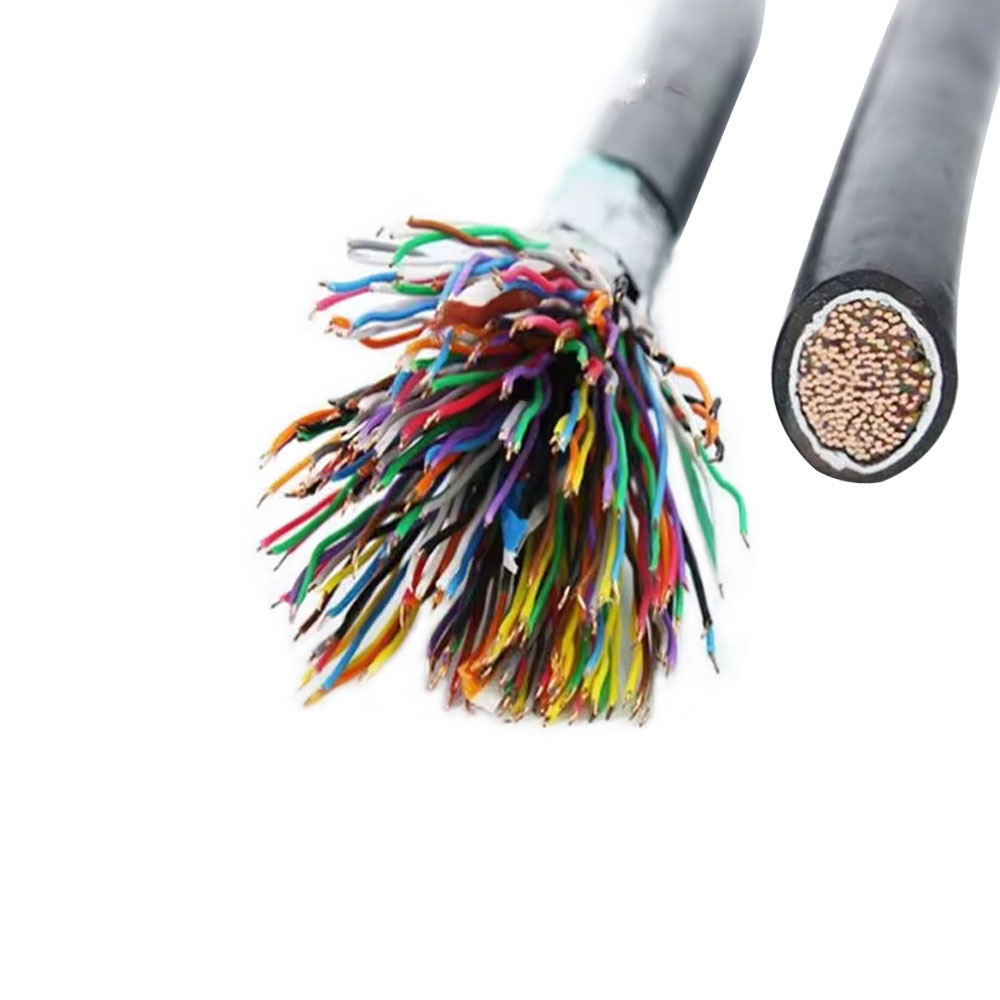

Communicatiekabelconstructies voor buitengebruik en directe ingraving en hun faalwijzen

Communicatiekabels die buitenshuis worden geïnstalleerd of direct in de bodem worden begraven, hebben te maken met degradatiemechanismen die geheel afwezig zijn bij installaties binnenshuis, en kabels die zijn ontworpen voor gebruik binnenshuis zullen snel defect raken als ze in deze omgevingen worden ingezet. De belangrijkste bedreigingen zijn het binnendringen van vocht, UV-straling, aanvallen van knaagdieren en differentiële thermische uitzetting tussen kabellagen, die elk specifieke tegenmaatregelen in de constructie vereisen.

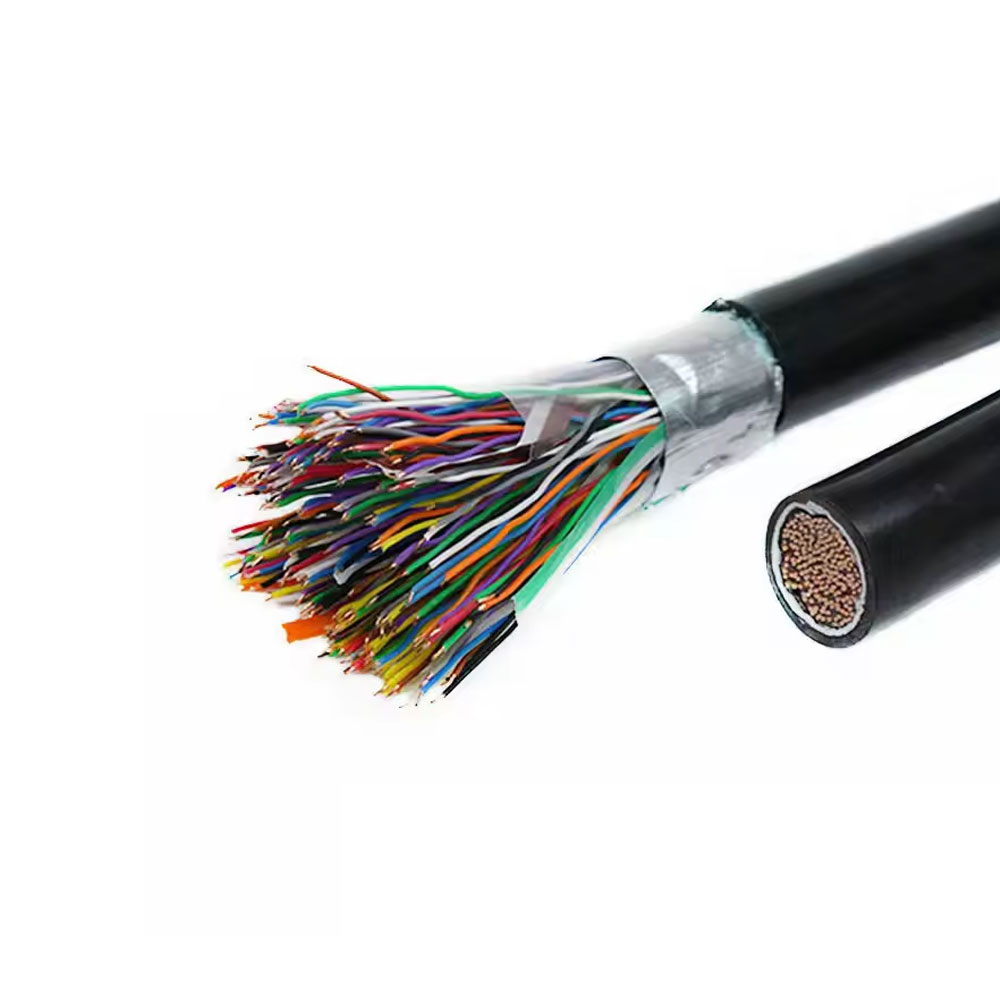

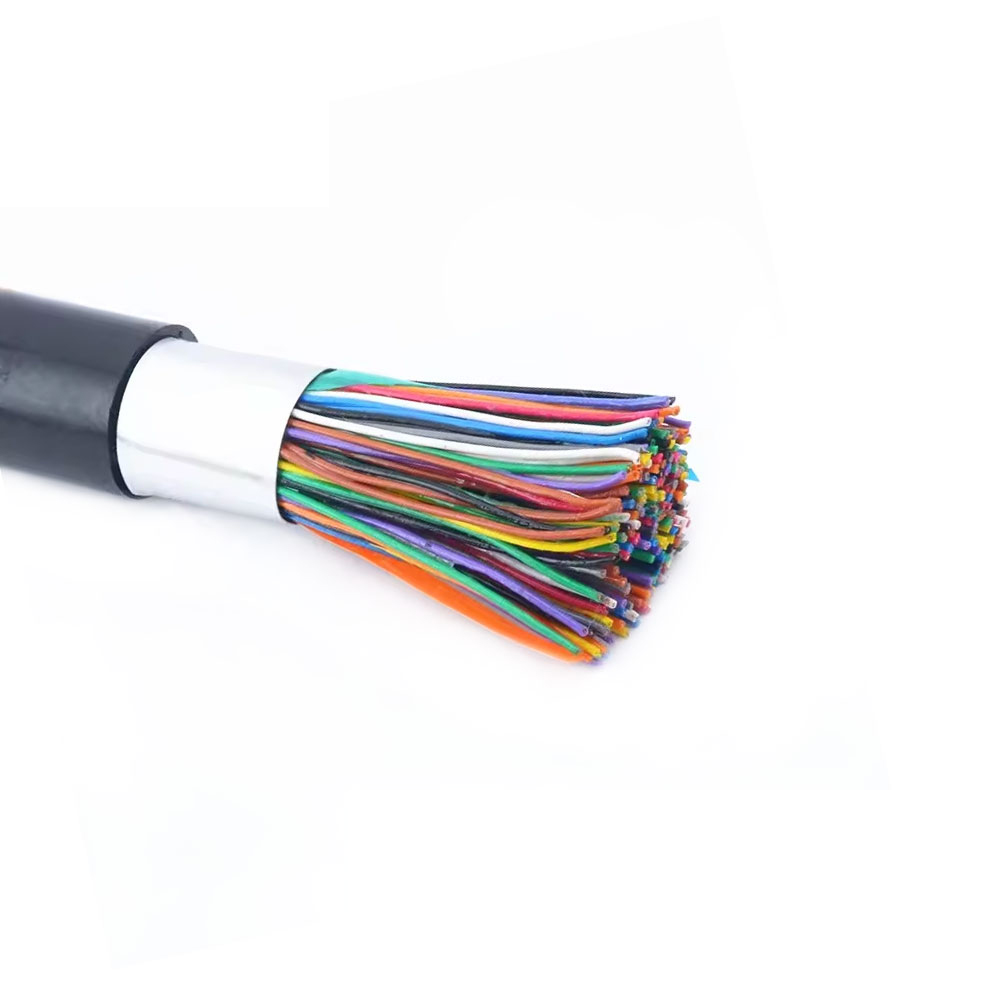

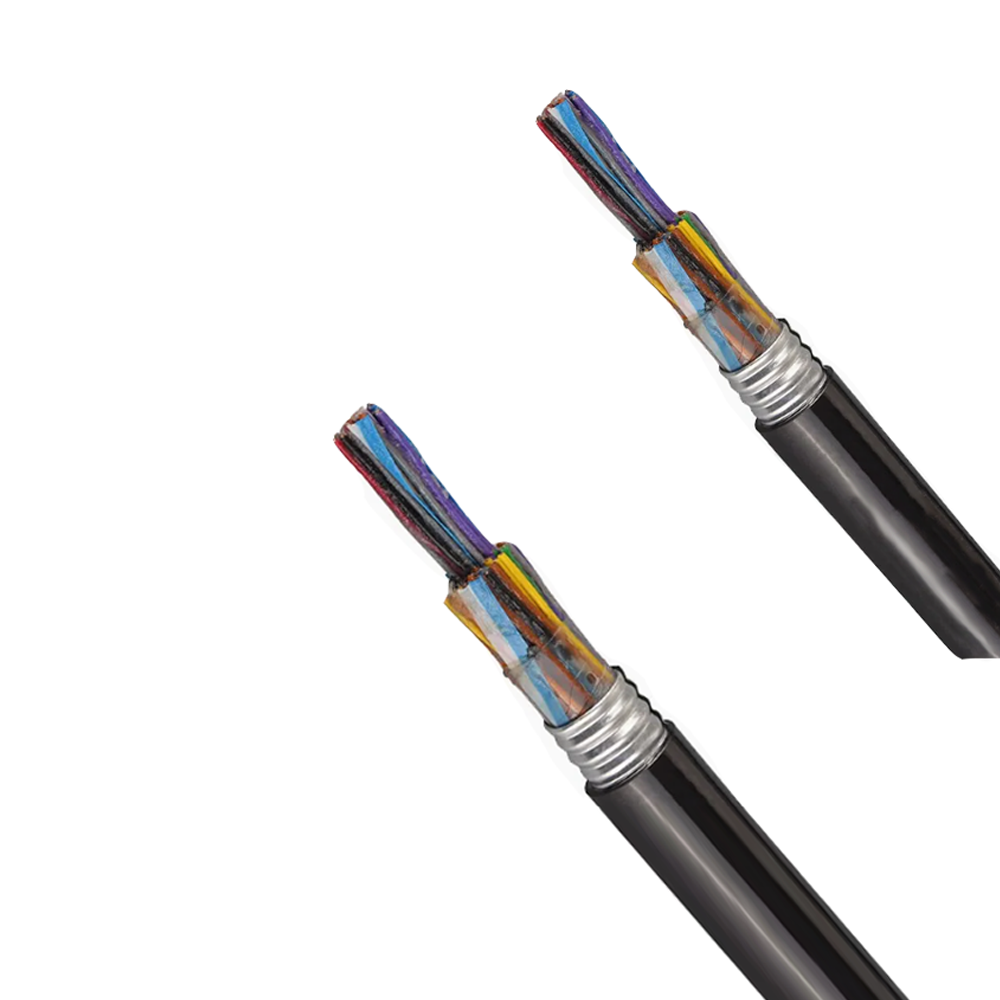

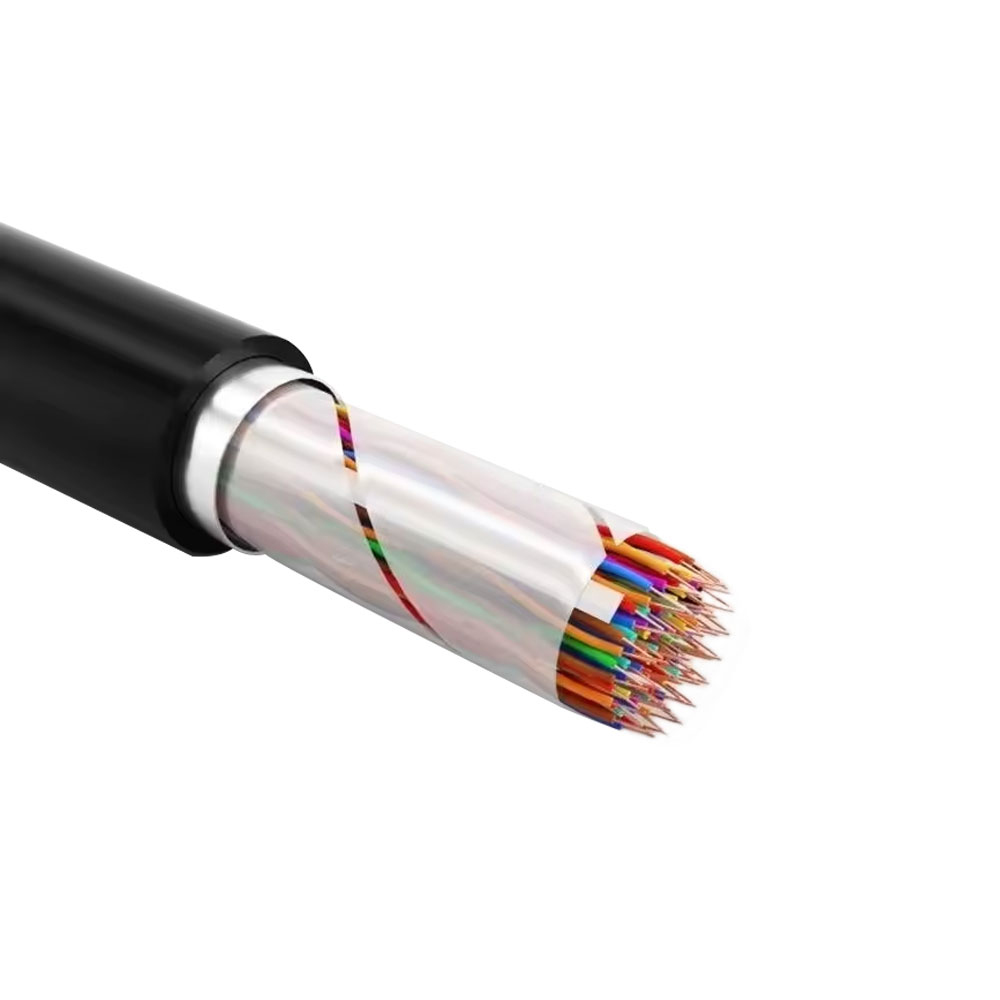

Vochtbeheer in direct ingegraven communicatiekabels kan worden aangepakt via een van de volgende twee strategieën: het vullen van overstromende verbindingen of tapesystemen die droog water blokkeren. Overstromende verbindingskabels vullen alle openingen in de kabelkern met een op petroleum gebaseerde gel die hydrofoob is en capillaire watermigratie langs de kabellengte voorkomt. De gel is zeer effectief, maar veroorzaakt aanzienlijke problemen tijdens de aansluiting. Het mengsel moet van elk uiteinde van de geleider worden verwijderd met behulp van oplosmiddelen, en gelresten op isolatieoppervlakken verslechteren de prestaties van de connector als deze niet volledig worden gereinigd. Waterblokkerende tapesystemen maken gebruik van superabsorberende polymeertapes die opzwellen bij contact met vocht om de binnenkant van de kabel af te dichten. Deze zijn schoner te beëindigen, maar zijn afhankelijk van het feit dat de tape in contact blijft met het binnenoppervlak van de jas; tapemigratie tijdens de installatie kan gaten in de waterblokkerende dekking veroorzaken.

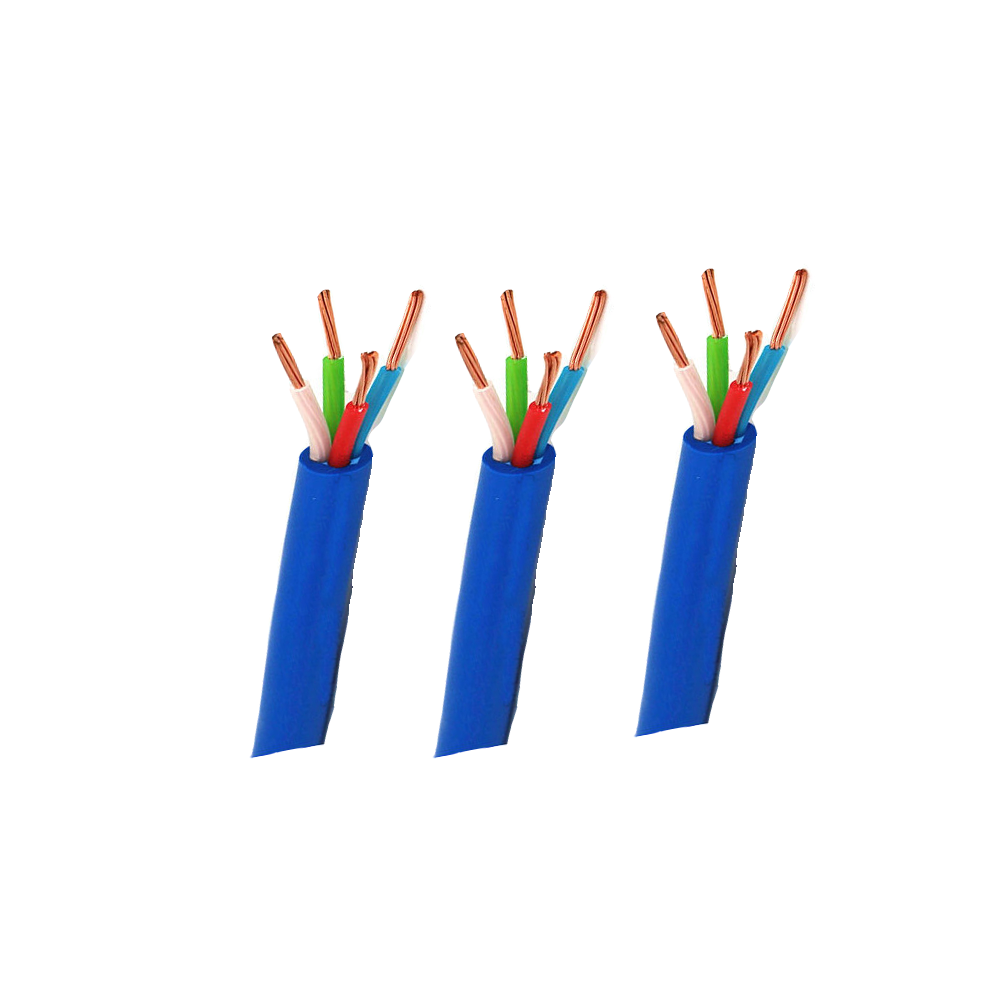

UV-degradatie van communicatiekabels voor buitenshuis is in de eerste plaats een mantelverschijnsel. Standaard kabelmantels voor binnenshuis maken gebruik van PVC- of PE-kwaliteiten die niet UV-gestabiliseerd zijn en beginnen binnen 6 tot 18 maanden na blootstelling aan de buitenlucht te krijten en microscheuren te vertonen. Communicatiekabels voor buitengebruik maken gebruik van mantelverbindingen met toegevoegde UV-absorbers en gehinderde amine-lichtstabilisatoren (HALS) die UV-fotonenergie onderscheppen voordat deze de polymeerketenbindingen kan verbreken. Zwart gepigmenteerde polyethyleen mantels bereiken UV-stabiliteit door het roetgehalte (doorgaans 2-3% van het gewicht), dat UV over het gehele relevante spectrum absorbeert en de meest kosteneffectieve UV-stabilisatiebenadering is voor kabels die niet worden blootgesteld aan kleurvereisten in het zichtbare spectrum.

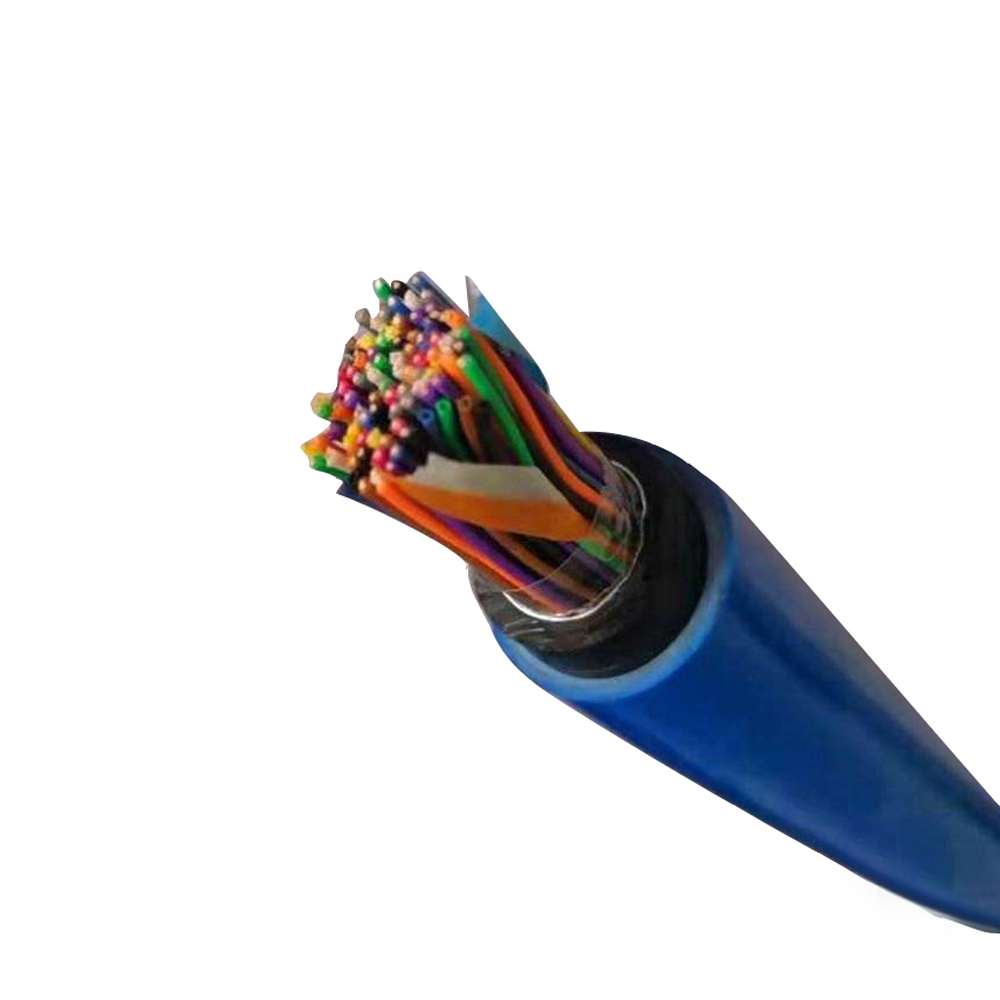

Aantasting door knaagdieren is een belangrijke oorzaak van het falen van communicatiekabels in agrarische, bosrijke en subtropische omgevingen. Knaagdieren kauwen op kabelmantels en pantsers voor nestmateriaal en om de lengte van de snijtanden te behouden; de schade is doorgaans geconcentreerd op specifieke aanvalspunten in plaats van gelijkmatig verdeeld, waardoor deze onzichtbaar wordt door kabelweerstandsmetingen totdat de kabel fysiek wordt uitgegraven. Opties voor bescherming tegen knaagdieren zijn onder meer:

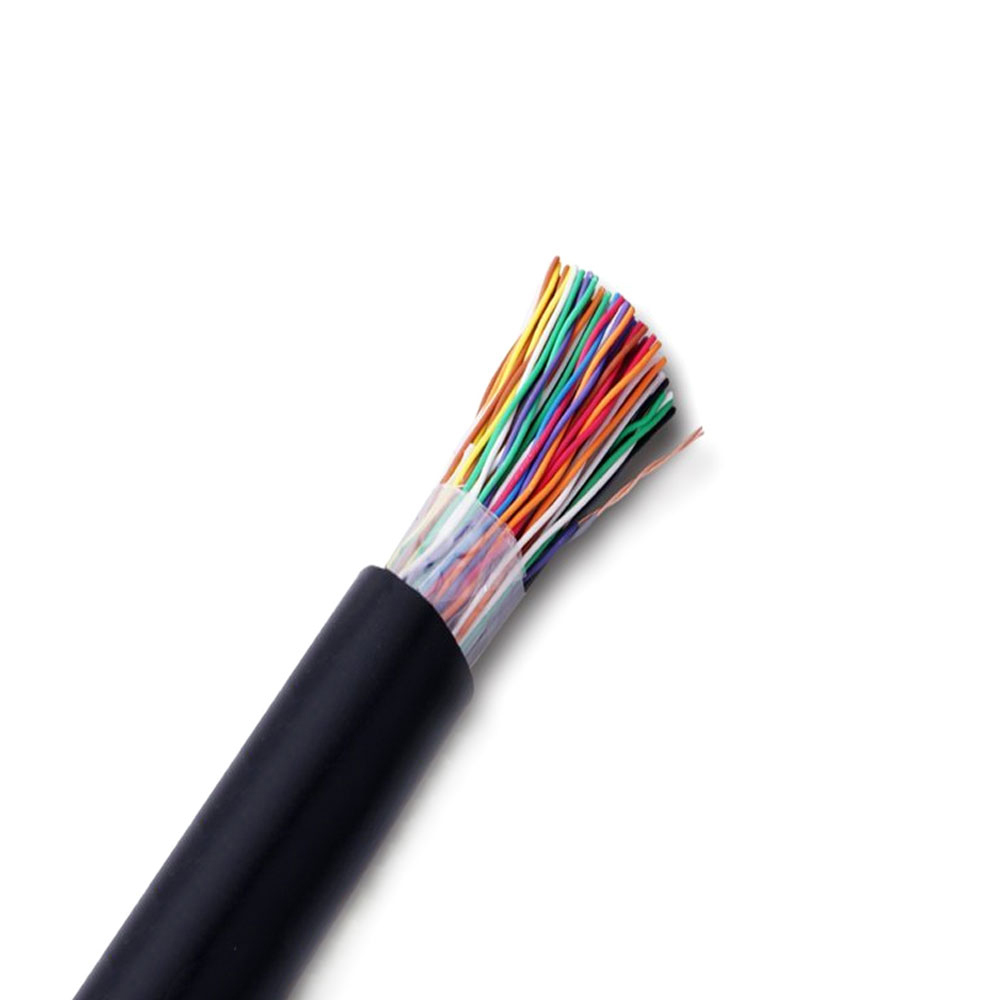

• Stalen tape-pantsering onder de buitenmantel, die mechanische weerstand biedt tegen knagen, maar ook gewicht toevoegt en tegen corrosie moet worden beschermd in zure grond.

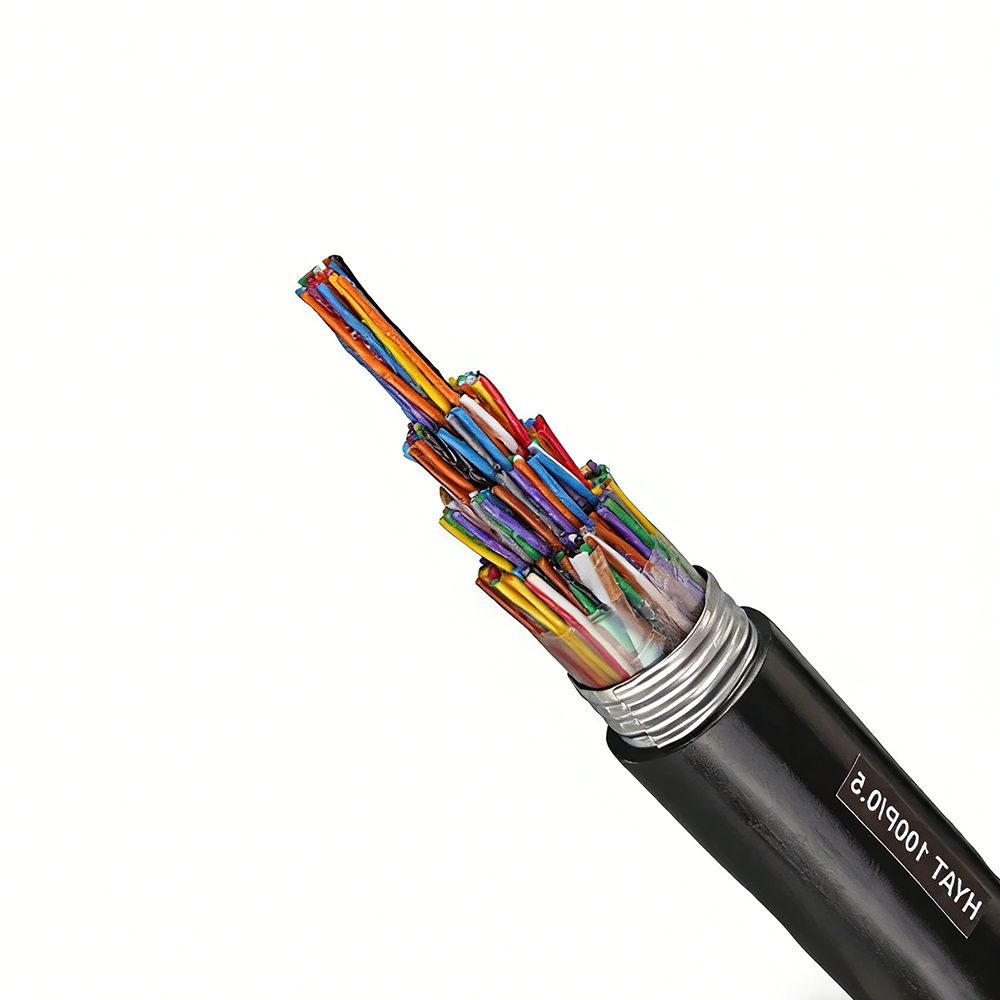

• Gegolfd staalbandpantser (CST), dat de mechanische bescherming van staal combineert met een grotere flexibiliteit dan platbandpantser, waardoor het gemakkelijker wordt om in bochten te installeren.
• Mantels van hogedichtheidpolyethyleen (HDPE) met voldoende wanddikte (doorgaans ≥2,5 mm), die vanwege hun hogere hardheid en treksterkte beter bestand zijn tegen knagen dan standaard PVC- of zachte PE-verbindingen.
• Afstotende jassen waarin capsaïcine of andere smaakafschrikkende chemicaliën zijn verwerkt; deze worden op specifieke markten gebruikt en vertonen een variabele effectiviteit, afhankelijk van de aanwezige knaagdiersoort.

Differentiële thermische uitzetting tussen kabellagen is een langdurig faalmechanisme bij buitenkabels die onderhevig zijn aan grote temperatuurschommelingen. Koperen geleiders, PE-isolatie, stalen pantsering en PVC-mantel hebben allemaal verschillende thermische uitzettingscoëfficiënten. Bij kabels die dagelijks te maken krijgen met temperatuurschommelingen van 40°C of meer – gebruikelijk bij blootstelling aan direct zonlicht – kan het cumulatieve ratelen van lagen ten opzichte van elkaar gedurende jaren van dienst ertoe leiden dat de mantel in de lengterichting splijt of dat het pantser vermoeiingsscheuren ontwikkelt. Deze storingsmodus komt het meest voor op vaste punten, zoals toegang tot leidingen of op locaties met kabelklemmen, waar thermische uitzetting mechanisch wordt beperkt. Communicatiekabels voor buitengebruik voor omgevingen met hoge temperatuurcycli moeten mantelmaterialen gebruiken met een hoge rek bij breuk (doorgaans >250%) om differentiële uitzetting op te vangen zonder te scheuren.

Karakteristieke impedantie in communicatiekabels: wat dit bepaalt en waarom verkeerde combinaties problemen veroorzaken

Karakteristieke impedantie is een fundamentele eigenschap van elke transmissielijn – inclusief communicatiekabels – die de verhouding beschrijft tussen spanning en stroom voor een golf die zich langs de lijn voortplant. Voor datakabels met getwist paar is de doelkarakteristieke impedantie 100 Ω (±15 Ω per TIA-568 voor gestructureerde bekabeling); voor coaxkabels die worden gebruikt in RF- en videotoepassingen zijn 50 Ω en 75 Ω de dominante standaarden. De karakteristieke impedantie wordt bepaald door de geometrie en materialen van de kabeldoorsnede en wordt ongeveer als volgt berekend:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , waarbij D de buitendiameter van de isolatie is, d de diameter van de geleider is en ε de diëlektrische constante van het isolatiemateriaal is. In praktische termen bepalen drie productieparameters de bereikte impedantie: de diameter van de geleider, de dikte van de isolatiewand (die D/d bepaalt) en de diëlektrische isolatieconstante. Variaties in elk van deze langs de kabellengte veroorzaken impedantievariaties - die op hun beurt signaalreflecties veroorzaken bij elke impedantiediscontinuïteit.

De gevolgen van discontinuïteiten in de impedantie zijn afhankelijk van de signaalfrequentie en de grootte van de mismatch. Aan het ontvangende uiteinde van een dataverbinding arriveert een signaalreflectie van een discontinuïteit in de kabelimpedantie bij de ontvanger als een vertraagde kopie van het verzonden signaal. Als de vertraging een aanzienlijk deel van de symboolperiode bedraagt ​​(dat wil zeggen, de reflectie arriveert terwijl het volgende symbool wordt ontvangen), creëert dit intersymboolinterferentie (ISI) waarvoor de equalizer van de ontvanger moet compenseren. Moderne Gigabit- en 10-Gigabit Ethernet-transceivers bevatten adaptieve egalisatie die gematigde ISI kan compenseren, maar de egalisatieruimte die wordt verbruikt door kabelgeïnduceerde ISI vermindert de ruismarge van het systeem en verkleint de maximaal haalbare verbindingslengte.

Vanuit het oogpunt van productiecontrole vereist het bereiken van consistente karakteristieke impedantie:

• Nauwe tolerantie voor de geleiderdiameter: een variatie van ±1% in de diameter van de geleider produceert ongeveer ±0,5% variatie in ln(D/d), wat zich direct vertaalt in impedantievariatie. Voor een doel van 100 Ω draagt ​​alleen al een diametervariatie van 1% bij aan ±0,5 Ω aan impedantievariatie.
• Consistente isolatiewanddikte met lage excentriciteit - een excentrische isolatiewand die aan de ene kant 10% dikker is dan de andere, creëert een lokale impedantievariatie terwijl het paar door zijn draaiing roteert, waardoor periodieke impedantievariaties ontstaan ​​bij de twist-lay-frequentie die in het retourverliesspectrum verschijnen als een discrete piek (structureel retourverlies).
• Stabiele diëlektrische constante van isolatiemateriaal - vocht dat wordt geabsorbeerd door hygroscopische isolatiematerialen verhoogt hun diëlektrische constante, waardoor de impedantie wordt verlaagd. Geschuimde PE-isolatie is weliswaar voordelig voor een lage diëlektrische constante en verliestangens, maar vereist een nauwkeurige regeling van het schuimpercentage, omdat een verandering van 5% in de schuimfractie de effectieve diëlektrische constante met ongeveer 0,05 verandert, waardoor de karakteristieke impedantie met ongeveer 1,5 Ω verschuift voor een typische coaxiale geometrie.
• Continue impedantiemonitoring met behulp van tijddomeinreflectometrie (TDR) op de productielijn - TDR meet het gereflecteerde signaal van een snelle spanningsstap geïnjecteerd in het kabeluiteinde en geeft de impedantie weer als een functie van de afstand, waardoor inline detectie van impedantie-afwijkingen mogelijk is tijdens de productie in plaats van op afgewerkte haspels.

Hoe gestructureerde bekabelingsnormen de selectie van communicatiedraden in gebouwinstallaties bepalen

Het bouwen van een communicatie-infrastructuur wordt bepaald door gestructureerde bekabelingsstandaarden die niet alleen de kabelprestatieparameters definiëren, maar de gehele systeemarchitectuur: kanaallengtelimieten, toewijzing van aansluitpunten en de prestatiebudgetten die van toepassing zijn op de volledige geïnstalleerde verbinding, inclusief kabels, connectoren en patchkabels. Het begrijpen van deze beperkingen op systeemniveau is essentieel voor het correct specificeren van communicatiekabels, omdat een kabel die aan zijn eigen prestatiespecificaties voldoet er nog steeds voor kan zorgen dat het geïnstalleerde kanaal faalt als er geen rekening wordt gehouden met de systeemarchitectuur.

De dominante standaarden zijn TIA-568 (Noord-Amerikaanse markt) en ISO/IEC 11801 (internationale markt). Beide definiëren een permanent link-model – de kabel die loopt van het patchpaneel van de telecommunicatiekamer naar het stopcontact in de werkruimte, exclusief patchkabels – en een kanaalmodel dat de permanente link omvat, plus maximaal 10 meter patchkabels aan elk uiteinde. De maximale lengte van de permanente verbinding is 90 meter voor horizontale bekabeling in beide standaarden, waarbij de resterende 10 meter van het 100 meter lange kanaal wordt toegewezen aan patchkabels. Deze limiet van 90 meter is niet willekeurig: hij wordt berekend om ervoor te zorgen dat het verliesbudget voor kanaalinvoeging (inclusief connectorverliezen) niet wordt overschreden voor de gespecificeerde transmissietoepassing wanneer de slechtst denkbare kabel- en connectorprestatieparameters worden gecombineerd.

Een veel voorkomende veldspecificatiefout is het behandelen van de kanaallimiet van 100 meter als een kabellengtelimiet en het laten lopen van 100 meter horizontale kabel, waardoor er geen vrije ruimte overblijft voor patchkabels. Een tweede veel voorkomende fout is het combineren van kabel- en connectorcategorieën: het gebruik van Cat6-kabel met Cat5e-gecertificeerde patchpanelen of keystone-aansluitingen. De kanaalprestaties worden bepaald door de zwakste schakel in het pad; een Cat6-kabel afgesloten met Cat5e-gecertificeerde connectoren produceert een Cat5e-kanaal, omdat de connector NEXT en de retourverliesprestaties de algehele kanaalparameters onder de Cat6-drempel degraderen. Componenten op categorie-matching over het hele kanaal – kabel, patchpanelen, keystones en patchkabels – zijn een fundamentele vereiste, geen aanbeveling.

Voor industriële communicatie-installaties die vallen onder IEC 11801-3 (industriële gebouwen) in plaats van de norm voor commerciële gebouwen, definiëren aanvullende omgevingsclassificaties (EA, EB, EC, ED) de mechanische, klimatologische en elektromagnetische spanningen die het bekabelingssysteem moet weerstaan. Klasse ED heeft bijvoorbeeld betrekking op installaties die direct in de grond worden begraven en in de open lucht worden blootgesteld, en vereist extra kabelconstructies (overstromingsmateriaal, UV-gestabiliseerde mantel, bepantsering) die verder gaat dan de basisparameters voor elektrische prestaties. Het specificeren van bedrading voor een industriële installatie uitsluitend op basis van de elektrische categorie (Cat6, Cat6A) zonder rekening te houden met de milieuklasse zal een systeem opleveren dat in eerste instantie voldoet aan de vereisten voor gegevensdoorvoer, maar voortijdig faalt vanwege aantasting van het milieu.
