Vlamvertragende categorieën en wat de classificaties feitelijk in de praktijk betekenen

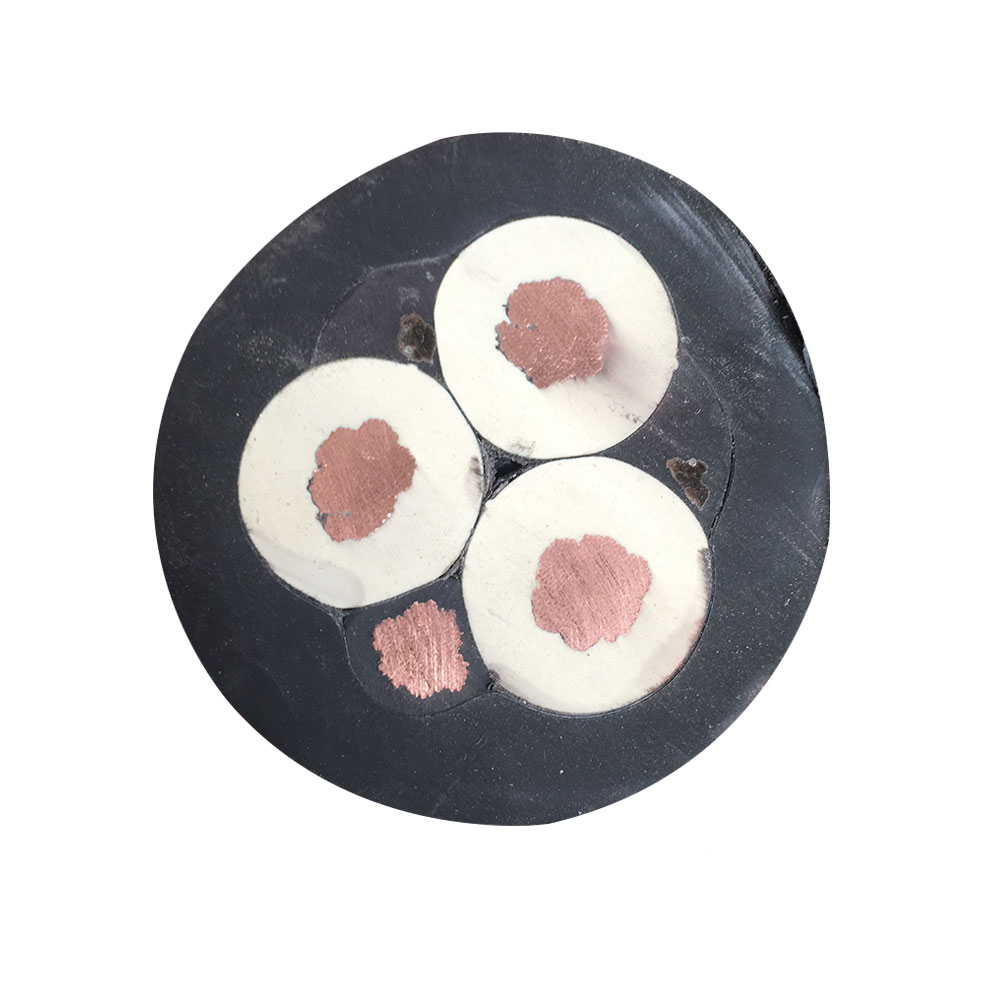

Vlamvertragende besturingskabel s vormen geen enkele productcategorie; ze omvatten een gelaagd classificatiesysteem gedefinieerd door IEC 60332 en het Chinese equivalent daarvan GB/T 18380, waarbij elke laag een betekenisvol ander niveau van brandbeheersingsprestaties weerspiegelt. De meest gespecificeerde niveaus zijn IEC 60332-1 (verticale vlamtest met enkele kabel), IEC 60332-3 (verticale vlamvoortplantingstest met gebundelde kabel) en de meer veeleisende categorieën IEC 60332-3-22 tot en met 60332-3-25, die verschillen in het totale volume kabelmateriaal dat tijdens de test wordt verbrand. Het begrijpen van dit onderscheid is van belang omdat een kabel die de test met één kabel doorstaat, nog steeds de mogelijkheid kan bieden dat een brand zich voortplant als deze in dichte kabelgoten naast tientallen andere kabels wordt geïnstalleerd - precies de toestand die wordt aangetroffen in industriële controlekamers, gebouwen met schakelapparatuur en kabelroutes van procesinstallaties.
De IEC 60332-3-bundeltest simuleert de werkelijke installatiedichtheid door een verticale kabelladder van 3,5 meter te verbranden met een gedefinieerd totaal niet-metalen volume per meter lade. Categorie A (het strengste) staat een niet-metalen kabelvolume toe van maximaal 7 liter per meter bak, terwijl categorie C maximaal 1,5 liter per meter toestaat. Hoe lager het toegestane volume, hoe gemakkelijker het is om er doorheen te gaan, omdat er minder brandbaar materiaal is om de vlam in stand te houden. Het specificeren van een Categorie C-kabel voor een dichtbevolkte kabelgoot waarbij de werkelijke installatiedichtheid overeenkomt met Categorie A-omstandigheden is een veel voorkomende en gevaarlijke misrekening. Ingenieurs die vlamvertragende besturingskabels voor schotelinstallaties selecteren, moeten het werkelijke niet-metalen volume per meter van hun beoogde kabelvulling berekenen en dit afstemmen op de juiste testcategorie, en niet simpelweg "vlamvertragend" specificeren als een algemene vereiste.
Naast vlamvoortplanting introduceren LSZH (Low Smoke Zero Halogen) en LSHF (Low Smoke Halogen Free) varianten extra prestatiedimensies die steeds vaker vereist zijn in gesloten faciliteiten. Standaard met PVC geïsoleerde vlamvertragende kabels laten waterstofchloridegas en dichte zwarte rook vrij wanneer ze branden. HCl is corrosief voor elektronische apparatuur en giftig voor personeel, en zware rook belemmert de evacuatie. LSZH-formuleringen elimineren op halogeen gebaseerde vlamvertragers ten gunste van op mineralen gebaseerde systemen (meestal aluminiumtrihydraat of magnesiumhydroxide), die bij verbranding waterdamp vrijgeven in plaats van zure gassen. Zhishang Cable produceert zowel PVC-gebaseerde als LSZH-varianten vlamvertragende stuurkabel s, waarbij de materiaalkeuze is afgestemd op de specifieke milieu- en regelgevingsvereisten van elk project.
Hoe vlamvertragende additieven de elektrische en mechanische kabeleigenschappen beïnvloeden
Het bereiken van vlamvertraging in kabelisolatie en mantelverbindingen is niet chemisch neutraal: de additieven die de verbranding onderdrukken, werken samen met de polymeermatrix op manieren die de diëlektrische eigenschappen, flexibiliteit en verouderingsgedrag op de lange termijn beïnvloeden. Deze afweging is vooral belangrijk bij toepassingen met besturingskabels, waar isolatieweerstand, capaciteit tussen geleiders en signaalintegriteit bij configuraties met meerdere kernen functionele vereisten zijn die niet in het gedrang kunnen komen bij het nastreven van brandprestaties alleen.
In gehalogeneerde (op PVC gebaseerde) vlamvertragende verbindingen wordt antimoontrioxide vaak gebruikt als vlamvertragende synergist naast het chloor dat al in PVC aanwezig is. Hoewel effectief bij het onderdrukken van ontsteking, verhoogt een hoge antimoontrioxidebelasting de permittiviteit van de isolatie en vermindert de volumeweerstand, wat de capacitieve koppeling tussen aangrenzende geleiders in meeraderige besturingskabels kan vergroten. Voor stuurcircuits die analoge signalen op laag niveau of seriële communicatie met hoge snelheid transporteren, verhoogt deze verhoogde capaciteit per lengte-eenheid de signaalverzwakking en beperkt de bruikbare kabellengte. Het specificeren van de isolatiewanddikte en samenstellingsformulering met de werkelijke signaalfrequentie in gedachten – en niet alleen de vlamklasse – is noodzakelijk om dit resultaat te voorkomen.
LSZH-verbindingen op basis van minerale vulsystemen bieden een andere reeks compromissen. Aluminiumtrihydraat (ATH) moet in zeer hoge concentraties worden geladen (doorgaans 50-65% van het gewicht van de polymeerverbinding) om een betekenisvolle vlamvertraging te bereiken door de endotherme ontleding ervan. Bij deze belastingsniveaus wordt de verbinding stijver en brosser dan ongevulde polymeren, wat de flexibiliteit en prestaties bij lage temperaturen vermindert. Fabrikanten pakken dit aan door middel van elastomere basispolymeren (EVA, EBA of TPE) en oppervlaktebehandelde vulstofdeeltjes die de dispersie verbeteren en de stijfheid verminderen. Het resultaat is een verbinding die zowel de vlamprestaties van IEC 60332-3 als de IEC 60811-conformiteit bij koude buiging kan bereiken, maar alleen als de formulering specifiek voor deze balans is ontworpen en niet is samengesteld uit standaardcomponenten. Anhui Zhishang Cable Technology Co., Ltd. valideert de prestaties van verbindingen door middel van zowel vlam- als mechanische tests in plaats van alleen te vertrouwen op certificeringen van materiaalleveranciers, waardoor wordt gegarandeerd dat de afgewerkte kabel tegelijkertijd aan alle gespecificeerde parameters voldoet.
| Samengestelde soort | Vlamvertragend mechanisme | Effect op flexibiliteit | Gasemissie bij verbranding |
|---|---|---|---|
| FR-PVC | Halogeengas onderbreekt de verbrandingsketen | Matig; weekmaker-afhankelijk | HCl, dichte zwarte rook |
| LSZH/ATH-gevuld | Endotherme ontleding, waterdamp | Gereduceerd; vereist een elastomere basis | Waterdamp, weinig rook, geen HCl |
| LSZH/MDH-gevuld | Endotherme ontleding, hoger temperatuurbereik | Vergelijkbaar met ATH; beter bij hoge temperatuur | Waterdamp, weinig rook, geen HCl |
| Fosforgebaseerd (opzwellend) | Er vormt zich een verkoolde laag, die het oppervlak isoleert | Goed; lagere vulvulling nodig | Rookarm, halogeenvrij |
Afschermingsconfiguraties in vlamvertragende besturingskabels en hun implicaties voor EMI-prestaties
Besturingskabels in industriële omgevingen werken naast frequentieregelaars, schakelapparatuur met hoge stroomsterkte en stroomkabels, die allemaal elektromagnetische interferentie genereren die besturingssignalen op laag niveau kunnen beschadigen als de afscherming onvoldoende is. Bij vlamvertragende stuurkabels moet de afscherming niet alleen zijn ontworpen voor elektrische prestaties, maar ook voor compatibiliteit met de vlamvertragende constructie eromheen: de afschermingsdraindraad, bindtapes en eventuele metalen elementen hebben allemaal een invloed op het brandgedrag van de kabel als geheel en mogen geen thermische bruggen of plaatselijke ontstekingspunten creëren die de nominale vlamprestaties van de kabel ondermijnen.

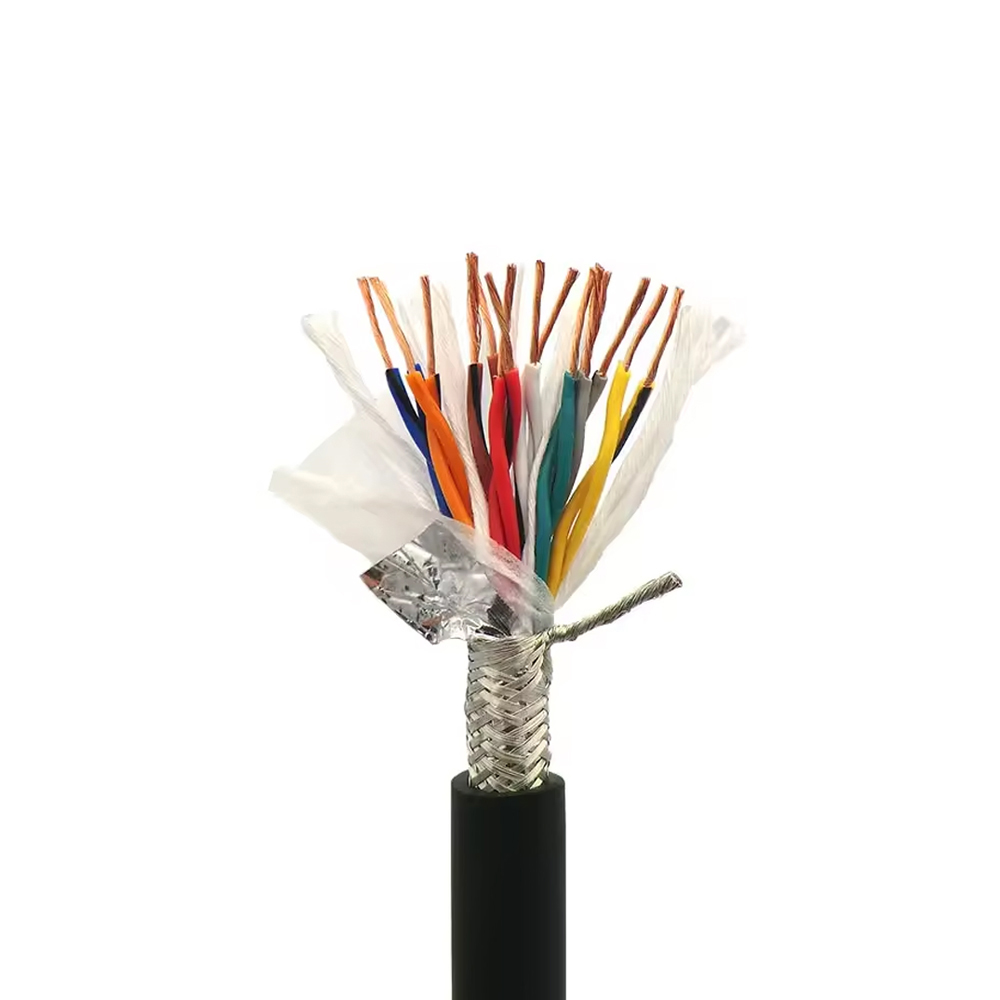

De twee dominante afschermingsconstructies in vlamvertragende stuurkabels zijn totale aluminium-polyester (Al/PET) folie-afschermingen met een aarddraad, en algemene of individuele vertinde koperen gevlochten afschermingen. Folieschermen bieden een optische dekking van bijna 100% en zijn effectief tegen capacitief gekoppelde hoogfrequente interferentie, maar hun mechanische stijfheid maakt ze kwetsbaar voor scheuren bij de overlappingsverbinding van het scherm tijdens herhaald buigen of trekken aan de installatie. Gevlochten afschermingen hebben een lagere optische dekking (doorgaans 85-95%), maar bieden een veel superieure mechanische robuustheid en een lagere afschermingsweerstand, wat de prestaties tegen inductief gekoppelde laagfrequente interferentie verbetert. Voor kabels die in vaste routes in schakelruimten of DCS-kasten zijn geïnstalleerd, is een folie-plus-afvoerconstructie over het algemeen voldoende; Voor kabels die door buizen worden geleid of die tijdens onderhoud onderhevig zijn aan beweging, verdienen gevlochten afschermingen de voorkeur.
Meeraderige besturingskabels die worden gebruikt voor analoge signaaloverdracht (4–20 mA-lussen, thermokoppelcircuits, RTD-verbindingen) vereisen naast een algehele afscherming vaak ook individuele afscherming. Individuele paarafschermingen voorkomen overspraak tussen signaalparen binnen dezelfde kabel - een groot probleem wanneer signalen op hoog niveau (zoals 24V digitale I/O) en analoge signalen op laag niveau (thermokoppeluitgangen met millivoltbereik) een gemeenschappelijke kabel delen. De afvoerdraad voor elke individuele afscherming mag slechts aan één uiteinde met de aarde worden verbonden om stroomlussen in de afscherming te voorkomen, waardoor de laagfrequente ruis die de afscherming moest blokkeren opnieuw zou worden geïntroduceerd. Deze aardingsdiscipline is net zo belangrijk als het afschermingsmateriaal zelf en moet duidelijk worden gespecificeerd in de documentatie voor kabelinstallatie en -afsluiting.
Algemene afschermingsconfiguraties en typische toepassingen
- Totale Al/PET-folie afvoerdraad: Kosteneffectieve hoogfrequente EMI-bescherming; geschikt voor vaste DCS/PLC-signaalkabels; kwetsbaar voor schade aan de folie als deze herhaaldelijk wordt gebogen.
- Globaal vertind kopervlechtwerk: Betere mechanische duurzaamheid en effectiviteit van de laagfrequente afscherming; heeft de voorkeur voor leidinginstallaties of omgevingen met aanzienlijke 50/60 Hz interferentiebronnen.
- Individueel paar folieomvlechting (dubbele afscherming): Hoogste isolatie tussen circuits; vereist wanneer gemengde signaalniveaus een kabel delen; gebruikt in precisie-analoge instrumentatielussen.

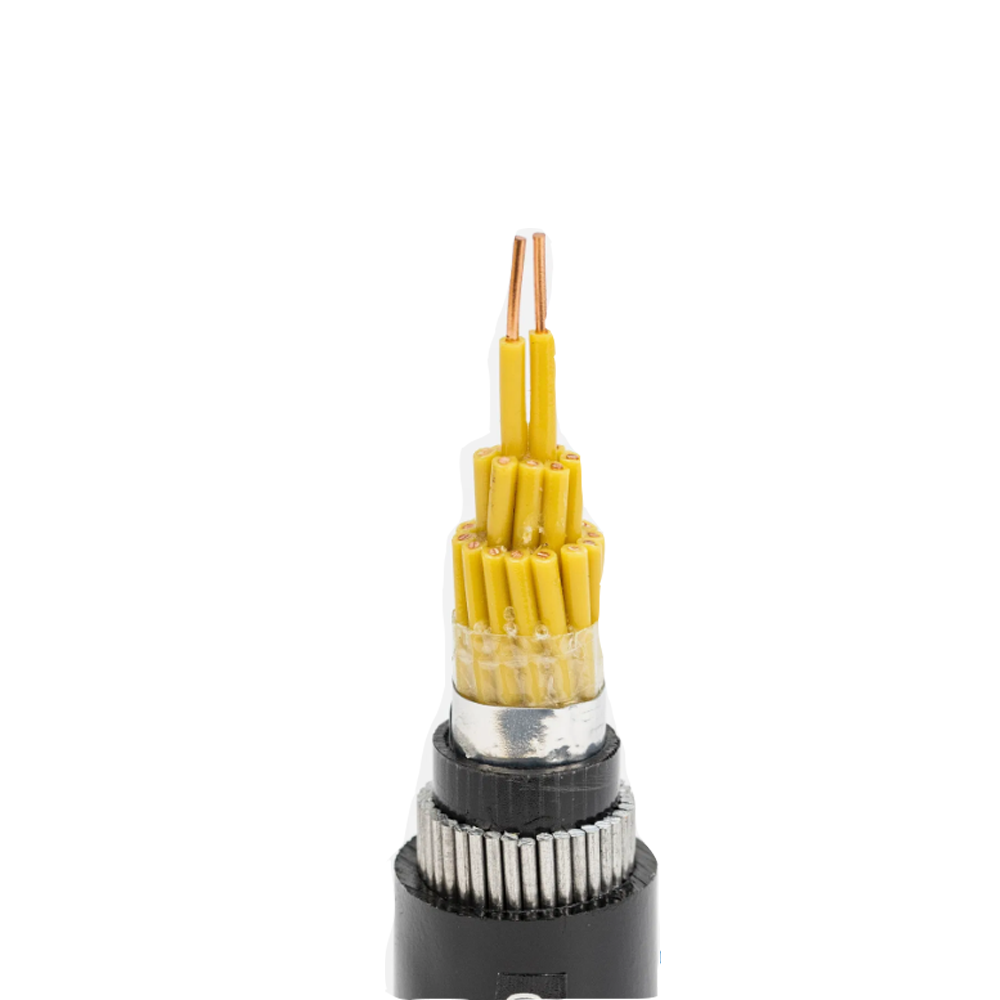

- Niet afgeschermd (alleen afgeschermd door bepantsering): Geschikt voor digitale besturingssignalen met inherente ruisimmuniteit (bijv. 24V DC-schakeling); niet geschikt voor analoge meetcircuits.
Strategieën voor het tellen en groeperen van kernen voor besturingskabelinstallaties met meerdere circuits
De beslissing om veel kabels met kleine kernen of minder kabels met grote kernen te gebruiken voor een besturingsinstallatie met meerdere circuits heeft gevolgen voor het brandrisico, de toegang tot onderhoud en de flexibiliteit op de lange termijn, die veel verder reiken dan de initiële aanschafkosten voor kabels. Dichte bundels van individueel omhulde kleine kabels in een bak vergroten het totale niet-metalen volume per meter, waardoor de effectieve verbrandingsbelasting toeneemt, zelfs als elke individuele kabel een vlamvertragende beoordeling heeft. Het consolideren van circuits in minder meeraderige kabels vermindert de vulling van de lade en de verbrandingsbelasting, maar creëert een enkel storingspunt waar schade aan één kabel meerdere niet-gerelateerde circuits tegelijk kan beïnvloeden.
Een praktische benadering die wordt gebruikt in procesindustrieën en energieopwekkingsfaciliteiten is om circuits te groeperen op basis van functioneel systeem in plaats van op geografische nabijheid, met afzonderlijke kabels voor veiligheidskritische circuits (nooduitschakeling, brand- en gasdetectie) en operationele regelcircuits (procescontrolelussen, motorstarters, instrumentatie). Deze scheiding zorgt ervoor dat een enkele kabelstoring niet tegelijkertijd zowel de procesbesturingsfunctie als de veiligheidsback-up kan uitschakelen. Het vereenvoudigt ook het opsporen van fouten en het vervangen van kabels, omdat bij een storing in de ene functionele groep de bedrading van een andere niet hoeft te worden verstoord. Veel installatienormen – waaronder IEC 60364 en faciliteitspecifieke technische normen in de petrochemische en energiesector – schrijven dit soort circuitsegregatie expliciet voor.
Het plannen van reservekernen binnen meeraderige besturingskabels is een ander aspect dat in de specificatiefase vaak wordt ondergewaardeerd. Het installeren van kabels met 10-20% reservekernen op het moment van de initiële constructie kost heel weinig in verhouding tot de totale projectwaarde, maar het toevoegen van circuits na de constructie vereist nieuwe kabeltrekkingen die storend, duur en soms fysiek onmogelijk zijn vanwege drukke bestaande routes. Reservekernen moeten worden verdeeld over kabelgroepen in plaats van geconcentreerd in één enkele kabel, en hun locaties moeten systematisch worden gedocumenteerd, zodat ze kunnen worden geïdentificeerd en geactiveerd zonder uitgebreid traceerwerk. Als onderdeel van zijn mogelijkheden voor applicatieondersteuning werkt Zhishang Cable samen met technische teams om de selectie van kernaantallen te optimaliseren op basis van geprojecteerde systeemuitbreidingsscenario's, waardoor de veelvoorkomende situatie wordt vermeden waarin kabelinfrastructuur de beperkende beperking wordt voor fabriekswijzigingen binnen slechts een paar jaar na inbedrijfstelling.
