UV-bestendigheid en thermische veroudering: de twee degradatiemechanismen die de levensduur van fotovoltaïsche kabels bepalen

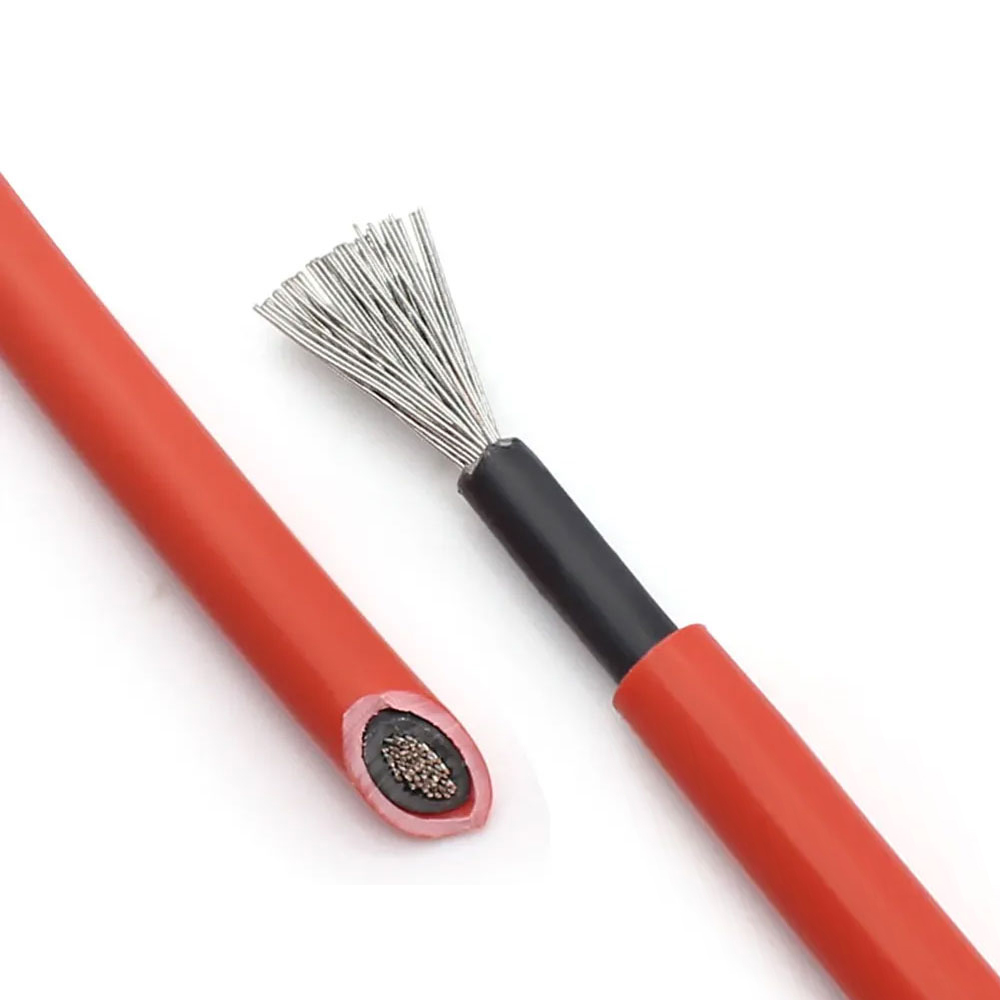

Fotovoltaïsche kabel s worden gedurende hun gehele levensduur blootgesteld aan zonlicht. Bij daksystemen kan dit een accumulatie van directe instraling betekenen van meer dan 10.000 uur over een ontwerplevensduur van 25 jaar, waarbij de oppervlaktetemperaturen op daken op het zuiden regelmatig oplopen tot 70-90°C tijdens piekzomeromstandigheden. Deze twee factoren, ultraviolette straling en aanhoudend hoge temperaturen, zijn de belangrijkste degradatiemechanismen die speciaal gebouwde PV-kabels scheiden van universele buitenkabels. Het begrijpen van hun interactie helpt verklaren waarom de selectie van kabelmateriaal niet uitwisselbaar is tussen productcategorieën.

UV-straling tast polymeerketens in de isolatie en de omhulling aan via een fotochemisch proces dat foto-oxidatie wordt genoemd en dat moleculaire bindingen splijt en het materiaal geleidelijk bros maakt. Standaard PVC, dat inherent UV-instabiel is zonder toegevoegde stabilisatoren, kan binnen drie tot vijf jaar na directe blootstelling aan de zon haarscheurtjes en verhoogde brosheid gaan vertonen. Verknoopt polyethyleen (XLPE) en, vaker in PV-specifieke toepassingen, verknoopte EVA- of XLPO-verbindingen (verknoopt polyolefine) zijn veel effectiever bestand tegen foto-oxidatie omdat hun driedimensionale polymeernetwerkstructuur de ketenmobiliteit beperkt en inherente weerstand biedt tegen moleculaire splitsing onder UV-blootstelling. Het verknopingsproces – of dit nu wordt bereikt door middel van peroxidechemie of bestraling met elektronenstralen – verhoogt ook de continue bedrijfstemperatuur van het materiaal van de 70°C-limiet van standaard thermoplastisch polyethyleen naar 90°C of 120°C voor XLPE-varianten die worden gebruikt in PV-toepassingen.

Thermische veroudering bij aanhoudende temperaturen heeft op een niet-lineaire manier een wisselwerking met UV-degradatie: verhoogde temperaturen versnellen de oxidatiereacties die door UV worden geïnitieerd, wat betekent dat een kabel bij 85°C aanzienlijk sneller degradeert dan de som van de individuele temperatuur en UV-effecten zou suggereren. IEC 62930, de internationale norm voor PV-kabels, pakt dit aan door een uitgebreide thermische verouderingstest bij 120°C gedurende 3.000 uur te eisen, naast het testen op UV-blootstelling – een gecombineerde kwalificatie die niet in de kabelstandaarden voor algemeen gebruik is opgenomen. Kabels met CE-markering onder IEC 62930 hebben beide tests doorstaan ​​met een gedefinieerd behoud van rek bij breuk en treksterkte, wat een objectief bewijs levert van de duurzaamheid van de verbinding die datasheets alleen niet kunnen bieden. Anhui Zhishang Cable Technology Co., Ltd. komt in aanmerking fotovoltaïsche kabel Het voldoet aan de eisen van IEC 62930, waardoor wordt gegarandeerd dat de prestaties van verbindingen worden gevalideerd door middel van testen in plaats van te worden afgeleid uit specificaties van grondstoffen.

Gelijkstroomspanningswaarde en het verschil tussen systeemspanning, nullastspanning en kabelwaardering

Een van de meest consequente misverstanden bij de keuze van kabels voor PV-systemen is de relatie tussen de nominale gelijkstroomspanning van het systeem, de maximale nullastspanning onder koude omstandigheden en de nominale spanning van de kabel zelf. Deze drie waarden zijn verschillend, en het selecteren van een kabel die alleen geschikt is voor de nominale systeemspanning – zonder rekening te houden met het open circuit en het temperatuurgecorrigeerde maximum – creëert een latente isolatiespanningstoestand die mogelijk niet onmiddellijk tot een storing leidt, maar die de diëlektrische veroudering versnelt en kan leiden tot het kapot gaan van de isolatie, jaren na de levensduur van het systeem.

In een kristallijne silicium PV-reeks neemt de nullastspanning (Voc) van elke module toe naarmate de celtemperatuur daalt. Een module met een nominale Voc van 48 V bij standaard testomstandigheden (25 °C) kan tot 56–58 V produceren bij −10 °C, afhankelijk van de temperatuurcoëfficiënt van de spanning (typisch −0,3% tot −0,4% per °C voor kristallijn silicium). Voor een reeks van 20 van dergelijke modules bereikt deze Voc bij lage temperatuur 1.100–1.160 V - potentieel boven de 1.000 V-waarde van een kabel die eenvoudigweg is gespecificeerd om "de nominale systeemspanning van 1.000 V te dekken". IEC 60364-7-712 en de meeste nationale PV-installatiecodes vereisen dat de kabelspanning de maximale string Voc dekt onder de laagst verwachte omgevingstemperatuur op de installatielocatie, waarvoor voor installaties op grote hoogte of in een noordelijk klimaat mogelijk een kabel met een kabel van 1.500 V nodig is, zelfs voor systemen die zijn ontworpen rond een omvormeringang van 1.000 V.

De verschuiving van 1.000 V naar 1.500 V systeemarchitecturen in PV op utiliteitsschaal en commerciële daken heeft deze vereiste verder aangescherpt. Bij 1.500 V DC is de isolatiespanning op diëlektrische kabelmaterialen niet simpelweg 50% hoger dan bij 1.000 V; de kans op diëlektrische doorslag is een sterk niet-lineaire functie van de veldsterkte, en de kloof tussen de nominale spanning en de werkelijke weerstandsspanning wordt aanzienlijk kleiner bij hogere bedrijfspotentialen. Kabels met een nominale spanning van 1.500 V DC volgens IEC 62930 moeten een veel veeleisendere spanningstest (6.000 V AC of gelijkwaardige DC) doorstaan ​​dan kabels met een nominale spanning van 1.000 V, wat de werkelijke verschillen in isolatiewanddikte en verbindingskwaliteit weerspiegelt die vereist zijn bij het hogere spanningsniveau.

Stroomvoerende capaciteitsvermindering in gebundelde en door leidingen geleide PV-stringkabels

De capaciteitswaarden die in de kabeldatasheets worden gepubliceerd, zijn gebaseerd op een enkele kabel in de vrije lucht bij een referentieomgevingstemperatuur - omstandigheden die zelden de feitelijke PV-installatiepraktijk weerspiegelen. In werkelijkheid worden PV-stringkabels doorgaans in groepen gebundeld, door buizen geleid, onder dakmembranen geïnstalleerd met beperkte luchtstroom, of in direct contact met elkaar gelegd langs kabelgoten op trackerconstructies. Elk van deze omstandigheden vermindert het vermogen van de kabel om warmte af te voeren, waardoor de temperatuur van de geleider stijgt tot boven het niveau dat wordt aangenomen in de gepubliceerde capaciteitsclassificatie. Het negeren van derating-factoren leidt tot geleidertemperaturen die de continue classificatie van de isolatie overschrijden, waardoor de thermische veroudering wordt versneld en de weerstand toeneemt - wat op zijn beurt de bedrijfstemperatuur verder verhoogt in een zichzelf versterkende cyclus.

Bundelingsvermindering is de belangrijkste factor bij typische PV-installaties. Wanneer meerdere stroomvoerende kabels in thermisch contact zijn of zich dicht bij elkaar bevinden, verhoogt de warmteafgifte van elke kabel de omgevingstemperatuur die door de buren wordt ervaren. IEC 60364-5-52 biedt groeperingscorrectiefactoren: twee kabels die contact maken behouden ongeveer 80% van hun individuele capaciteit, vier samen gegroepeerde kabels behouden ongeveer 65% en zes of meer kabels behouden mogelijk slechts 57% of minder, afhankelijk van de geometrie. Voor een stringkabel met een vermogen van 25 A in de open lucht en gebundeld met vijf andere strings met hetzelfde stroomniveau, kan de verminderde stroomsterkte per kabel dalen tot 14–15 A - onder de kortsluitstroom van de string op een dag met veel instraling. Deze situatie vereist het kiezen van een grotere geleiderdoorsnede of het plaatsen van kabels in configuraties die voldoende thermische scheiding bieden.

Derating van de omgevingstemperatuur voegt een tweede correctielaag toe. PV-kabels op daken in warme klimaten ervaren regelmatig omgevingstemperaturen van 50–60°C in de ruimte tussen het dakoppervlak en de kabel, vergeleken met de referentietemperatuur van 30°C die wordt gebruikt in standaard capaciteitstabellen. Voor XLPE-geïsoleerde PV-kabels met een nominale geleidertemperatuur van 90°C bedraagt ​​de toegestane temperatuurstijging tussen omgevings- en geleiderlimiet onder deze omstandigheden slechts 30-40°C, vergeleken met 60°C in het referentiegeval, waardoor de stroomsterkte wordt teruggebracht tot ongeveer 70% van de tabelwaarde voordat enige bundelcorrectie wordt toegepast. Zhishang Cable biedt toepassingsspecifieke richtlijnen voor de capaciteit die tegelijkertijd rekening houden met zowel de groepering als de omgevingstemperatuur, waardoor systeemontwerpers de juiste geleiderdoorsneden kunnen selecteren voor de daadwerkelijk geïnstalleerde omstandigheden in plaats van te vertrouwen op gepubliceerde vrije-luchtwaarden die de bruikbare stroomcapaciteit overdrijven.

Compatibiliteit van connectoren en het verborgen risico van niet-overeenkomende PV-kabel-connectorcombinaties

MC4 en vergelijkbare multicontact DC-connectoren zijn de facto de standaardaansluiting geworden voor PV-stringkabels, maar de veronderstelling dat elke MC4-compatibele kabel en elke MC4-connector van verschillende fabrikanten vrijelijk kan worden gecombineerd, is technisch onjuist en, in sommige rechtsgebieden, een schending van de code. Normen voor PV-connectoren – inclusief IEC 62852 en de systeemvereisten van IEC 62548 – specificeren dat connectoren gekwalificeerd moeten zijn voor gebruik met specifieke buitendiameterbereiken en geleiderdoorsneden, en dat het combineren van connectoren van verschillende fabrikanten de typetestkwalificatie van beide ongeldig maakt, zelfs als de mechanische verbinding correct lijkt te zitten.

Het risico bij niet-overeenkomende combinaties is niet in de eerste plaats een onmiddellijk falen; een mechanisch geplaatste gemengde connector kan maanden of jaren normaal functioneren. Het risico bestaat uit kruip van de contactweerstand: thermische cycli tijdens dagelijkse variaties in de instraling veroorzaken een differentiële uitzetting en samentrekking tussen de kabelisolatie, de kabelgeleider en het connectorcontactlichaam, die elk een verschillende thermische uitzettingscoëfficiënt hebben. In een op elkaar afgestemde en goed gekwalificeerde combinatie wordt met deze verschillen rekening gehouden in het contactontwerp. In een niet-overeenkomende combinatie kan de contactgeometrie microbewegingen mogelijk maken die geleidelijk de contactweerstand op het gekrompen grensvlak verhogen, waardoor plaatselijke warmte ontstaat die uiteindelijk de isolatie verkoolt en een resistieve fout of boog creëert. In DC-systemen zonder de nuldoorgang die AC-bogen op natuurlijke wijze dooft, kunnen resistieve fouten vonken in stand houden bij verrassend lage foutstromen, waardoor de kwaliteit en compatibiliteit van connectoren een reëel brandrisico vormen in plaats van louter een regelgevend probleem.

De tolerantie voor de buitendiameter van de kabel is ook belangrijker bij PV-connectortoepassingen dan bij de meeste andere connectortypen, omdat de kabelafdichting en trekontlasting van de connector afhankelijk zijn van een goede pasvorm tussen het connectorlichaam en de kabelmantel. Een kabel met een buitendiameter aan het onderste uiteinde van de tolerantieband kan in de connector zitten, maar laat de kabelafdichting onvoldoende samengedrukt, waardoor vocht in de contactkamer kan binnendringen - een directe weg naar verslechtering van de isolatieweerstand en connectorcorrosie bij installaties buitenshuis. Kabels die zijn geproduceerd met nauwe toleranties op de buitendiameter, waarbij de wanddikte van de mantel wordt gecontroleerd tot aan de bovenkant van het specificatiebereik, produceren consistent een betere afdichtingsintegriteit over het volledige bereik van MC4-compatibele connectorformaten. Dit is een dimensionaal kwaliteitskenmerk dat onzichtbaar is op het moment van aankoop, maar na verloop van tijd duidelijk wordt in de veldbetrouwbaarheidsstatistieken, en is een van de constructiedetails die Anhui Zhishang Cable Technology Co., Ltd. controleert als een standaardproductieparameter in plaats van als een optionele premiumspecificatie.

Belangrijke controles voordat PV-kabel en connectoren van verschillende leveranciers worden gecombineerd

• Controleer de compatibiliteit van de buitendiameter: Controleer of de werkelijke buitendiameter van de kabel (niet nominaal) binnen het door de connectorfabrikant opgegeven acceptatiebereik voor die connectorgrootte valt.
• Controleer het krimpbereik van de doorsnede: Elk connectorcontact is gekwalificeerd voor een specifiek aderdoorsnedebereik; controleer of de kabelgeleider zonder aanpassingen binnen het gekwalificeerde bereik van de krimpcilinder past.
• Bevestig de compatibiliteitsverklaring van IEC 62852: Sommige connectorfabrikanten publiceren geteste compatibele kabelreeksen; gebruik dit als de primaire referentie in plaats van aan te nemen dat fysieke fit gelijk staat aan gekwalificeerde compatibiliteit.
• Gebruik het juiste krimpgereedschap: Zelfs bijpassende kabel-connectorcombinaties mislukken als ze worden gekrompen met gereedschap dat niet geschikt is voor die connector; aan de vereisten voor contactweerstand en mechanische retentie in IEC 62852 wordt alleen voldaan met goedgekeurde gereedschappen en matrijzensets.
