Hoe het aantal vezels en het optische ontwerp de transmissieprestaties beïnvloeden
Glasvezel composietkabel s zijn geen one-size-fits-all producten. Het aantal glasvezelkernen – of het nu 2, 4, 12, 24, 48 of meer is – bepaalt direct hoeveel bandbreedtecapaciteit een enkele kabel kan ondersteunen, en de keuze tussen single-mode (OS2) en multimode (OM3/OM4/OM5) glasvezel verandert fundamenteel de bruikbare transmissieafstand. Single-mode vezels, met hun kern/bekledingsverhouding van 9/125 μm, zijn ontworpen voor transmissie over lange afstanden en worden vaak gebruikt in backbone-trajecten van nutsvoorzieningen of verbindingen tussen onderstations waarbij de afstanden meerdere kilometers overschrijden. Multimode vezels, met hun grotere kernen van 50/125 μm of 62,5/125 μm, zijn beter geschikt voor dataverbindingen met hoge bandbreedte op korte afstand binnen industriële installaties of intelligente gebouwsystemen.

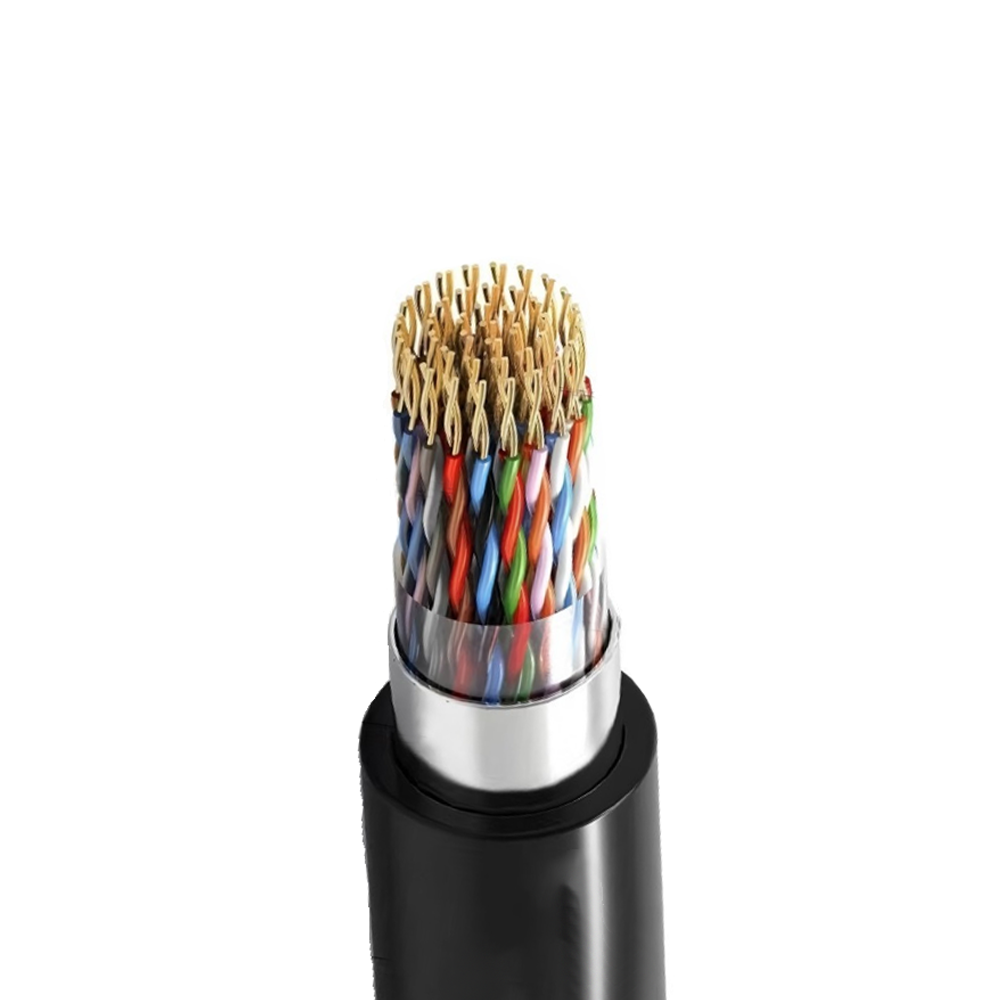

Een minder besproken maar minstens zo belangrijke factor is de structuur van de strengen in de kabel. Ontwerpen met losse buizen zorgen ervoor dat elke vezel of vezelbundel enigszins kan bewegen binnen een met gel gevulde buis, die beschermt tegen thermische uitzetting en samentrekking – cruciaal in buiten- of industriële omgevingen waar temperatuurschommelingen aanzienlijk zijn. Strak gebufferde ontwerpen omhullen elke vezel direct in een beschermende coating, waardoor ze gemakkelijker te beëindigen zijn maar gevoeliger voor mechanische spanning. Voor composietkabels waarin zowel glasvezel- als koperen stroomgeleiders zijn geïntegreerd, is inzicht in de interactie tussen deze twee componenten onder buiging, spanning en temperatuurbelasting essentieel voor betrouwbaarheid op de lange termijn.
Zhishang Cable ontwikkelt producten met zorgvuldige aandacht voor de opstelling van de vezelkern ten opzichte van de neutrale as van de kabel, waardoor micro-buigverliezen worden geminimaliseerd die de signaalkwaliteit in de loop van de tijd stilletjes kunnen verslechteren zonder enige zichtbare schade aan de kabelmantel.

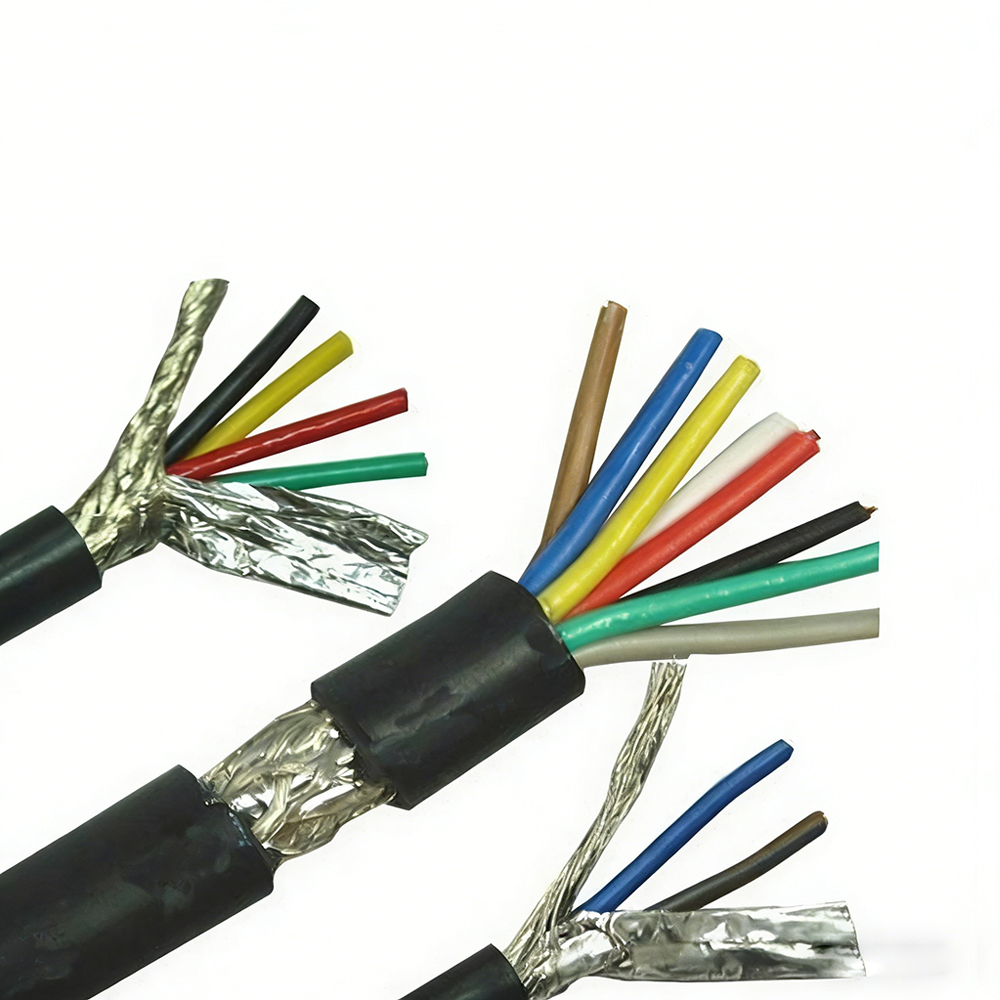

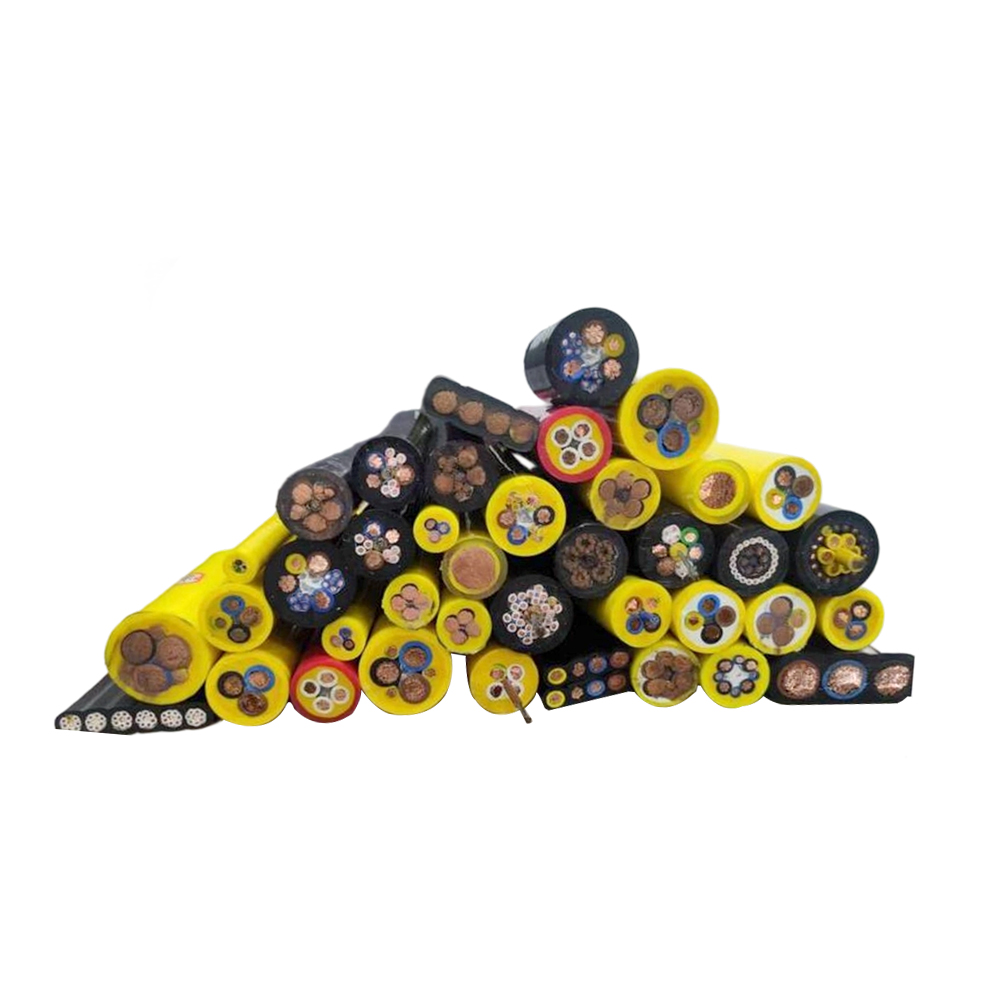

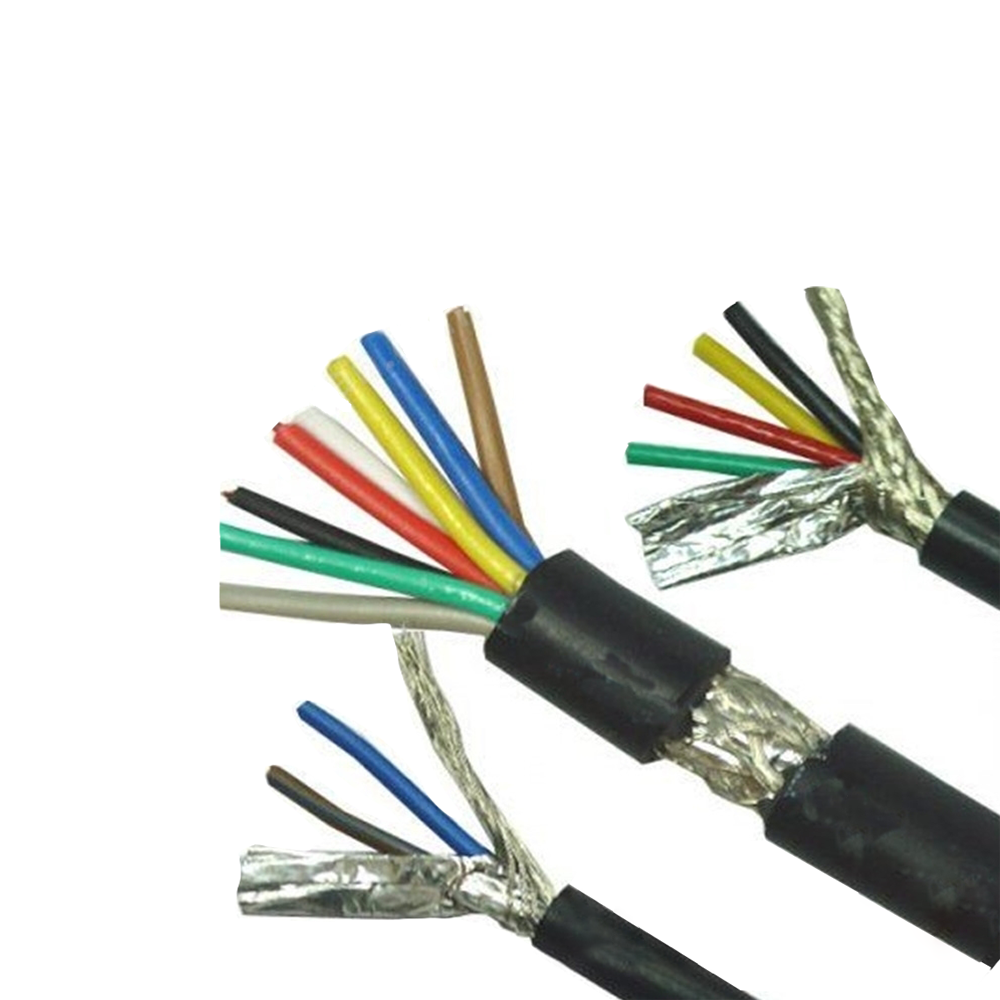

Configuraties van stroomgeleiders in composietkabelontwerp
Het elektrische gedeelte van een glasvezel composietkabel heeft twee verschillende functies, afhankelijk van de toepassing: het kan operationele stroom transporteren voor externe apparatuur zoals camera's, sensoren of kleine communicatieknooppunten, of het kan dienen als beschermend aardings- en signaleringsmedium binnen de infrastructuur van elektriciteitsbedrijven. Deze twee gebruiksscenario's vereisen zeer verschillende geleiderspecificaties, en het selecteren van de verkeerde configuratie leidt tot overmatig ontworpen kabels die kostenverspilling veroorzaken, of tot ondergewaardeerde geleiders die veiligheidsrisico's met zich meebrengen.
Voor laagspanningstoepassingen (doorgaans 48 V DC of 24 V DC in industriële automatiserings- en bewakingssystemen) zijn getwiste of parallelle koperen geleiders met een doorsnede tussen 0,5 mm² en 2,5 mm² gebruikelijk. In OPGW- (Optical Ground Wire) of OPPC- (Optical Phase Conductor)-varianten van nutskwaliteit zijn de metalen elementen tegelijkertijd structureel en elektrisch, vaak met behulp van met aluminium bekleed staal (ACS) of draden van aluminiumlegeringen die in concentrische lagen zijn gerangschikt. De gelijkstroomweerstand en kortsluitstroomcapaciteit van deze geleiders moeten worden berekend en geverifieerd aan de hand van de coördinatievereisten voor netbescherming; een puur mechanische benadering van kabelselectie is in deze installaties onvoldoende.
| Toepassingstype | Typisch geleidermateriaal | Doorsnedebereik | Primaire functie |
|---|---|---|---|
| Industriële automatisering/bewaking | Blank of vertind koper | 0,5 – 2,5 mm² | Laagspanningsvoeding |
| Nutsnet / OPGW | Met aluminium bekleed staal (ACS) | Varieert per nominale stroom | Aarddraadfoutstroompad |
| Spoorweg-/doorvoersystemen | Koper of koperlegering | 1,5 – 6 mm² | Gegevensverbinding voor signaalvermogen |
| Slim bouwen/zwakke stroom | Vertind koper | 0,75 – 1,5 mm² | PoE / stuursignaal |
Materiaalkeuze van de jas en de impact ervan op de levensduur in het veld
De buitenmantel van een glasvezelcomposietkabel is de eerste verdedigingslinie tegen aantasting door het milieu, maar wordt bij aanbestedingen vaak als een bijzaak beschouwd. De dominante mantelmaterialen – PE (polyethyleen), PVC, LSZH (Low Smoke Zero Halogen) en TPU – hebben elk specifieke compromissen die van cruciaal belang worden, afhankelijk van de installatieomgeving.
HDPE-jassen blijven de standaard voor directe begrafenis- en buitenluchttoepassingen vanwege hun uitstekende vochtbestendigheid, UV-stabiliteit en weerstand tegen bodemchemicaliën. HDPE presteert echter niet goed in brandscenario's: het brandt zonder zelfdovend te zijn. Voor kabels die door stijgbuizen van gebouwen, kabelgoten in tunnels of afgesloten industriële faciliteiten worden geleid, LSZH-jassen zijn vereist door de meeste brandcodes; ze beperken de uitstoot van giftige gassen en de rookdichtheid, wat vooral belangrijk is in besloten ruimtes waar evacuatie moeilijk kan zijn.
In dynamische toepassingen – robotarmen, bewegende werktuigmachines of kabelsystemen met sleepkettingen – bieden noch PE noch PVC het herhaalde mechanische buiguithoudingsvermogen dat nodig is. TPU (thermoplastisch polyurethaan) is hier de juiste keuze en biedt een hoge slijtvastheid en behoud van flexibiliteit, zelfs na miljoenen buigcycli. Als onderdeel van de R&D-gedreven productontwikkeling werkt Anhui Zhishang Cable Technology Co., Ltd. samen met klanten om mantelmateriaal te specificeren op basis van werkelijke serviceomstandigheden in plaats van standaard de goedkoopste beschikbare optie te kiezen, waarbij wordt onderkend dat defecte mantels een van de belangrijkste oorzaken zijn van voortijdige kabelvervanging in het veld.
Belangrijkste materiaaleigenschappen van de jas in één oogopslag
- HDPE: Beste vocht- en UV-bestendigheid; geschikt voor buiten/directe begrafenis; niet vlamvertragend.
- PVC: Kosteneffectief met matige flexibiliteit; aanvaardbare vlamvertraging; Bij verbranding komt HCl-gas vrij.
- LSZH: Lage toxische emissies bij brand; verplicht voor tunnels, spoorwegen en openbare gebouwen in veel regio's.
- TPU: Superieure slijtvastheid en weerstand tegen buigvermoeidheid; ideaal voor bewegende of sleepkettinginstallaties.
Installatievalkuilen die de prestaties van composietkabels in de loop van de tijd verslechteren
Zelfs een goed vervaardigde glasvezelcomposietkabel kan ondermaats presteren of voortijdig falen als de installatiepraktijken geen rekening houden met de fysieke en mechanische eigenschappen van de kabel. Een van de meest voorkomende fouten is het negeren van de minimale buigradius . Voor composietkabels is deze straal geen enkele waarde, maar een dubbele beperking: de optische vezels en de koperen geleiders kunnen verschillende vereisten voor de minimale buigradius hebben, en de kabel moet zo worden ontworpen en geïnstalleerd dat aan de meest restrictieve van de twee wordt voldaan. Het overtreden van de minimale buigradius van de vezel leidt tot micro- en macro-buigverliezen; het overschrijden van de limiet van de geleider kan na verloop van tijd metaalmoeheid en verhoogde weerstand veroorzaken.
Trekspanning tijdens de installatie van leidingen is een andere ondergewaardeerde risicofactor. De maximaal toelaatbare trekbelasting (vaak afzonderlijk gespecificeerd voor installatie en langdurige service) mag niet worden overschreden. Voor kabels met vezels ondersteund door een centraal sterkte-element (meestal FRP of staal), draagt het sterkte-element het grootste deel van de trekkracht - maar als de kabel uit de mantel wordt gegrepen of getrokken in plaats van aan het uiteinde correct te worden afgesloten, wordt de belasting in plaats daarvan overgebracht naar de optische vezels of koperen geleiders. Dit is een veel voorkomende fout wanneer installateurs die niet bekend zijn met de constructie van composietkabels standaard trekgrepen gebruiken die zijn ontworpen voor volledig elektrische kabels.
Thermisch beheer tijdens installatie in warme omgevingen of leidingtrajecten die worden blootgesteld aan direct zonlicht wordt ook vaak over het hoofd gezien. Warmte versnelt de degradatie van de mantel en kan een differentiële thermische uitzetting tussen de vezelelementen en metalen geleiders veroorzaken. Het specificeren van een kabel met een geschikt bedrijfstemperatuurbereik – en het verifiëren dat de vulverhoudingen van de leidingen een adequate warmteafvoer mogelijk maken – verlengt de levensduur aanzienlijk. De kwaliteit van de splitsing en afsluiting van het optische gedeelte moet ook worden geverifieerd met behulp van OTDR-testen na de installatie, en niet alleen visuele inspectie, aangezien verbindingsverliezen die op de eerste dag binnen aanvaardbare grenzen liggen, aanzienlijk kunnen verergeren als de splitsing of connector onder mechanische spanning staat door onjuiste routering.
