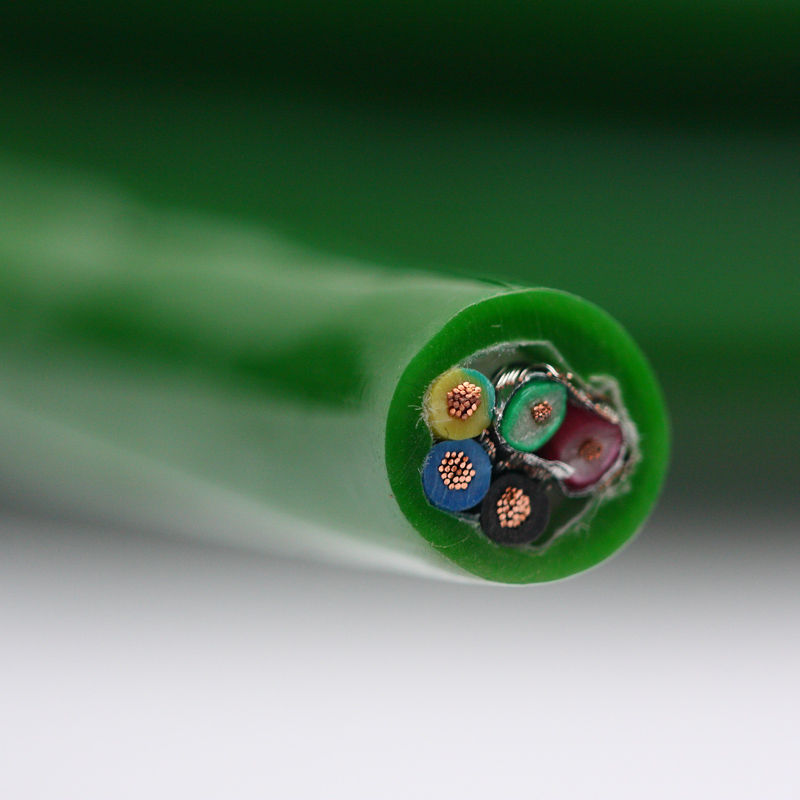

Uitdagingen op het gebied van signaalintegriteit die specifiek zijn voor encoderkabels in snelle bewegingscontrolesystemen
Encoderkabels dragen positie- en snelheidsfeedbacksignalen over tussen roterende of lineaire encoders en bewegingscontrollers of servoaandrijvingen. In tegenstelling tot besturingskabels voor algemeen gebruik werken ze in een omgeving die wordt gedefinieerd door twee gelijktijdige en tegenstrijdige eisen: de signaallijnen moeten hoogfrequente digitale pulsen of fijne analoge golfvormen met minimale vervorming verzenden, terwijl de kabel langs of gebundeld loopt met stroomkabels die juist de motoren voeden die aanzienlijke elektromagnetische interferentie genereren. Het resultaat is dat de prestaties van de encoderkabel niet alleen worden bepaald door de eigen elektrische parameters, maar ook door de manier waarop deze parameters interageren met het specifieke encoderinterfaceprotocol en de geluidsomgeving van de installatie.
Incrementele encoders die TTL- of differentiële RS-422-lijndriveruitgangen gebruiken, genereren pulstreinen op frequenties die rechtstreeks schalen met het motortoerental en de encoderresolutie. Een encoder met 2.500 lijnen per omwenteling op een servomotor die draait op 3.000 RPM produceert uitgangspulsen op 125 kHz per kanaal - en met kwadratuurdecodering verwerkt de controller randovergangen op 500 kHz. Bij deze frequenties wordt de kabelcapaciteit een beperkende factor: de verdeelde capaciteit tussen signaalgeleiders en tussen signaal en afscherming vertraagt de stijgtijd van elke pulsflank, waardoor de maximale kabellengte waarover de encoder betrouwbaar kan werken, kleiner wordt. Voor differentiële RS-422-signalen zal een kabel met een geleider-naar-geleider-capaciteit van 100 pF/m de bruikbare lengte beperken tot ruim onder de 30 meter bij een flanksnelheid van 500 kHz, terwijl een kabel die is ontworpen voor 50 pF/m of lager dat bereik aanzienlijk kan vergroten.
Absolute encoderprotocollen – waaronder EnDat, SSI, BiSS en HIPERFACE – stellen extra eisen aan de kabelconstructie, omdat ze bidirectionele communicatie tussen de encoder en de aandrijving met klokfrequenties omvatten die doorgaans variëren van 1 MHz tot 16 MHz. Bij deze frequenties wordt de karakteristieke impedantie-aanpassing tussen de kabel en de driver/ontvanger-circuits significant. Impedantie-mismatches veroorzaken signaalreflecties die als ruis op de datalijn verschijnen, waardoor positiegegevens mogelijk worden beschadigd. Correct gebouwd encoderkabels specificeer een karakteristieke impedantie van 100–120 Ω voor differentiële paren, consistent gehandhaafd over de volledige kabellengte, om reflectie-geïnduceerde fouten in absolute feedbacksystemen met hoge resolutie te minimaliseren. Anhui Zhishang Cable Technology Co., Ltd. produceert encoderkabels met strak gecontroleerde twist pitch en isolatiegeometrie om stabiele impedantiewaarden te bereiken die deze veeleisende protocollen ondersteunen.
Afschermingsarchitectuur: waarom een enkele algehele afscherming vaak onvoldoende is voor encoderkabels
De standaardaanname dat een enkele algehele afscherming voldoende is voor de afscherming van signaalkabels wordt specifiek niet toegepast in encoderkabeltoepassingen, waar meerdere signaaltypen met verschillende gevoeligheid voor ruis hetzelfde kabellichaam delen. Een typische encoderkabel bevat A/B/Z-kwadratuursignaalparen, voedingsspanning en aardgeleiders voor de encoderelektronica, en soms een reservebatterijpaar voor absoluut positiebehoud - elk met een andere impedantie, stroomniveau en gevoeligheid voor interferentie. Wanneer deze allemaal worden afgedekt door slechts één enkele afscherming, blijft de inductieve en capacitieve koppeling tussen de voedingsgeleiders en de signaalparen in de kabel ongecontroleerd, en biedt de afscherming geen bescherming tegen deze interne overspraak.
De oplossing die wordt gebruikt in hoogwaardige encoderkabels is een gelaagde afschermingsarchitectuur: individuele paarafschermingen voor elk differentieel signaalpaar, gecombineerd met een algehele afscherming voor de gehele kabel. De individuele paarafschermingen, meestal aluminium-polyesterfolie met een aarddraad, onderdrukken capacitieve koppeling tussen aangrenzende signaalparen en tussen de signaalparen en de stroomgeleiders. De algehele afscherming, folie of vertind kopervlechtwerk, vormt de primaire barrière tegen externe elektromagnetische interferentie van de motoraandrijving, buren van kabelgoten en de algemene industriële EMI-omgeving. Deze aanpak op twee niveaus vergroot de kabeldiameter en de kosten, maar bij precisie-motion control-toepassingen die werken met een positioneringsresolutie van minder dan een micron, is het alternatief – positiefeedbackfouten veroorzaakt door ruis – veel duurder dan de kabelupgrade.
Het aarden van schilden is net zo belangrijk als de constructie van schilden. De algehele afscherming van een encoderkabel mag uitsluitend aan de kant van de omvormer/controller worden aangesloten op beschermende aarde, waardoor een aarding met één uiteinde wordt gevormd die voorkomt dat er stroomlussen in de afscherming ontstaan als gevolg van aardpotentiaalverschillen tussen de motorzijde en de schakelkast. Als de afscherming aan beide uiteinden is geaard en er een aardlus bestaat – wat gebruikelijk is bij grote machines waar verschillende constructiestaalsecties een enigszins verschillende potentiaal hebben – vloeit de resulterende schermstroom door de aarddraad en induceert een spanning op de signaallijnen die deze moest beschermen. Veel intermitterende encoderstoringen in operationele machines zijn terug te voeren op deze specifieke aardingsfout en niet op een fout in de kabel of de encoder zelf.
| Afschermingsconfiguratie | Externe EMI-bescherming | Onderdrukking van overspraak tussen paren | Typische toepassing |
|---|---|---|---|
| Alleen algehele folie | Matig (HF) | Geen | Incrementele encoder met lage resolutie, korte runs |
| Alleen algemene vlecht | Goed (LF HF) | Geen | Algemene servofeedback, gematigde geluidsomgevingen |
| Individueel paar folie overall folie | Goed (HF) | Hoog | Absolute encoders met meerdere protocollen, lange runs |
| Individueel paar folie algemene vlecht | Uitstekend (LF HF) | Hoog | Hoog-resolution servo, heavy EMI environments |
Flex-levensvereisten en constructieverschillen tussen vaste en bewegende encoderkabelinstallaties
Encoderkabels worden geïnstalleerd in twee fundamenteel verschillende mechanische omgevingen die verschillende kabelconstructies vereisen: vaste routering van een stationaire encoder op een machineframe naar een schakelkast, en dynamische routering op bewegende machineassen zoals CNC-bewerkingscentra, robotarmen, lineaire actuatoren en portaalsystemen. Het behandelen van deze twee installatietypes als uitwisselbaar – het gebruik van een vaste installatiekabel in een dynamische toepassing of het over-engineeren van een sleepkettingkabel voor een statisch traject – leidt tot voortijdige mechanische storingen of onnodige kosten.
Voor drag-chain- en continu-flextoepassingen moet de constructie van encoderkabels voldoen aan verschillende gelijktijdige mechanische eisen. De geleiders moeten van klasse 5 of klasse 6 zijn volgens IEC 60228, waarbij gebruik wordt gemaakt van fijne individuele draden om de buigspanning te verdelen en de levensduur van de vermoeiing te maximaliseren. Een klasse 6 gevlochten geleider met een doorsnede van 0,14 mm² kan bestaan uit 50 of meer individuele draden, elk met een diameter kleiner dan 0,06 mm. Het isolatiepolymeer moet flexibel blijven over het volledige bedrijfstemperatuurbereik zonder spanningsscheuren, waardoor PVC voor algemeen gebruik wordt uitgesloten ten gunste van TPE of speciaal samengesteld PVC met behoud van flexibiliteit bij lage temperaturen. De individuele afschermingen en de algehele afscherming moeten zijn vervaardigd uit fijndradige gevlochten of gelakte folie met voldoende overlap om de elektrische continuïteit gedurende miljoenen flexcycli te behouden zonder dat er breuken of intermitterende open circuitomstandigheden in de aarddraad ontstaan. Zhishang Cable ontwerpt zijn continu flexibele encoderkabels met een geoptimaliseerde leglengte voor elk gevlochten geleiderelement, waardoor wordt verzekerd dat de spiraalvormige geometrie van de geleiders en afschermingen op natuurlijke wijze de buiging van de kabel opvangt zonder trekoverbelasting in de buitenste elementen te veroorzaken.
De minimale buigradiusspecificatie voor een drag-chain-encoderkabel is geen enkele statische waarde; deze verschilt tussen de dynamische buigradius (continu toegepast tijdens bedrijf) en de installatiebuigradius (een eenmalige buiging tijdens het routeren). De dynamische buigradius voor high-flex encoderkabels wordt doorgaans gespecificeerd als 7,5× tot 10× de buitendiameter van de kabel, terwijl de installatiebuigradius 5× of minder kan zijn. Door de installatiebuigradius als een permanente bocht toe te passen (bijvoorbeeld door de kabel om een krappe hoek in een kabelgoot te leiden) ontstaat een gebied met aanhoudende mechanische spanning dat het falen van vermoeidheid op dat punt versnelt, ook al beweegt de kabel zelf niet. Dit onderscheid moet duidelijk aan installatietechnici worden gecommuniceerd, vooral bij retrofitprojecten waarbij nieuwe kabels bestaande kabels in reeds bestaande kabelroutes vervangen.
Afmetingen van voedingsgeleiders binnen encoderkabels: wisselwerkingen tussen spanningsval en ruiskoppeling
De meeste encoderkabels bevatten speciale geleiders voor het leveren van bedrijfsspanning aan de encoderelektronica - doorgaans 5 V DC voor incrementele encoders met TTL-uitgang of 8-30 V DC voor HTL en veel absolute encodertypen. Deze stroomgeleiders hebben een kleine doorsnede in vergelijking met hun equivalenten in stroomkabels, maar hun afmetingen hebben een direct effect op de prestaties van de encoder, dat vaak over het hoofd wordt gezien. Een spanningsval langs de voedingsgeleiders vermindert de voedingsspanning bij de encoderaansluitingen, en encoders die aan de onderkant van hun gespecificeerde spanningsbereik werken, kunnen uitgangssignalen produceren met een verminderde amplitude, langere stijgtijden of – in het geval van 5V TTL-encoders met zeer krappe spanningsmarges – intermitterende logische niveaufouten die moeilijk te onderscheiden zijn van door ruis veroorzaakte fouten.
Om een aanvaardbare spanningsval te berekenen, moet u het stroomverbruik van de encoder, de kabellengte en de doorsnede van de geleider kennen. Een 5V-encoder die 150 mA trekt over een kabel van 20 meter met voedingsgeleiders van 0,14 mm² ondervindt een gecombineerde toevoer- en retourval van ongeveer 0,86V - meer dan 17% van de nominale voedingsspanning, waardoor de encoder ruim onder de nominale 5V-voeding ligt en binnen de marge waar de kwaliteit van het uitgangssignaal verslechtert. Door de doorsnede van de voedingsgeleider te vergroten tot 0,25 mm² wordt deze daling teruggebracht tot ongeveer 0,48 V, waardoor een adequate voedingsmarge wordt hersteld. Voor installaties waar lange kabels onvermijdelijk zijn, bieden sommige fabrikanten van servoaandrijvingen een instelbare uitgangsspanning van de encoder aan die de kabelweerstand compenseert. Dit vereist echter nauwkeurige kennis van de geleiderweerstand van de kabel en kan in de ontwerpfase niet in de plaats komen van de juiste geleiderafmetingen.
Naast spanningsval vormen de voedingsgeleiders in een encoderkabel een potentieel pad voor ruisinjectie. Schakelgeluid op de encodervoeding – gegenereerd door de interne voeding van de drive of geleid door de DC-bus van de machine – koppelt capacitief in aangrenzende signaalparen als de voedingsgeleiders niet voldoende gescheiden of afgeschermd zijn van de signaalparen in de kabel. Dit is een reden waarom de stroomgeleiders in een goed ontworpen encoderkabel vaak hun eigen individuele afscherming krijgen of aan de kabelrand worden geplaatst, weg van de signaalparen, in plaats van willekeurig over de kabelbundel te worden verdeeld. Als onderdeel van de technische ondersteuning adviseert Anhui Zhishang Cable Technology Co., Ltd. klanten over de selectie van stroomgeleiderdoorsneden en kabelconstructieopties op basis van de werkelijke encoderstroomvereisten en installatieafstanden, waardoor leveringsgerelateerde prestatieproblemen worden voorkomen voordat ze zich in het veld voordoen.
Geschatte spanningsval voor gangbare encoderkabelconfiguraties (5V voeding, 150 mA belasting)
- 0,14 mm² geleiders, 10 m lengte: ~0,43V daling (8,6% van 5V); grens aanvaardbaar voor standaard TTL-encoders.
- 0,14 mm² geleiders, 20 m lengte: ~0,86V daling (17,2% van 5V); voedingsspanning waarschijnlijk lager dan de minimumwaarde van de encoder.
- 0,25 mm² geleiders, 20 m lengte: ~0,48V daling (9,6% van 5V); binnen acceptabel bereik voor de meeste 5V-encoders.
- 0,34 mm² geleiders, 30 m lengte: ~0,53V daling (10,6% van 5V); geschikt voor langere runs zonder spanningscompensatie aan de aandrijfzijde.
