Hoe de signaalintegriteit verslechtert in snelle computerkabels en welke constructieparameters dit controleren

Met hoge prestaties computerkabels Omdat het werkt met datasnelheden van meerdere gigabit, is de signaalintegriteit geen enkele meetbare eigenschap, maar het totale resultaat van vier onderling afhankelijke degradatiemechanismen – verzwakking, reflectie, overspraak en modusconversie – die elk worden gecontroleerd door specifieke constructieparameters in de productiefase. Door te begrijpen hoe elk mechanisme ontstaat, kunnen ingenieurs identificeren welke kenmerken van de kabelconstructie er echt toe doen voor een specifieke datasnelheid en welke marketingonderscheidingen zijn zonder functionele betekenis bij de doelfrequentie.

De demping neemt toe met de frequentie als gevolg van het skin-effect in geleiders en diëlektrisch verlies in de isolatie, zoals beschreven door de specificatie van het invoegverlies van de kabel. Bij 10 Gbps (ongeveer 5 GHz Nyquist-frequentie voor NRZ-signalering) wordt het invoegverlies over een kabel van 1 meter gedomineerd door diëlektrisch verlies als er geen geschuimde polyethyleenisolatie wordt gebruikt - massief PE heeft een verliestangens van ongeveer 0,0002, terwijl PVC een verliestangens heeft die 250 keer hoger is. Voor kabels die bedoeld zijn om te werken op 25 Gbps of meer, wordt het schuimpercentage van het isolatiediëlektricum een ​​kritische productieparameter: elke 10% toename van de schuimleemtefractie vermindert de effectieve diëlektrische constante met ongeveer 0,08 en vermindert de verliestangens proportioneel, waardoor de bruikbare kabellengte bij een gegeven datasnelheid op betekenisvolle wijze wordt verlengd.

Reflecties ontstaan ​​bij discontinuïteiten in de impedantie: elk punt langs de kabel waar de karakteristieke impedantie afwijkt van de nominale waarde. De voornaamste bron van impedantievariatie is de excentriciteit van de isolatie: als de isolatiewand aan de ene kant van de geleider dikker is dan aan de andere kant, varieert de lokale karakteristieke impedantie naarmate het geleiderpaar door zijn draaiing roteert. Dit produceert periodieke impedantievariaties bij de twist-lay-frequentie, die structurele retourverliespieken genereert bij specifieke frequenties die overeenkomen met de harmonischen van de lay-lengte. Een kabel met een twist-lay-lengte van 15 mm produceert een structurele return loss-resonantie bij ongeveer 10 GHz – direct in de operationele band van 10GBase-T- en PCIe Gen 4-toepassingen. Het beheersen van de excentriciteit van de isolatie tot onder ±5% van de nominale wanddikte, door middel van een nauwkeurig matrijsontwerp en stabilisatie van de smeltdruk tijdens het extrusieproces, is de tegenmaatregel bij de productie tegen structureel retourverlies.

Generaties van USB-kabels en de technische veranderingen die nodig zijn bij elke prestatieverbetering

Elke USB-generatie vereiste fundamentele veranderingen in de kabelconstructie – niet alleen nauwere toleranties op hetzelfde ontwerp. De progressie van USB 2.0 naar USB4 vertegenwoordigt een duizendvoudige toename van de datasnelheid (480 Mbps naar 40 Gbps), en de kabelconstructies die aan elk uiteinde van dit bereik nodig zijn, hebben vrijwel geen gemeenschappelijke ontwerpkenmerken behalve het geleidermateriaal.

De passieve lengtelimiet voor USB4 Gen 3×2-kabels (40 Gbps) verdient bijzondere aandacht. De passieve limiet van 0,8 meter is geen veiligheidsspecificatie maar een signaalintegriteitslimiet: boven deze lengte accumuleren invoegverlies en scheefheid tussen paren tot een niveau dat het egalisatievermogen van de ontvanger overschrijdt. Kabelfabrikanten die het passieve bereik uitbreiden tot meer dan 0,8 meter bij 40 Gbps moeten actieve re-timer- of lineaire equalizer-IC's in de kabelconstructie inbouwen – doorgaans in een of beide connectorbehuizingen – die de frequentieafhankelijke verzwakking van de kabel compenseren. Deze actieve elementen verhogen de kosten, vereisen stroom (afkomstig van de USB-voedingsbus), genereren warmte die moet worden afgevoerd in de connectorbehuizing en introduceren latentie. Een kabel met het label "USB4 40 Gbps 2-meter" die zijn actieve componenten niet openbaar maakt of geen stroom haalt uit VBUS wanneer deze is aangesloten, moet met scepsis worden bekeken, aangezien passieve prestaties van 40 Gbps op 2 meter niet haalbaar zijn met de momenteel beschikbare combinatie van geleider en isolatiemateriaal.

Intra-Pair en Inter-Pair Skew: waarom timingfouten in differentiële paren de maximale datasnelheid beperken

Skew is het timingverschil tussen signalen die gelijktijdig en met hoge prestaties moeten aankomen computerkabels het manifesteert zich op twee niveaus: binnen een differentieel paar (intra-pair skew) en tussen verschillende paren (inter-pair skew). Beide typen verslechteren de signaalintegriteit, maar via verschillende mechanismen, en elk wordt gecontroleerd door verschillende productieparameters.

Intra-pair scheefheid - het verschil in voortplantingsvertraging tussen de " " en "-" geleiders van een enkel differentieel paar - komt voornamelijk voort uit geometrische asymmetrie tussen de twee geleiders. Als één geleider in een paar een fractioneel grotere diameter heeft, een iets dikkere isolatiewand, of systematisch dichter bij het kabelcentrum is geplaatst dan zijn partner, ervaart hij een iets andere voortplantingssnelheid dan zijn partner. De voortplantingssnelheid in een kabel is v = c/√(εeff), waarbij εeff de effectieve diëlektrische constante is van de isolatie rond de geleider - elke asymmetrie in de diëlektrische omgeving tussen de twee geleiders van een paar veroorzaakt een voortplantingssnelheidsverschil en dus een scheefheid binnen het paar. Bij 40 Gbps (25 ps UI voor NRZ-signalering) neemt zelfs 1 ps/m intra-pair scheefheid, verzameld over een kabel van 1 meter, 4% van het eenheidsinterval in beslag, waardoor er zeer weinig marge overblijft voor de klok van de ontvanger en het dataherstelcircuit om het binnenkomende dataoog correct te bemonsteren. De USB4 Gen 3×2-specificatie beperkt intra-pair scheefheid tot 3 ps/m, wat een aanpassing van de geleiderdiameter vereist binnen ±0,5% en een excentriciteit van de isolatiewand van minder dan ±3% over de volledige kabellengte.

Inter-pair skew – het verschil in voortplantingsvertraging tussen afzonderlijke paren die gerelateerde signalen transporteren – wordt van cruciaal belang in protocollen die meerdere rijstroken parallel gebruiken, zoals PCIe, HDMI 2.1 en DisplayPort 2.0. In deze protocollen wordt een datawoord met meerdere rijstroken over paren verdeeld, en moet de ontvangende chip alle rijstroken uitlijnen om de originele gegevens te reconstrueren. De ontvanger maakt gebruik van circuits voor scheeftrekking tussen rijstroken om scheeftrekkingen tussen paren te compenseren, maar deze compensatie heeft een eindig bereik - doorgaans 20-64 UI voor PCIe Gen 5-ontvangers. Als de scheefheid tussen de paren in de kabelconstructie het compensatiebereik van de ontvanger overschrijdt, kan de verbinding niet tot stand worden gebracht, zelfs als elke individuele baan een acceptabele signaalkwaliteit heeft. De scheefheid tussen paren wordt voornamelijk gecontroleerd door de elektrische lengte van alle dataparen binnen de kabel op elkaar af te stemmen, zodat elk paar dezelfde effectieve diëlektrische constante en fysieke padlengte heeft. Dit wordt bereikt door op elkaar afgestemde leglengtes, op elkaar afgestemde diëlektrische isolatieconstanten over alle paren (waarbij een consistente viscositeit van het isolatiemengsel vereist is tijdens extrusie) en op lengte afgestemde parengeleiding binnen de kabelassemblage.

Actieve optische kabeltechnologie: wanneer en waarom koperen computerkabels hun fysieke grenzen bereiken

Op koper gebaseerde hoogwaardige computerkabels hebben te maken met een fundamentele fysieke beperking: naarmate de datasnelheden toenemen, nemen het skin-effect en het diëlektrische verlies proportioneel toe, waardoor de maximale passieve kabellengte die een bepaalde datasnelheid kan ondersteunen, afneemt. Voor 100 Gbps en hoger wordt deze beperking een praktische beperking bij kabellengtes die relevant zijn voor datacenterrekbedrading (3–5 meter) en cross-rackverbindingen (10–30 meter). Actieve optische kabels (AOC) – die aan beide uiteinden gebruik maken van standaard koperen elektrische interfaces, maar het signaal binnen de connectorbehuizing omzetten naar optisch voor transmissie via glasvezel – omzeilen deze beperking door een transmissiemedium (licht in glasvezel) te gebruiken met een verwaarloosbare verzwakking per meter op datacenterafstanden.

De optisch-naar-elektrische conversie in een AOC vindt plaats bij de VCSEL-driver-IC (vertical-cavity surface-emitting laser) in de zendende connector en bij de fotodetector in de ontvangende connector. De koperen kabel tussen de apparatuurpoort en de VCSEL-driver is doorgaans minder dan 10-15 mm – kort genoeg zodat koperverliezen verwaarloosbaar zijn, ongeacht de datasnelheid. Dankzij deze architectuur kunnen AOC's een standaard elektrische interface (SFP, QSFP28, QSFP-DD of andere vormfactoren) presenteren aan de hostapparatuur, terwijl ze de effectieve verbindingslengte op transparante wijze uitbreiden tot 50-100 meter of meer, afhankelijk van het vezeltype en de optische golflengte. Vanuit het perspectief van de hostapparatuur is de AOC niet te onderscheiden van een passieve koperen direct-attach kabel (DAC) - er zijn geen driverconfiguratie of wijzigingen in de linklaag vereist.

De afwegingen die bepalend zijn voor de keuze tussen passieve koperen DAC, actieve koperen kabel en AOC in datacentertoepassingen zijn samengevat in drie belangrijke dimensies:

• Lengtebereik: Passieve koperen DAC is optimaal voor 0–3 meter bij 100 Gbps en 0–1 meter bij 400 Gbps. Actieve koperkabels vergroten het passieve bereik tot 5–7 meter bij 100 Gbps. AOC ondersteunt 1-100 meter (en tot 300 meter met single-mode glasvezel), waardoor het de enige haalbare optie is voor cross-gangpad- en inter-rack-verbindingen van 400 Gbps en hoger.
• Stroomverbruik: Passieve koperen DAC verbruikt geen stroom in de kabelassemblage zelf (alleen bij de transceiver). Actief koper verbruikt 0,5–1,5 W per uiteinde in de in de kabel ingebedde elektronica. AOC verbruikt 1,0–3,0 W per uiteinde in de VCSEL-driver- en fotodetectorcircuits. In een datacenter met 10.000 actieve links kan het vermogensverschil tussen passieve DAC en AOC 20-30 kW aan extra warmtebelasting vertegenwoordigen die koelcapaciteit vereist.
• Repareerbaarheid en flexibiliteit: Passieve koperen DAC kan ter plaatse opnieuw worden aangesloten als een connector beschadigd is; de kabel zelf heeft geen componenten die onafhankelijk van fysieke schade kunnen falen. AOC-assemblages kunnen niet worden gerepareerd: een defecte VCSEL, driver-IC of glasvezelverbinding vereist vervanging van de gehele kabelassemblage. AOC-kabels zijn ook kwetsbaarder voor overtredingen van de buigradius dan koperkabels, omdat de limieten voor de buigradius van vezels (doorgaans 30 mm voor OM3/OM4 multimode glasvezel) strakker zijn dan die van koperen computerkabels.

PCIe-kabelspecificaties van Gen 3 tot Gen 6: wat er tussen generaties verandert en waarom

PCI Express heeft zich zes generaties lang ontwikkeld, waarbij de datasnelheid bij elke stap werd verdubbeld, en bij elke generatieovergang waren veranderingen in de kabelconstructie nodig om de signaalintegriteit binnen de marge van de specificatie te houden. In tegenstelling tot netwerkkabels waarbij de kabel het primaire medium voor signaaloverdracht is, verbinden PCIe-kabels uitbreidingsslots of add-in-kaarten waarbij de kabel een segment is van een langer kanaal, inclusief PCB-sporen, connectoren en via's - waardoor het budget voor invoegverlies van de kabel slechts een fractie is van het totale kanaalbudget.

PCIe Gen 3 (8 GT/s per baan) specificeerde een totale kanaalinvoegverlieslimiet van 20 dB bij 4 GHz (de Nyquist-frequentie voor 8 GT/s NRZ-signalering). Voor een kabelsegment binnen dit kanaal is een praktische toewijzing 8–10 dB, waardoor kabellengtes van 1–2 meter mogelijk zijn met een goed ontworpen, met folie afgeschermde twisted pair-constructie met behulp van solide PE-isolatie. Het coderingsschema (128b/130b) geïntroduceerd bij Gen 3 verbeterde de coderingsefficiëntie, maar veranderde de Nyquist-frequentie niet ten opzichte van de lijnsnelheid.

PCIe Gen 4 (16 GT/s) verdubbelde de Nyquist-frequentie tot 8 GHz, waardoor het invoegverlies grofweg werd verdubbeld voor dezelfde kabellengte, omdat zowel het verlies aan geleidingshuideffect (evenredig met √f) als het diëlektrisch verlies (evenredig met f) toenamen. Om het inbrengverlies van het kabelsegment binnen de beperkte toewijzing te houden, werd geschuimde PE-isolatie effectief verplicht voor kabels langer dan 0,5 meter bij Gen 4, aangezien massieve PE 15-20% meer invoegverlies produceert bij 8 GHz dan een gelijkwaardige geschuimde PE-constructie. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) heeft de eisen voor verlies van kabelinvoer zo ver gebracht dat PCIe SIG de OCuLink- en PCIe-kabelspecificatie v2.0 heeft vrijgegeven die actieve kabelvereisten definieert, waarbij wordt erkend dat passieve kabellengtes van meer dan 1 meter bij 32 GT/s ingebouwde signaalconditionering vereisen om aan de eisen te blijven voldoen.

PCIe Gen 6 introduceerde PAM4-codering (pulsamplitudemodulatie met 4 niveaus) in plaats van NRZ, waardoor de vereiste Nyquist-frequentie voor een bepaalde datasnelheid werd gehalveerd (64 GT/s met PAM4 heeft dezelfde 16 GHz Nyquist als 32 GT/s NRZ). Deze coderingswijziging verlichtte gedeeltelijk de vereisten voor kabelinvoerverlies, maar introduceerde lineariteitsvereisten: PAM4 gebruikt vier signaalniveaus in plaats van twee, en niet-lineariteit in de frequentierespons van de kabel zorgt ervoor dat de ooghoogtes bij verschillende signaalniveaus ongelijk zijn, waardoor de ruismarge voor de binnenste oogopeningen wordt verkleind. Hoogwaardige computerkabels voor PCIe Gen 6 moeten daarom niet alleen voldoen aan de limieten voor invoegverlies, maar ook aan limieten voor groepsvertragingsvariatie (de frequentieafhankelijkheid van de signaalvoortplantingssnelheid), wat amplitude-naar-fase-vervorming introduceert die de PAM4-prestaties onevenredig beïnvloedt.

Geleidermateriaalopties voor hogesnelheidscomputerkabels: met koper bekleed aluminium en verzilverd koper vergeleken

Het geleidermateriaal in een hoogwaardige computerkabel is een genuanceerder specificatie dan het lijkt. Koper is de universele basislijn, maar twee gemodificeerde geleiderconstructies – met koper bekleed aluminium (CCA) en verzilverd koper (SPC) – worden in specifieke contexten gebruikt, en hun prestatieafwegingen worden in de algemene aanbestedingspraktijk slecht begrepen.

Met koper bekleed aluminium (CCA)

CCA-geleiders bestaan uit een aluminium kern bekleed met een dunne buitenlaag van koper. De dikte van de koperlaag bedraagt ​​doorgaans 10-15% van de straal van de geleider. CCA biedt een aanzienlijke gewichts- en kostenbesparing in vergelijking met massief koper: de aluminiumdichtheid is 2,7 g/cm³ versus 8,9 g/cm³ voor koper, dus CCA-geleiders zijn ongeveer 40-45% lichter per lengte-eenheid. Bij hoge frequenties waarbij het skin-effect de stroom beperkt tot het geleideroppervlak, gedraagt ​​CCA zich in essentie identiek als massief koper: de skin-diepte bij 1 GHz in koper is ongeveer 2 μm, wat veel dunner is dan de dikte van de koperen bekleding in praktische CCA-geleiders. Om deze reden is CCA technisch aanvaardbaar voor hoogfrequente signaalgeleiders waarbij de stroomdichtheid geconcentreerd is in de koperen bekledingslaag. De beperking van CCA doet zich voor bij gelijkstroom- en laagfrequente toepassingen waarbij stroom de volledige doorsnede van de geleider doordringt: de geleidbaarheid van aluminium is ongeveer 61% van die van koper, dus CCA-geleiders hebben een aanzienlijk hogere gelijkstroomweerstand dan massief koper met dezelfde diameter. Voor de stroomgeleiders in een computerkabel (USB VBUS, PCIe-hulpvoeding) betekent een hogere DC-weerstand een grotere spanningsval en een hogere I²R-verwarming bij nominale stroom, waardoor massief koper de voorkeur verdient voor stroomgeleiders in dezelfde kabel waar CCA-datageleiders acceptabel kunnen zijn.

Verzilverd koper (SPC)

Zilver heeft een iets hogere geleidbaarheid dan koper (6,30 x 10⁷ S/m vs. 5,96 x 10⁷ S/m), en zijn superieure oppervlaktekenmerken - zilveroxide is geleidend, in tegenstelling tot koperoxide - maken verzilveren gunstig bij zeer hoge frequenties waarbij stroom in een extreem dunne oppervlaktelaag vloeit. Het belangrijkste praktische voordeel van verzilveren in hoogfrequente computerkabels is niet de marginale verbetering van de geleidbaarheid, maar het voorkomen van koperoxidevorming op het geleideroppervlak. Koperoxide is een halfgeleider met een veel lagere geleidbaarheid dan metallisch koper; Naarmate de oxidatie van het geleideroppervlak vordert, neemt de effectieve huiddiepteweerstand toe boven de waarde die wordt voorspeld op basis van de geleidbaarheid van bulkkoper, waardoor een hoger invoegverlies ontstaat dan gespecificeerd voor de kabel. Door het verzilveren van een oxidatiebestendige oppervlaktelaag blijft de oppervlakteweerstand van de geleider gedurende de hele levensduur van de kabel op de ontwerpwaarde. Dit voordeel is het grootst bij kabels die voor gebruik langere tijd worden opgeslagen of bij gebruik in vochtige of licht corrosieve omgevingen. Voor kabels die onmiddellijk na productie in schone omgevingen worden gebruikt, is het verschil tussen verzilverde en blanke koperen geleiders meetbaar, maar doorgaans klein in verhouding tot de specificatielimiet voor invoegverlies.

Hoe OEM-computerkabelspecificaties moeten worden geschreven om prestatietekorten bij de productie te voorkomen

Op maat gemaakte OEM-computerkabelspecificaties die zich uitsluitend richten op elektrische parameters (impedantie, invoegverlies, overspraak) zonder de onderliggende constructiekenmerken te specificeren die deze parameters produceren, creëren een verificatieprobleem: een kabel kan voldoen aan de gemeten elektrische specificaties van een monsterbatch, terwijl er constructiekeuzes worden gebruikt die prestaties buiten de specificatie zullen produceren onder verschillende productieomstandigheden of na veroudering. Een robuuste OEM-specificatie definieert zowel de meetbare elektrische prestatieparameters als de constructiebeperkingen die ervoor zorgen dat deze parameters gedurende productiebatches en gedurende de hele levensduur behouden blijven.

De volgende constructieparameters moeten expliciet worden gespecificeerd in een OEM-specificatie van een krachtige computerkabel, en mogen niet aan het oordeel van de fabrikant worden overgelaten:

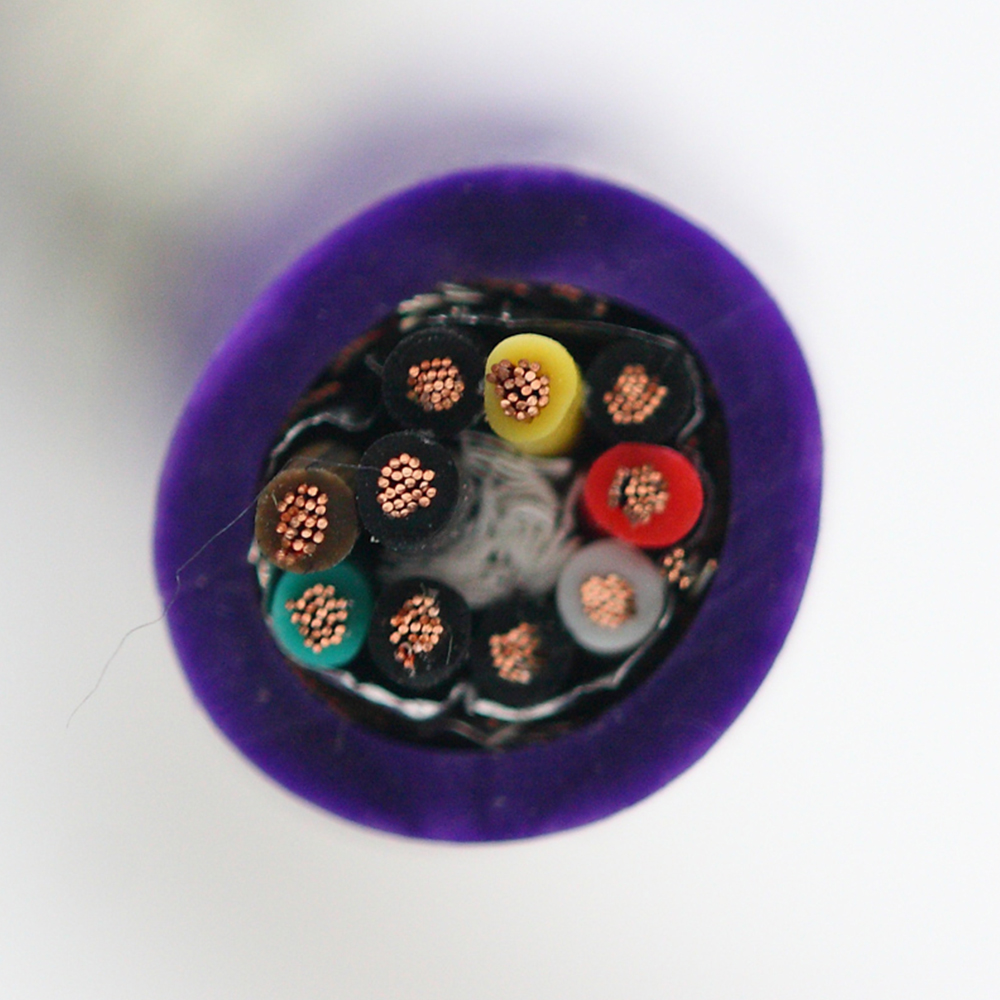

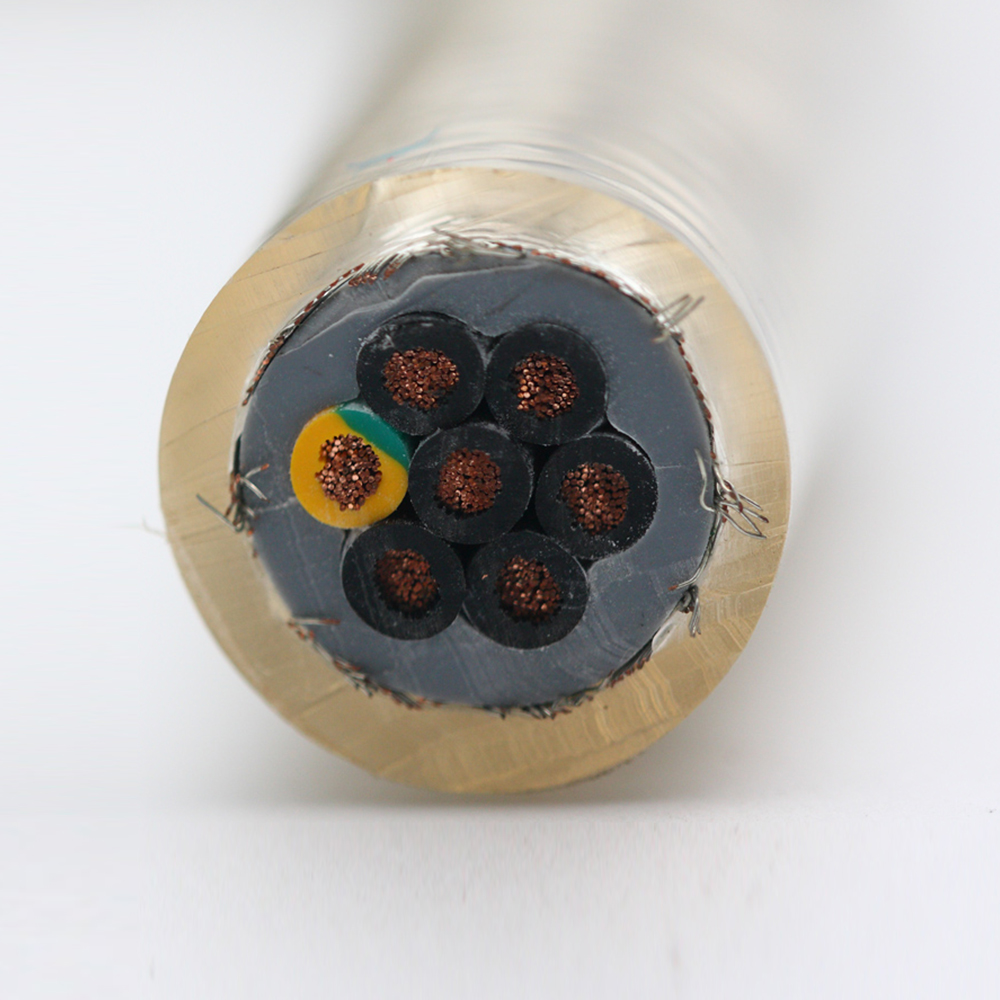

• Geleidermateriaal en strandingsklasse: Specificeer massief of meeraderig, blank koper of verzilverd koper of CCA, en de strengingsklasse (IEC 60228 klasse 2, 5 of 6) afzonderlijk voor signaal- en stroomgeleiders binnen dezelfde kabel. Een specificatie die alleen zegt "28 AWG-geleider" laat de fabrikant vrij om CCA te gebruiken voor stroomgeleiders en massief koper voor signaalgeleiders - of omgekeerd - zonder openbaarmaking.
• Isolatiemateriaal en schuimpercentage (indien geschuimd): Specificeer het type isolatiepolymeer (massief PE, geschuimd PE met minimaal schuimpercentage, FEP of PTFE) in plaats van alleen de nominale wanddikte. Twee kabels met identieke isolatiewanddikte maar verschillende diëlektrische constanten (massief versus geschuimd PE) zullen verschillende karakteristieke impedanties en verschillende invoegverlieswaarden hebben bij hoge frequentie.
• Lengtebereik en tolerantie van twistlay: Specificeer de nominale leglengte en de maximaal toegestane afwijking voor elk differentieelpaar. De leglengte regelt rechtstreeks de piekfrequentie van het structurele retourverlies en de paarbalans; ongecontroleerde variatie in de leglengte veroorzaakt batch-tot-batch impedantievariatie die moeilijk te diagnosticeren kan zijn zonder tijddomeinreflectometrietests.

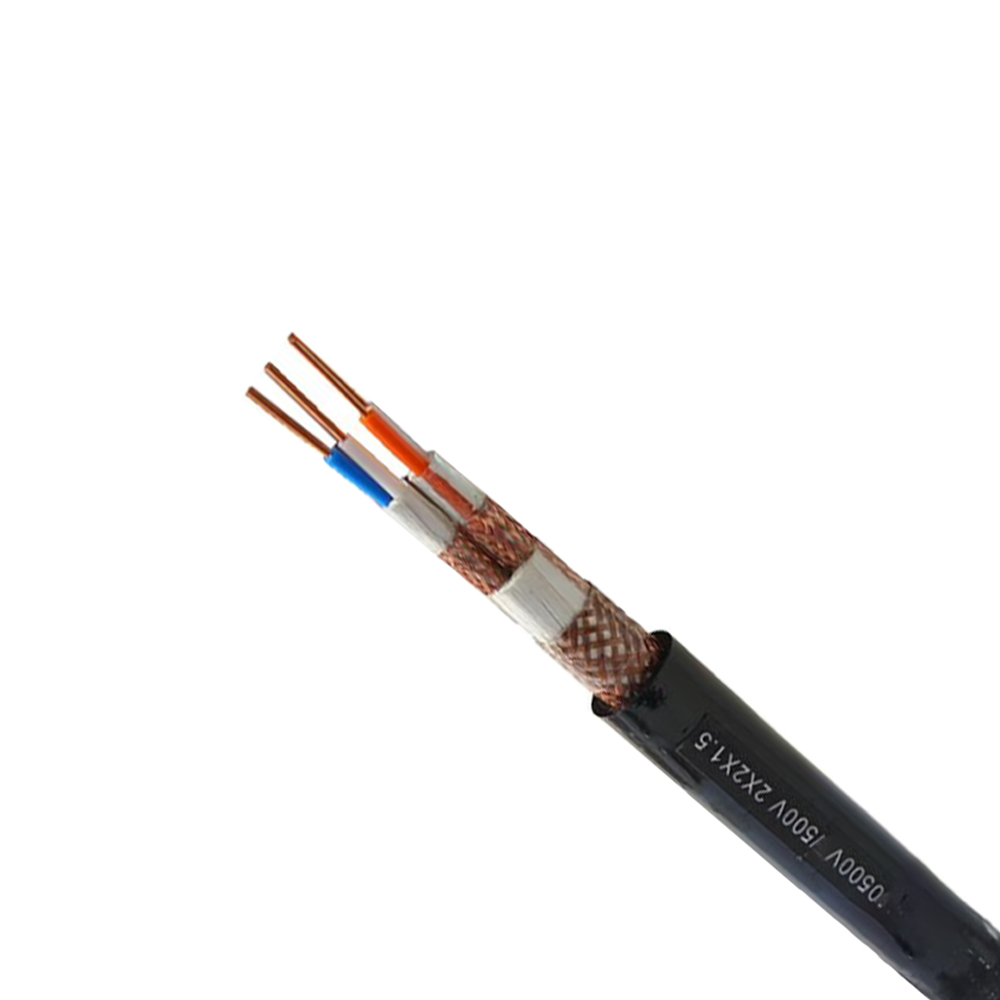

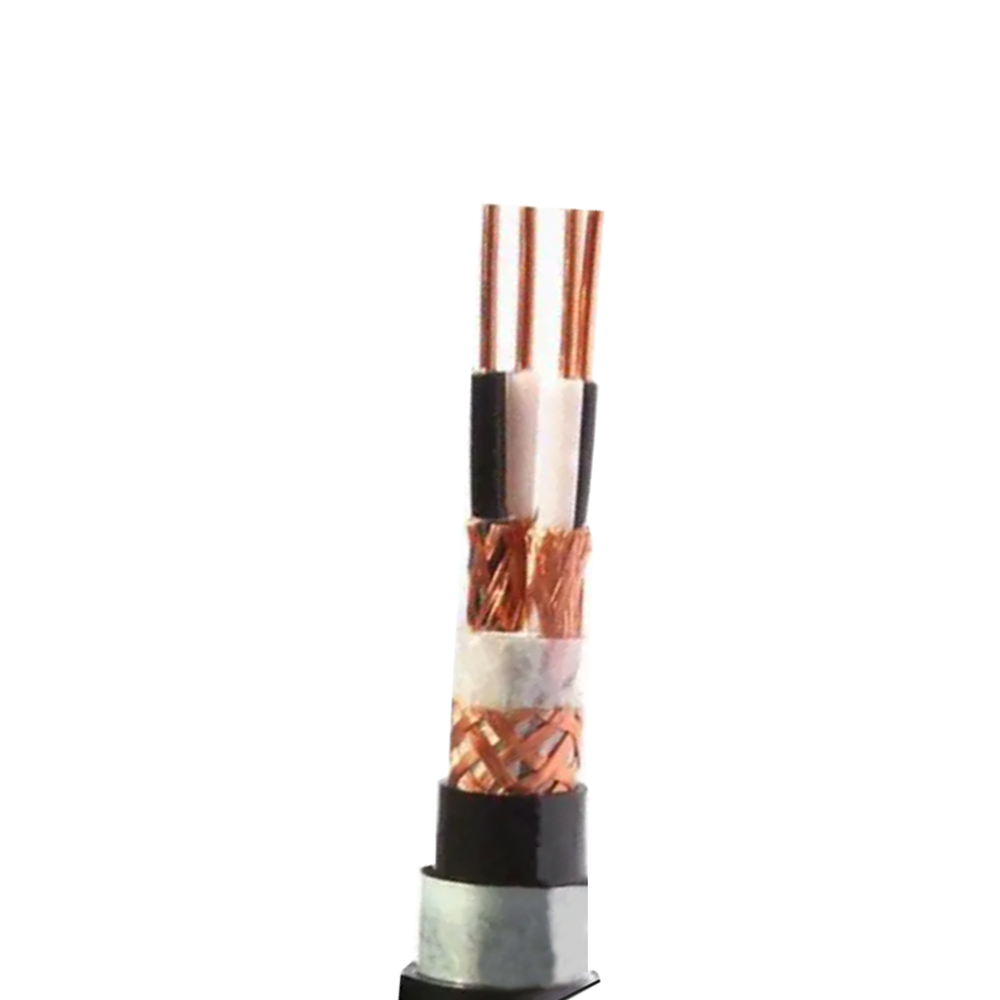

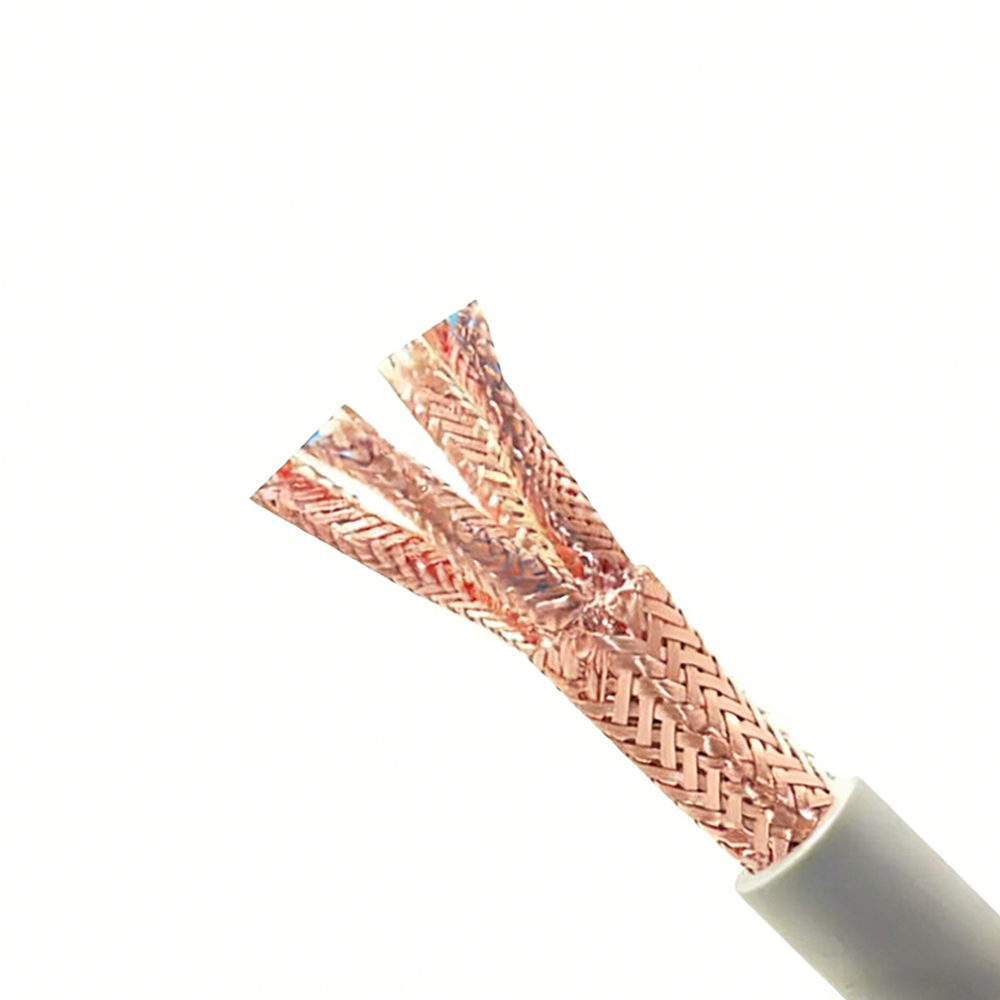

• Schildconstructie en dekking: Specificeer het folietype (gealuminiseerd polyester of gealuminiseerd polypropyleen), het overlappercentage van de folie en het materiaal van de afvoerdraad voor elk paar afschermingen, plus het totale dekkingspercentage van de vlecht en de draaddiameter voor de buitenste vlechtafscherming. "Volledig afgeschermd" zonder deze details stelt fabrikanten in staat constructies met minimale dekking te gebruiken die technisch gezien afschermingsmateriaal bevatten, maar onvoldoende EMI-onderdrukking bieden bij gigahertz-frequenties.
• Vereisten voor eerste artikelinspectie (FAI): Specificeer welke parameters moeten worden gemeten op een monster uit de eerste productierun, welke testapparatuur en -procedures moeten worden gebruikt en wat een voldoende resultaat is. FAI is het contractuele mechanisme dat vervanging van een goedkopere constructie na goedkeuring van het monster voorkomt. Zonder expliciete FAI-eisen in de OEM-specificatie heeft de fabrikant geen contractuele verplichting om de constructie die in het goedgekeurde monster wordt gebruikt, tijdens volgende productieruns te behouden.

Voor computerkabels die bedoeld zijn voor gebruik in producten die onderworpen zijn aan wettelijke certificering – UL, CE, FCC deel 15 – moet de OEM-specificatie ook verduidelijken of de kabel zelf een individuele certificering moet dragen of dat deze zal worden gecertificeerd als onderdeel van de assemblage van het eindproduct. Certificering op kabelniveau vereist dat de specifieke constructie wordt getest en vermeld in het schema van de certificerende instantie; eindproductcertificering heeft betrekking op de kabel als een intern onderdeel zonder dat onafhankelijke kabelniveaumarkeringen nodig zijn. Een verkeerde afstemming tussen wat is gespecificeerd en wat het certificeringstraject feitelijk vereist, is een veelvoorkomende oorzaak van projectvertragingen wanneer uit controle van de regelgeving blijkt dat een kabel die is gespecificeerd als "UL-listed" in feite alleen door UL wordt erkend als een component, of een UL-notering heeft voor een andere spannings-/temperatuurclassificatie dan de beoogde toepassing vereist.
