Paartelling en meterselectie: waarom het duur is om deze fout te maken
Stedelijke communicatiekabel s worden voornamelijk gespecificeerd door twee parameters: het aantal getwiste paren en de geleiderdikte (AWG of mm²). In de praktijk worden beide vaak te weinig gespecificeerd tijdens de netwerkplanning, wat leidt tot dure heraanleg of parallelle kabeltrajecten binnen jaren na installatie. Een kabel van 100 paren geïnstalleerd voor een woonblok lijkt misschien voldoende bij de inbedrijfstelling, maar omdat fiber-to-the-building-implementaties VDSL2- en G.snel-aggregatieapparatuur dichter bij eindgebruikers brengen, kan de actieve vraag naar paren in het last-mile-kopersegment onverwacht stijgen als pair-bonding en back-upcircuits worden toegevoegd.
Geleidermeter beïnvloedt zowel de lusweerstand als het overspraakgedrag. Dunnere geleiders (0,32 mm of 26 AWG) verminderen het kabelgewicht en de kanaalruimte, maar verhogen de DC-lusweerstand, wat het effectieve bereik van DSL-technologieën beperkt – vooral belangrijk in gebieden waar de afstand tussen kasten en gebouwen groter is dan 300 meter. Dikkere geleiders (0,5 mm of 0,6 mm) verlengen de bruikbare luslengte en verminderen het invoegverlies, waardoor ze de voorkeur verdienen voor langere ondergrondse trajecten in communicatienetwerken in de voorsteden. Voor backbone-voedingskabels die meerdere distributiepunten bedienen, is een geleiderdiameter van 0,5 mm het praktische minimum om voldoende transmissiemarges te behouden over het volledige frequentiebereik dat door moderne breedbandtechnologieën wordt gebruikt.
Anhui Zhishang Cable Technologie Co., Ltd. past dit begrip toe door een gestructureerd bereik van paartellingen aan te bieden – van 5-paar lokale distributiekabels tot 2.400-paar trunkkabels – met meteropties die zijn afgestemd op de typische overspanningsafstanden en servicedichtheden die voorkomen in stedelijke en voorstedelijke netwerktopologieën.
Hoe isolatie- en omhullingsmaterialen de ondergrondse duurzaamheid bepalen
De ondergrondse omgeving legt chemische en mechanische spanningen op aan communicatiekabels die zelden zichtbaar zijn totdat er storingen optreden. De pH van de bodem, het zoutgehalte van het grondwater, de aanwezigheid van koolwaterstoffen uit wegstromend water en vries-dooicycli tasten de kabelconstructie allemaal van buiten naar binnen aan. stedelijke communicatiekabel Het materiaal van de buitenmantel is de voornaamste barrière, en de keuze tussen PE (polyethyleen), PVC en dubbelwandige PE/stalen tapeconstructies heeft langetermijngevolgen die veel verder reiken dan de initiële kosten.
Omhulsels van polyethyleen met hoge dichtheid (HDPE) bieden superieure weerstand tegen het binnendringen van vocht, bodemzuren en microbiële afbraak. HDPE weekt na verloop van tijd niet zoals PVC dat doet, wat betekent dat het zijn oorspronkelijke mechanische eigenschappen behoudt gedurende tientallen jaren van begraven – een betekenisvol voordeel gezien het feit dat stedelijke communicatiekabels naar verwachting 20 tot 40 jaar in gebruik zullen blijven zonder graafwerkzaamheden. PVC blijft gebruikelijk in binnen- of semi-beschermde installaties vanwege de lagere kosten en gemakkelijkere aansluiting, maar het is niet de juiste keuze voor kabels die rechtstreeks ingegraven of door buizen worden geleid in omgevingen met veel vocht of chemische blootstelling.
Voor kabels in gebieden met veel knaagdieractiviteit of routes onder wegen en spoorwegen waar het risico op mechanische schade groot is, wordt een extra pantserlaag (meestal gegolfde staalband of staaldraad) onder de buitenmantel toegevoegd. Deze constructie maakt de kabel op zichzelf niet waterdicht; de kwaliteit en continuïteit van het overstromende mengsel dat de tussenruimtes tussen paren opvult, is even cruciaal. Een slecht aangebracht overstromingsmiddel laat luchtzakken achter die vocht vasthouden, dat in de lengterichting langs de kabel migreert en verslechtering van de isolatieweerstand over een lang kabelgedeelte veroorzaakt vanaf een enkel punt van beschadiging van de mantel.
Gemeenschappelijke ondergrondse mantelconstructies vergeleken

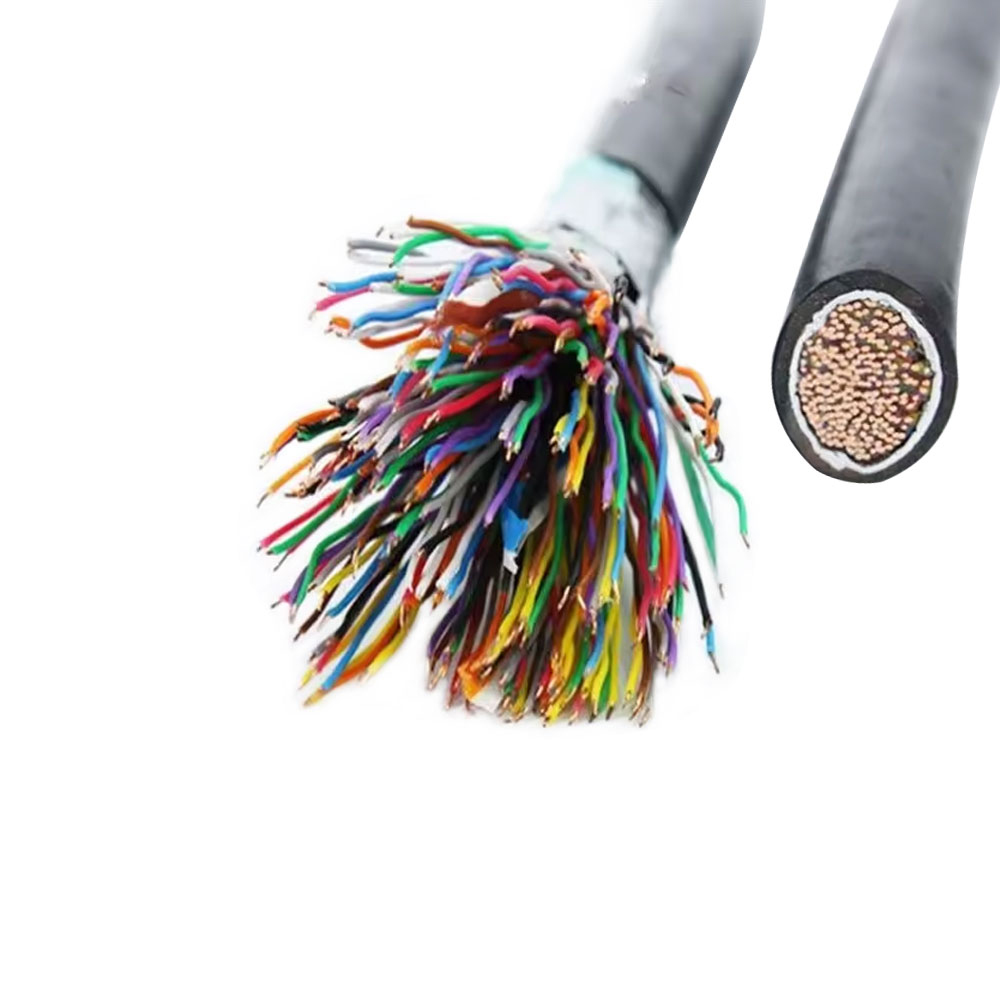

- PE enkele mantel: Standaard voor kanaalinstallatie; goede vochtbestendigheid; niet geschikt voor directe begraving in agressieve bodems zonder extra bescherming.

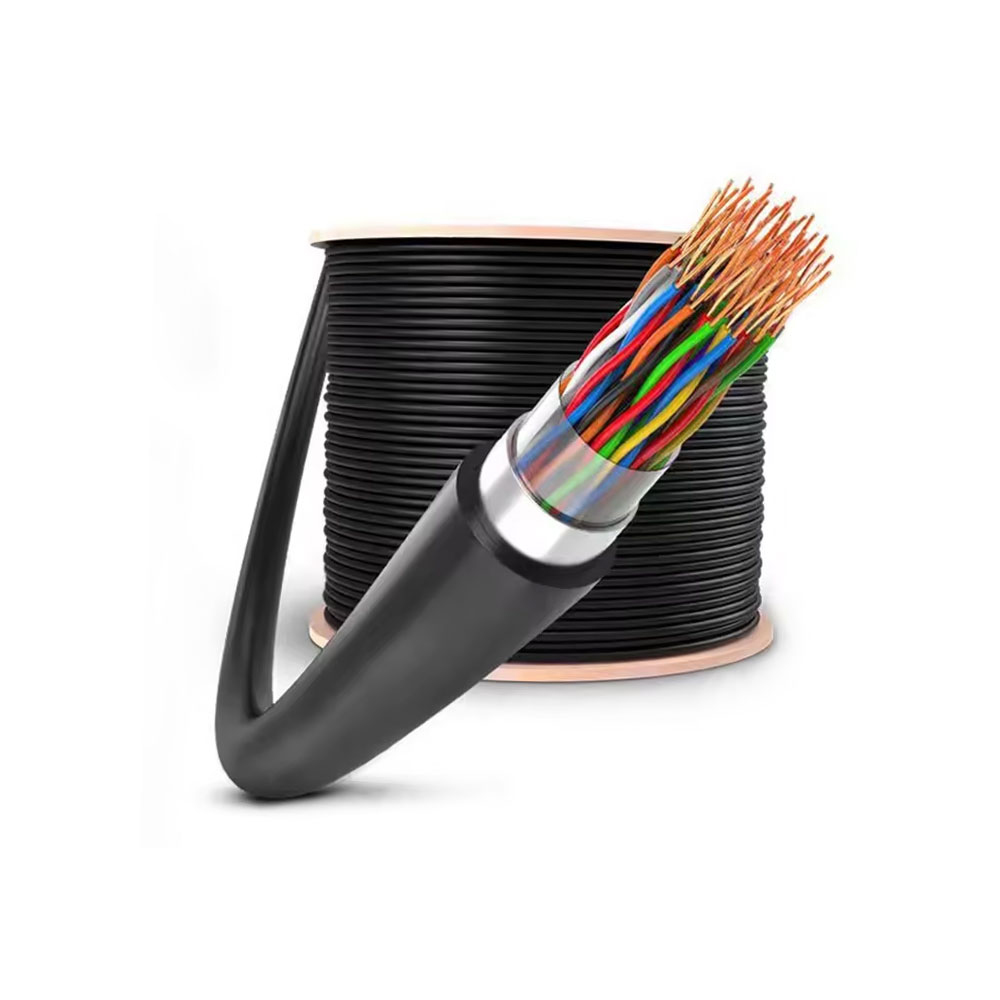

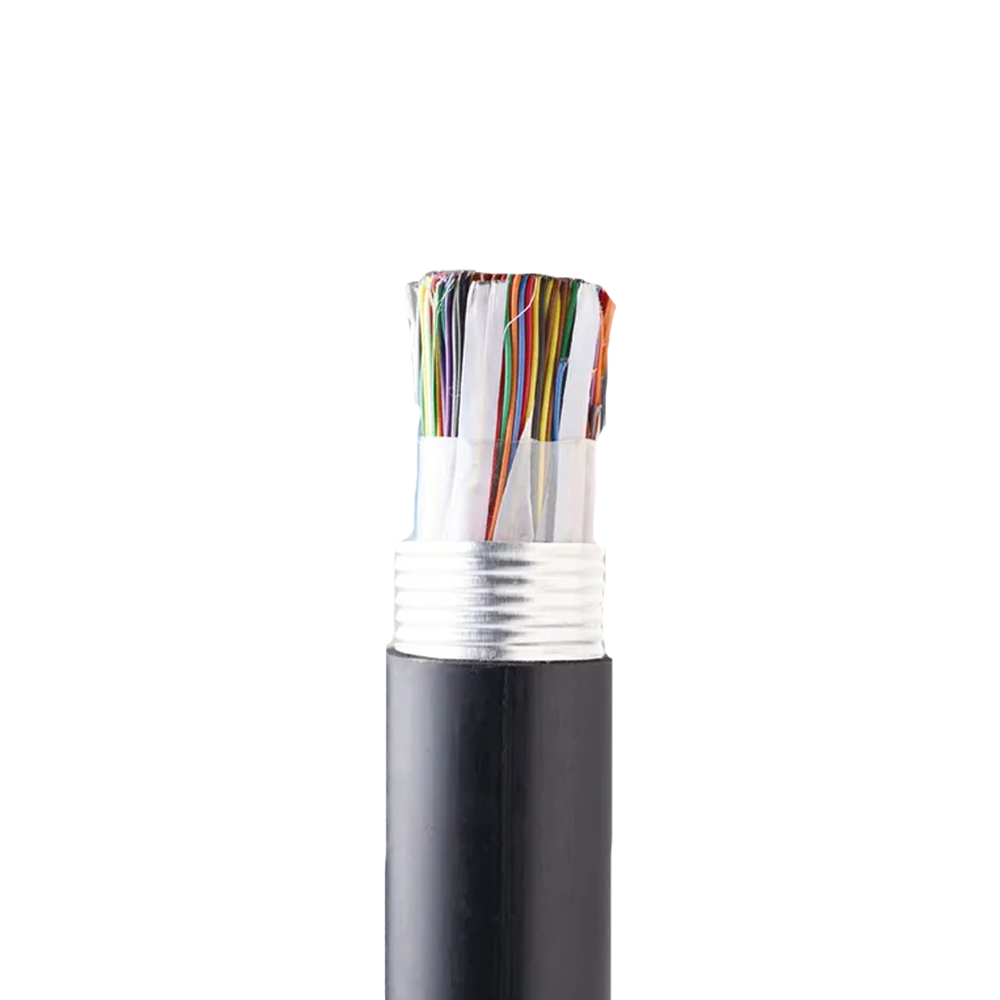

- PE golfstaalband PE: Voorkeur voor directe begrafenis; combineert mechanische bescherming met vochtbarrière; voegt gewicht toe en vermindert de flexibiliteit.
- PE-staaldraadpantsering: Gebruikt waar trekbelastingen worden verwacht (steil terrein, brugbevestigingen of verticale stijgbuizen); individuele draden bieden zowel bescherming als trekkracht.
- Met gel gevulde (natte) kern: Overstromende verbinding vult alle luchtruimten tussen paren; essentieel voor vochtbestendigheid op laspunten en waterblokkering in de lengterichting.
Overspraakbeheer in stedelijke kabelbundels met hoge dichtheid
Naarmate meer breedbandverkeer over koperparen wordt geduwd met behulp van vectoring en G.fast-technologie, wordt overspraak – zowel near-end (NEXT) als far-end (FEXT) – een bindende beperking voor de haalbare doorvoer per paar. Stedelijke communicatiekabels die zijn ontworpen en geïnstalleerd voor POTS-diensten op spraakniveau vertonen vaak overspraakniveaus die acceptabel zijn bij audiofrequenties, maar de prestaties boven 10 MHz ernstig beperken. Het begrijpen van de fysieke mechanismen achter overspraak helpt bij het evalueren of een bestaande kabelinstallatie breedbandupgrades kan ondersteunen of moet worden vervangen.
Overspraak tussen paren in een kabel met meerdere paren wordt voornamelijk bepaald door de precisie en consistentie van de twist-pitch (het aantal twists per lengte-eenheid) voor elk paar. Elk paar in een goed vervaardigde stedelijke communicatiekabel heeft een unieke, zorgvuldig gecontroleerde twistpitch om koppeling met aangrenzende paren tot een minimum te beperken. Wanneer de twist-spoed inconsistent is – hetzij door fabricagevariaties of door fysieke schade tijdens de installatie – neemt de capacitieve en inductieve onbalans tussen paren toe, waardoor de ruisvloer over de gehele kabelbundel toeneemt. Dit is de reden waarom de procescontrole van kabelfabrikanten tijdens het twisten niet louter een kwaliteitscheckbox is, maar een directe impact heeft op de breedbandcapaciteit van het gebruikte netwerk.
In vectored VDSL2- en G.fast-implementaties past de DSLAM of DPU (Distribution Point Unit) actieve digitale signaalverwerking toe om overspraak tussen paren in dezelfde bindergroep te annuleren. Deze vectoring werkt alleen effectief als de overspraakkoppelingskarakteristieken van de kabel stabiel en voorspelbaar zijn, wat een consistente fysieke constructie over de hele lengte van de kabel vereist. Kabels met verbindingspunten die de oorspronkelijke paargeometrie verstoren, of secties waar paren na een reparatie onjuist opnieuw zijn gebundeld, creëren overspraakafwijkingen die de vectoringversterking verminderen en de doorvoer per paar over de hele groep verminderen. Zhishang Cable hanteert strikte twist-pitch-toleranties en voert elektrische balanstests uit op productiebatches om deze veeleisende implementatiescenario's te ondersteunen.
| Technology | Frequentiebereik | Overspraakgevoeligheid | Kabelvereiste |
|---|---|---|---|
| POTTEN / ISDN | Tot 4 kHz | Laag | Standaard twiststeek |
| ADSL2 | Tot 2,2 MHz | Matig | Gecontroleerde twist pitch per paar |
| VDSL2 (gevectoriseerd) | Tot 17/35 MHz | Hoog | Nauwe pitch-tolerantie-balanstesten |
| G.fast | Tot 106/212 MHz | Zeer hoog | Premium constructie, stabiele bindmiddelgroepering |
Kanaalruimteplanning en kabeldiameter: een beperking die vaak wordt genegeerd totdat het een probleem wordt
Stedelijke communicatie-infrastructuur is gebouwd om tientallen jaren mee te gaan, maar leidingnetwerken – de leidingen waar kabels doorheen worden getrokken – zijn gedimensioneerd op basis van aannames die ten tijde van de bouw zijn gedaan. Wanneer deze leidingen vol raken, vereist het vergroten van de capaciteit het graven van micro-sleuven om nieuwe leidingen te installeren (verstorend en duur in verharde stedelijke omgevingen) of het vervangen van kabels met een grote diameter door alternatieven met een hogere dichtheid. Voor netwerkexploitanten en infrastructuurplanners is het begrijpen van hoe de buitendiameter van de kabel verband houdt met de kanaalvulverhouding een praktisch hulpmiddel om de toekomstige capaciteit te maximaliseren zonder de initiële installatie te overmatig te ontwerpen.
De standaard praktijk voor het vullen van kanalen beperkt het bezette dwarsdoorsnedeoppervlak tot 40-50% van het binnenkanaaloppervlak voor een enkele kabel, en proportioneel minder wanneer meerdere kabels een kanaal delen. Deze marge is geen verspilling: hij houdt rekening met de buigkrachten die nodig zijn tijdens het trekken, de thermische uitzetting van de kabel gedurende zijn levensduur en de benodigde speling als de kabel ooit moet worden vervangen zonder het hele traject uit te graven. Een kabel met een buitendiameter die slechts 10% groter is dan gepland, kan de theoretische resterende capaciteit van een kanaal met aanzienlijk meer dan 10% verminderen, omdat de beperking de oppervlakte is (evenredig met de diameter in het kwadraat) en niet de lineaire afmeting.
De verschuiving van traditionele met papier geïsoleerde loodomhulde (PILS) kabels naar moderne PE-geïsoleerde kabels met gevulde aders heeft de kabeldiameters voor gelijkwaardige paren al aanzienlijk verminderd. Verdere diameterreductie is haalbaar door gebruik te maken van een strakkere kerngeometrie, dunnere isolatiewanddiktes die voldoen aan de huidige normen en geoptimaliseerde bindband- of schermconstructies. Voor netwerkplanners die werken met beperkte kanaalinfrastructuur, maakt het specificeren van kabels van fabrikanten als Anhui Zhishang Cable Technology Co., Ltd., die gedetailleerde dimensionale gegevens publiceren en compacte constructievarianten aanbieden, nauwkeurige kanaalvullingsberekeningen mogelijk vóór de aanschaf van kabels - in plaats van dat tijdens de installatie een mismatch wordt ontdekt.
