Uitgebreide introductie tot robotkabels
I. Definitie en kernfuncties
Robotkabels zijn zeer flexibele speciaalkabels die speciaal zijn ontworpen voor industriële robots, mechanische armen en hoogdynamische automatiseringsapparatuur. Ze moeten op stabiele wijze kracht, signalen en gegevens overbrengen onder veelvuldig buigen, draaien, bewegen en complexe mechanische belasting, en dienen als de "zenuwen en bloedvaten" van robotbewegingssystemen.

Kernfuncties:
Hoge dynamische flexibiliteit: bestand tegen miljoenen heen en weer gaande buig- en draaibewegingen (bijv. ±180°/m tot ±720°/m draaiing).
Gelijktijdige multi-stressbestendigheid: kan tegelijkertijd spanning, compressie, draaien, trillingen en zijdelingse druk aan.
Geïntegreerde transmissiemogelijkheden: Combineert vaak stroomlijnen, besturingslijnen, feedbacksignaallijnen (encoders), buslijnen (zoals EtherCAT) en luchtpaden/optische vezels.
Hoge omgevingstolerantie: Bestand tegen olie, koelvloeistof, slijtage en hoge/lage temperaturen (bijv. -40°C tot 125°C).

II. Belangrijkste typen en toepassingsscenario's
Classificatie op bewegingstype:
Sleepkettingkabels: gebruikt voor lineaire heen en weer gaande bewegingen, zoals lineaire robotdia's en portaalmanipulatoren.
Torsiekabels: Gebruikt voor roterende gewrichten, zoals robotarmgewrichten en roterende werktafels.
Composiet bewegingskabels: bestand tegen zowel buigen als draaien, gebruikt voor SCARA-robots en robots met meerdere gewrichten.

Classificatie door functionele integratie:
Voedingskabels: leveren stroom aan servomotoren.
Feedback- en signaalkabels: sluit encoders en sensoren aan om laagspanningssignalen te verzenden.
Buskabels: gebruikt voor realtime Ethernet-communicatie (zoals EtherCAT en PROFINET).
Hybride kabels: Integreer stroom, signalen, luchtpaden of optische vezels in één kabel om de bedradingsruimte te verkleinen.

Typische toepassingsgebieden:
Industriële robots: productielijnen voor lassen, schilderen, hanteren en assembleren in de auto-industrie.
Automatiseringsapparatuur: magazijnen voor CNC-bewerkingsmachines, automatisch geleide voertuigen (AGV's) en materiaalbehandelingssystemen.
Precisieapparatuur: robots voor het hanteren van halfgeleiderwafels en medische automatiseringsapparatuur.
Inspectie en metingen: Op robots gemonteerde vision-inspectiesystemen en testsondes.

III. Belangrijke controles van het productieproces
Geleiderstructuur: Ultrafijne zuurstofvrije koperdraden (bijvoorbeeld 0,08 mm) worden gebruikt in gelaagde, gebundelde strengen, gecombineerd met speciale spoed en richtingen om de dynamische spanningsverdeling te optimaliseren.
Isolatiematerialen: Er worden zeer sterke en zeer elastische materialen (zoals speciaal PVC, TPE of PUR) geselecteerd om ervoor te zorgen dat de isolatielaag niet barst bij herhaalde vervorming.

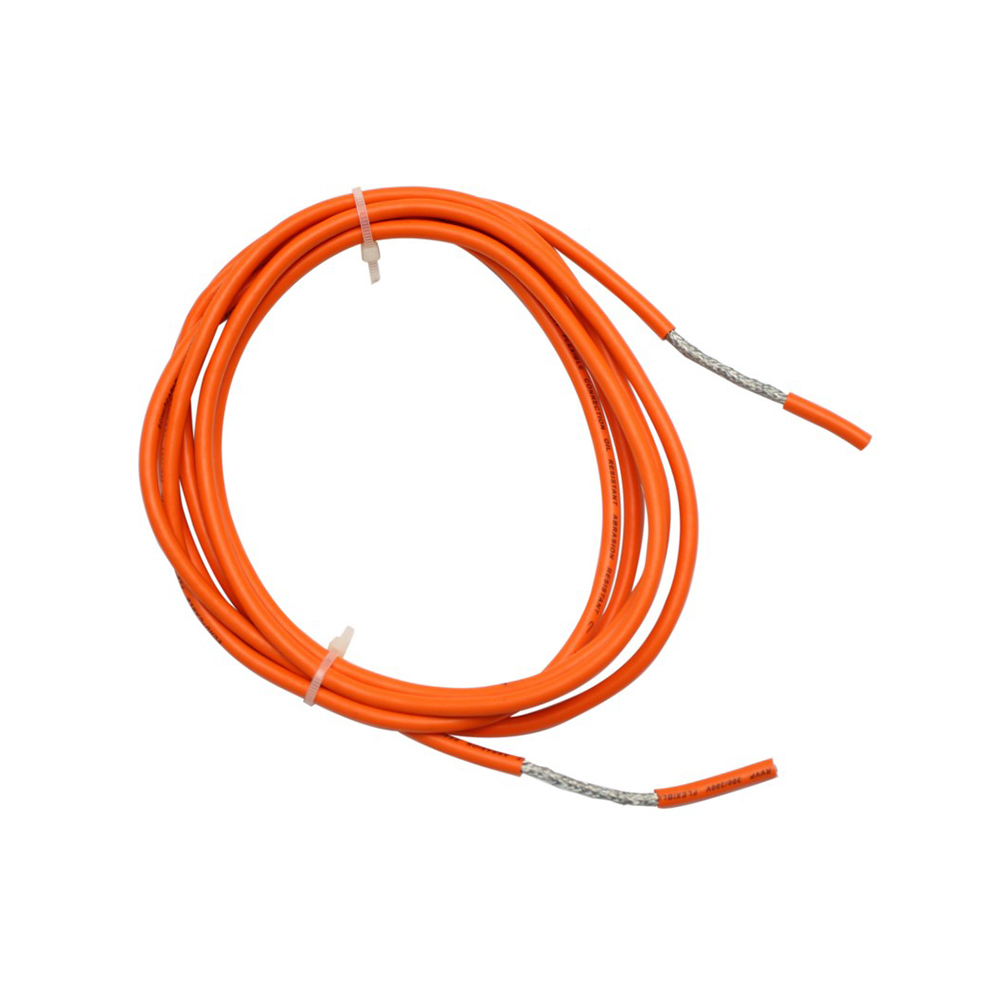

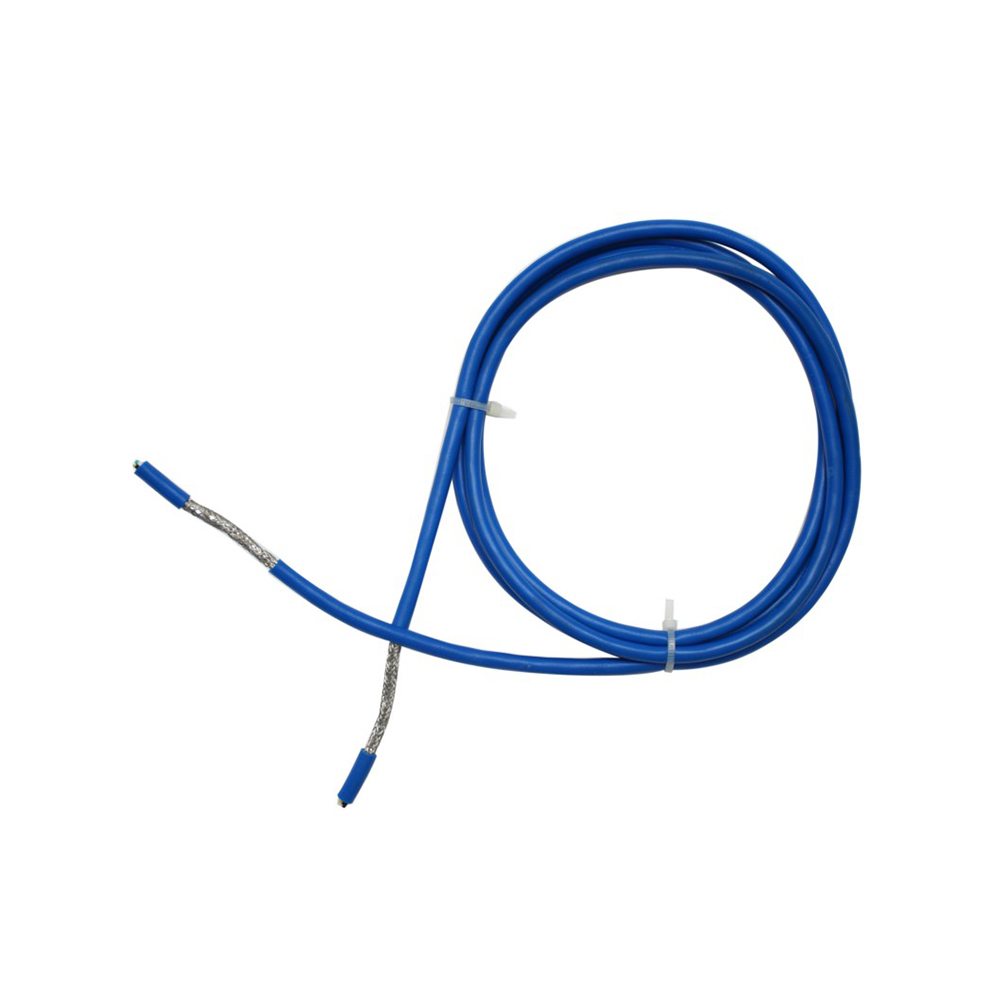

Kerndraadstrengen en afscherming: Er wordt gebruik gemaakt van geoptimaliseerde twisted-pair/star-quad-structuren, gecombineerd met vertinde koperdraad-gevlochten afscherming (dekking ≥85%) of aluminiumfolie-afscherming om signaaloverspraak en elektromagnetische interferentie te voorkomen.
Trek- en torsieontwerp: Ingebouwde Kevlar-vezels of hoogwaardige gevlochten lagen van synthetische vezels dienen als dragende elementen om mechanische spanning te absorberen en de geleiders te beschermen.
Mantelproces: geëxtrudeerde, zeer slijtvaste, oliebestendige buitenmantels van polyurethaan (PUR) of speciaal elastomeer, vaak ontworpen met wrijvingsarme texturen of kleurcodering op het oppervlak.

IV. Gedetailleerde kernvoordelen
Verlengde levensduur: Ondergewaardeerde buigradius en draaihoeken, de dynamische levensduur kan 5 miljoen tot 10 miljoen cycli bereiken, waardoor de uitvaltijd en de vervangingsfrequentie aanzienlijk worden verminderd.
Zeer stabiele signaaloverdracht: geoptimaliseerde afscherming en twisted-pair-ontwerp zorgen voor ononderbroken besturingssignalen, encoderfeedback en buscommunicatie met lage foutpercentages tijdens continue beweging.
Ruimtebesparing en integratie: Hybride kabels integreren meerdere functionele kabels in één, waardoor de interne bedradingsruimte van robots wordt verkleind, het totale gewicht wordt verlicht en de bewegingsprestaties worden geoptimaliseerd.
Hoge betrouwbaarheid verlaagt de onderhoudskosten: Het robuuste ontwerp minimaliseert onverwachte stilstand veroorzaakt door kabelbreuk of signaalinterferentie, waardoor de onderhoudskosten en productieverliezen worden verlaagd.
Veiligheid en duurzaamheid: Vlamvertragende, oliebestendige en chemische corrosiebestendige eigenschappen passen zich aan zware industriële omgevingen aan, waardoor een veilige werking van de apparatuur op lange termijn wordt gegarandeerd.

Samenvatting
Robotkabels vormen de basis voor de hoge betrouwbaarheid en precisiebediening van robots. Hun technologische kern ligt in de diepe integratie van materiaalkunde, structurele mechanica en elektrisch ontwerp om de uitdagingen van duurzaamheid en signaalintegriteit onder hoogdynamische mechanische belasting op te lossen.
