Hoe de spanningsklasse de constructie van stroomkabels van binnenuit bepaalt
Spanningsclassificatie is de meest consequente ontwerpparameter voor a stroomkabel , en het bepaalt constructiebeslissingen voor elke laag: geleider, isolatie, afscherming en mantel. Stroomkabels worden grofweg onderverdeeld in laagspanning (LV, tot 1 kV), middenspanning (MV, 1 kV tot 35 kV) en hoogspanning (HV, boven 35 kV). Elke stap hoger in de spanningsklasse introduceert constructie-eisen die veel verder gaan dan alleen het vergroten van de isolatiewanddikte.
Op laagspanningsniveau is de primaire isolatiefunctie het voorkomen van contact met onder spanning staande geleiders en het weerstaan van de bescheiden aanwezige elektrische veldgradiënten. PVC- en XLPE-isolatiewanden van 0,7–1,0 mm zijn voldoende voor kabels met een capaciteit van 0,6/1 kV. De verdeling van het elektrische veld bij deze spanning is relatief uniform en er zijn geen veldgradiëntlagen vereist. Middenspanningskabels werken echter onder elektrische veldintensiteiten waarbij veldconcentratie op onregelmatigheden op het geleideroppervlak – strengranden, oppervlakteoxidatie, microscopisch kleine uitsteeksels – een gedeeltelijke ontlading kan veroorzaken die de isolatie na verloop van tijd erodeert. Dit is de reden waarom MV-kabels een geleiderafscherming nodig hebben: een laag halfgeleidende verbinding die rechtstreeks op de geleider wordt aangebracht en die het elektrische veld verzacht door een continu, uniform equipotentiaaloppervlak aan de isolatie te geven. Een overeenkomstig isolatiescherm op het buitenoppervlak van de isolatie vervult dezelfde functie op het scheidingsvlak tussen isolatie en schild.
De isolatieafscherming in MV-kabels moet afhankelijk van de aansluitmethode gelijmd (niet-stripbaar) of semi-verbonden (stripbaar) zijn. Voor niet-stripbare schermen zijn snijgereedschappen en een zorgvuldige techniek aan de kabeluiteinden nodig om te voorkomen dat het isolatieoppervlak wordt beschadigd; Stripbare schermen zorgen ervoor dat de halfgeleidende laag schoon kan worden afgepeld, maar introduceren een gedefinieerd grensvlak dat moet worden beheerd om het binnendringen van vocht op de grens van het scherm en de isolatie te voorkomen. Bij spanningen boven 15 kV moet de metalen afscherming over het isolatiescherm de volledige capacitieve laadstroom van de kabel dragen, wat aanzienlijk wordt bij lange kabeltrajecten - een factor die de doorsnede van de schermgeleider bepaalt, onafhankelijk van eventuele foutstroomvereisten.

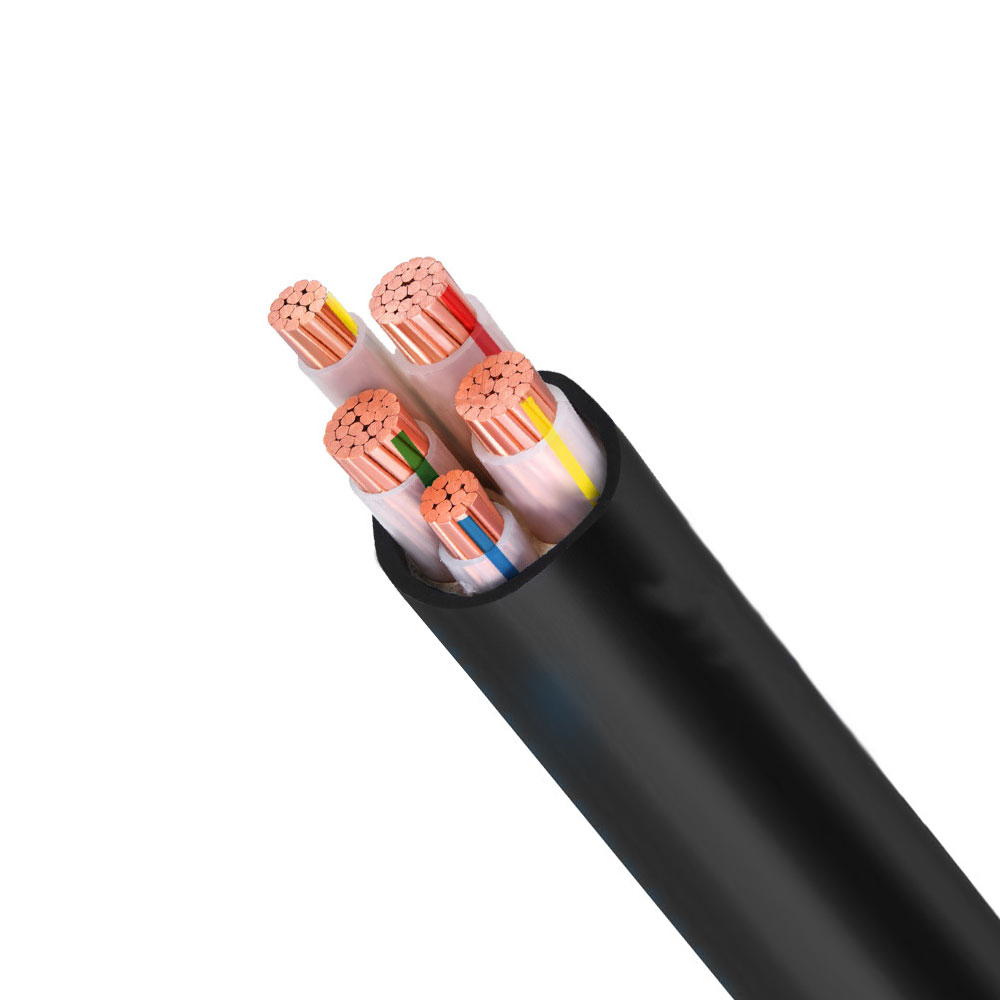

Vergelijking van XLPE- en EPR-isolatie in middenspanningskabeltoepassingen
Voor middenspanning stroomkabel s is de keuze tussen isolatie van vernet polyethyleen (XLPE) en ethyleenpropyleenrubber (EPR) een van de meest consequente materiaalbeslissingen, en deze wordt vaak alleen op basis van de prijs genomen – wat consequent leidt tot prestatieverschillen in veeleisende omgevingen. Elk materiaal heeft een echt ander prestatieprofiel dat aansluit bij specifieke toepassingsomstandigheden.
| Eigendom | XLPE | EPR |
| Maximale geleidertemperatuur (continu) | 90°C | 90°C |
| Diëlektrische constante (εr) | ~2,3 (zeer laag) | ~2,8–3,5 (matig) |
| Weerstand tegen waterbomen | Matig (vereist boomvertragende kwaliteiten voor natte omgevingen) | Uitstekend (inherent resistent) |
| Flexibiliteit | Stijf, vooral bij lage temperaturen | Flexibel over een breed temperatuurbereik |
| Capacitieve laadstroom | Lager (vanwege lage εr) | Hoger (beperkt bruikbare kabellengte bij HV) |
| Typische kosten ten opzichte van XLPE | Basislijn | 20-40% premie |
Het praktisch meest significante verschil tussen de twee materialen is de weerstand tegen waterbomen. Waterbomen zijn dendritische afbraakkanalen die zich voortplanten door op polyethyleen gebaseerde isolatie in aanwezigheid van vocht en AC-elektrische veldspanning. Standaard XLPE is gevoelig voor waterboomvorming gedurende een gebruiksperiode van 10-20 jaar in natte of direct ingegraven installaties. Boomvertragende XLPE (TR-XLPE)-verbindingen met additieven die het aanzetten van bomen tegengaan, zijn beschikbaar en worden veel gebruikt in distributiekabels, maar ze verhogen de kosten en vereisen dat de fabrikant specifieke samenstellingsformuleringen aanschaft en kwalificeert. EPR, een rubbercompound met een fundamenteel andere moleculaire structuur en vochtdoorlaatbaarheidseigenschappen, is inherent bestand tegen waterboomvorming zonder aanvullende additieven. Voor kabels die in directe begraving, ondergelopen leidingen of onderzeese toepassingen worden geïnstalleerd, maakt de vochtbestendigheid van EPR het de technisch juiste keuze, ongeacht de kostenpremie.
De lagere diëlektrische constante van XLPE geeft het een voordeel in transmissie-efficiëntie over lange kabeltrajecten op midden- en hoogspanning, omdat de capacitieve laadstroom - die zelfs vloeit als er geen belasting is aangesloten - evenredig is aan de diëlektrische constante. In kabelsystemen waarbij de laadstroom een betekenisvol deel van de thermische belastbaarheid van de kabel vertegenwoordigt (doorgaans kabels langer dan 10-15 km bij 33 kV), vertaalt de lagere εr van XLPE zich rechtstreeks in het bruikbare draagvermogen.
Selectie van pantsers voor stroomkabels: staaldraad, staaltape en aluminiumdraad vergeleken
Mechanische bescherming door middel van bepantsering is vereist wanneer een stroomkabel installatiespanningen moet weerstaan - trekspanning, compressie door opvulling, impact van graafmachines of druk van kabels die over lange overspanningen op steunconstructies rusten. De keuze van het pantsertype heeft niet alleen invloed op de mechanische prestaties, maar ook op het AC-elektrische gedrag, het gewicht en de corrosieweerstand van de kabel op manieren die in de specificatiefase vaak over het hoofd worden gezien.

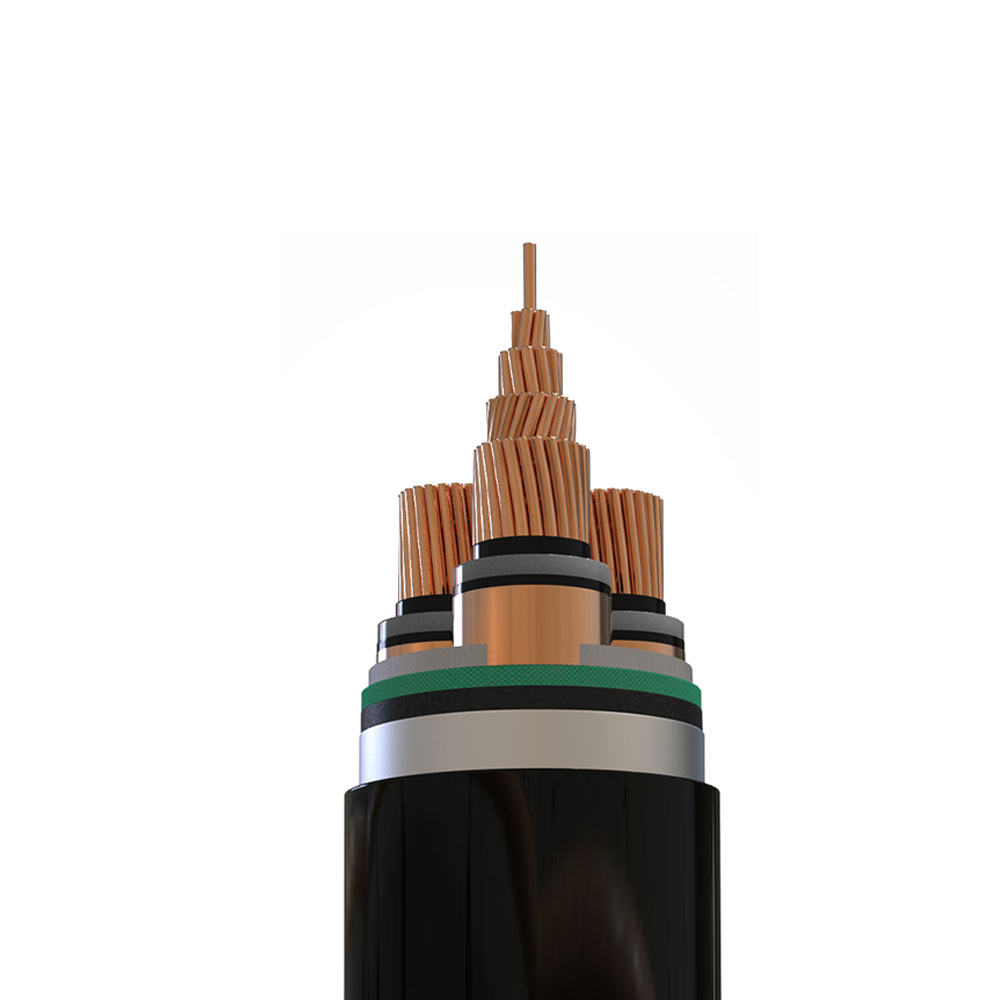

Staaldraadpantser (SWA)
Staaldraadpantsering bestaat uit afzonderlijke gegalvaniseerde of roestvrijstalen draden die spiraalvormig over een bodemlaag onder de buitenmantel zijn aangebracht. SWA biedt de hoogste treksterkte van elk pantsertype, waardoor het de juiste keuze is voor kabels die tijdens de installatie onderhevig zijn aan aanzienlijke axiale trekkrachten, zoals kabels die over lange afstanden door buizen worden getrokken, of onderzeese kabels die onderhevig zijn aan installatiespanning. Het aantal draden en de diameter worden geselecteerd om een beoogde breukbelasting te bereiken; voor grote stroomkabels zijn SWA-breekbelastingen van 50–200 kN haalbaar. Het pantser van staaldraad op enkeladerige AC-stroomkabels creëert echter een aanzienlijk magnetisch verliesmechanisme: het pantser vormt een gesloten magnetisch circuit rond de stroomvoerende geleider, en geïnduceerde stromen in de pantserdraden genereren warmte. Bij enkelkernige kabels kunnen de SWA-verliezen oplopen tot 30-50% van de geleiderverliezen, waardoor de effectieve capaciteit ernstig wordt verminderd. Om deze reden moeten enkeladerige AC-kabels met een geleiderdoorsnede groter dan ongeveer 70 mm² gebruik maken van aluminium draadpantser (AWA) in plaats van staal.

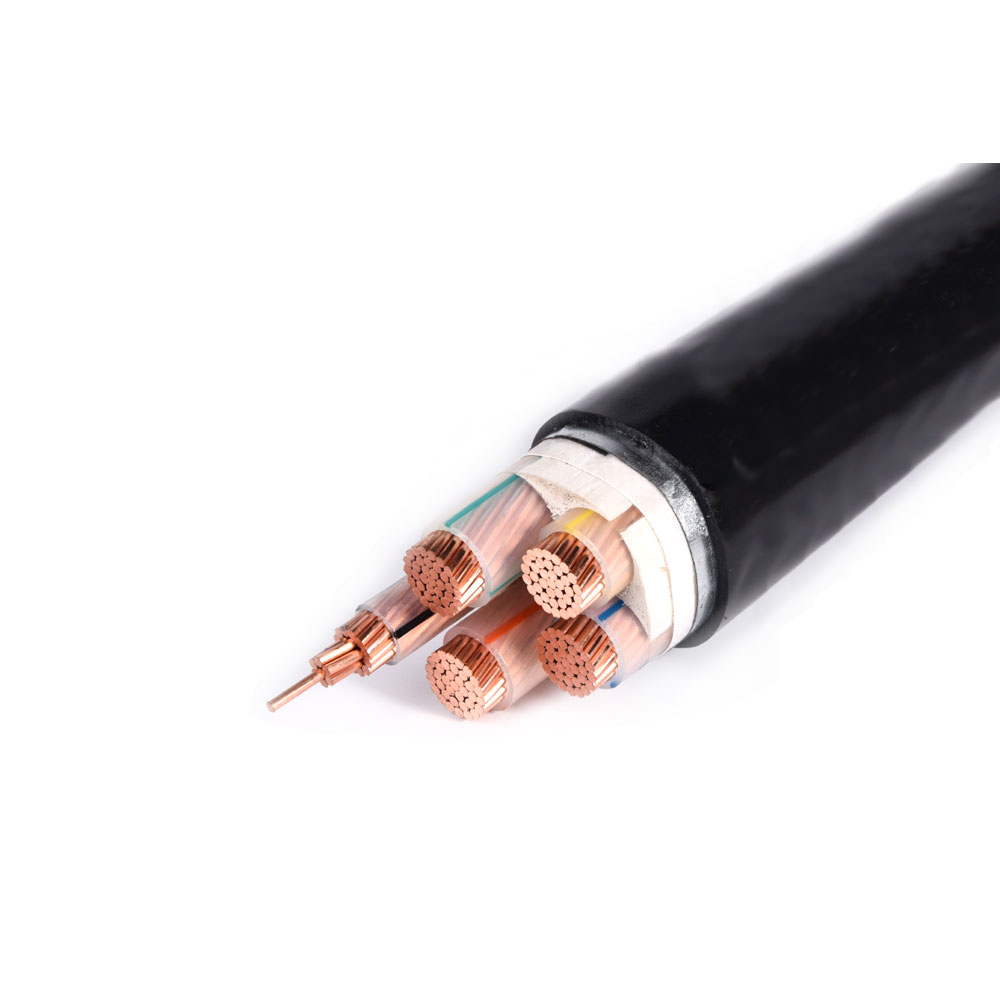

Stalen tapepantser (STA)
Stalen tape-pantsering maakt gebruik van twee overlappende stalen tapes die in tegengestelde richtingen worden aangebracht om radiale drukweerstand en bescherming tegen verpletterende krachten te bieden. STA is lichter dan SWA en zuiniger, maar biedt minimale treksterkte; het is niet geschikt voor trekinstallatie en zal openritsen onder axiale belasting. STA is geschikt voor direct ingegraven kabels in stabiele grond waar mechanische bescherming tegen incidentele schokken en aanvallen van knaagdieren de voornaamste zorg is, maar waar geen aanzienlijke trekspanning wordt verwacht. De tape-op-tape-constructie biedt ook een minder uniforme dekking dan draadpantser, waardoor er spiraalvormige openingen tussen de tapelagen achterblijven waar gerichte impactkracht kan doordringen.
Aluminium draadpantser (AWA)
Aluminium draadpantser is mechanisch gelijkwaardig aan SWA wat betreft trekprestaties (met iets grotere draaddiameters om de lagere treksterkte van aluminium te compenseren), maar elimineert het magnetische verliesprobleem bij enkeladerige AC-kabels. Omdat aluminium niet-magnetisch is, vormt AWA geen magnetisch circuit rond de geleider en genereert het geen significante geïnduceerde stroomverliezen. AWA is ook aanzienlijk lichter dan SWA (de dichtheid van aluminium is ongeveer een derde van die van staal), wat het installatiegewicht en de trekkracht bij grote installaties vermindert. De wisselwerking is corrosieweerstand in chemisch agressieve bodemomgevingen: aluminium pantsering vereist robuuste bescherming van de bodembedekking en de bovenmantel in zure grond of gebieden met elektrochemische activiteit, waar galvanische corrosie tussen het aluminium pantser en alle daarmee in aanraking komende staalconstructies een versnelde afbraak van het pantser kan veroorzaken.
Kortsluitstroomwaarde: wat het betekent en hoe het wordt berekend voor stroomkabels
Elke stroomkabel heeft twee verschillende stroomwaarden waaraan in elke installatie moet worden voldaan: de continue stroomsterkte (ampacity) voor normale werking, en de kortsluitstroomwaarde voor foutcondities. De kortsluitingsclassificatie ontbreekt vaak in vereenvoudigde kabelselectieprocessen, maar een kabel die de verwachte foutstroom op het installatiepunt niet kan overleven, kan al bij de eerste fout doorbranden en brand, schade aan apparatuur en gevaar voor personeel veroorzaken.
De kortsluitstroomwaarde wordt berekend op basis van de aanname van adiabatische verwarming: tijdens de korte duur van de fout (doorgaans 0,1 tot 3 seconden voordat beveiligingsapparatuur de fout opheft), verwarmt vrijwel alle foutenergie de geleider omdat er onvoldoende tijd is voor een zinvolle warmteoverdracht naar de isolatie of het omringende medium. De adiabatische temperatuurstijgingsvergelijking heeft betrekking op de toegestane kortsluitstroom (I), de doorsnede van de geleider (S), de foutduur (t) en de materiaalconstanten van de geleider:
De toegestane piektemperatuur van de geleider tijdens een storing wordt beperkt door het isolatiemateriaal: XLPE en EPR laten een maximale kortsluitgeleidertemperatuur toe van 250°C (vanaf een starttemperatuur bij maximale continue werking van 90°C), terwijl PVC-geïsoleerde kabels beperkt zijn tot 160°C of 140°C, afhankelijk van de geleiderdoorsnede. Deze limieten bestaan omdat het overschrijden ervan onomkeerbare schade aan de isolatie veroorzaakt – smelten, carboniseren of verlies van mechanische integriteit – zelfs als de geleider zelf overleeft. De normen IEC 60364-5-54 en IEC 60949 bieden de specifieke constanten voor koperen en aluminium geleiders met verschillende isolatiesystemen.
Een cruciaal en vaak over het hoofd gezien aspect van de kortsluitwaarde is dat deze moet worden geverifieerd aan de hand van de maximale verwachte foutstroom op het installatiepunt van de kabel, en niet op het voedingspunt. De verwachte foutstroom neemt af met de afstand tot de bron als gevolg van de impedantie van de tussenliggende kabels en transformatoren. Een kabel op 200 meter van een transformator zal een lagere foutstroom ervaren dan een kabel bij de transformatoraansluitingen, waardoor een kleinere doorsnede mogelijk is om te voldoen aan de kortsluitvereiste op de meer afgelegen locatie. Het uitvoeren van deze berekening voor elk kabelsegment in plaats van het toepassen van een enkele conservatieve waarde door het hele systeem, kan de vereisten voor de geleiderdoorsnede en de totale installatiekosten aanzienlijk verlagen.

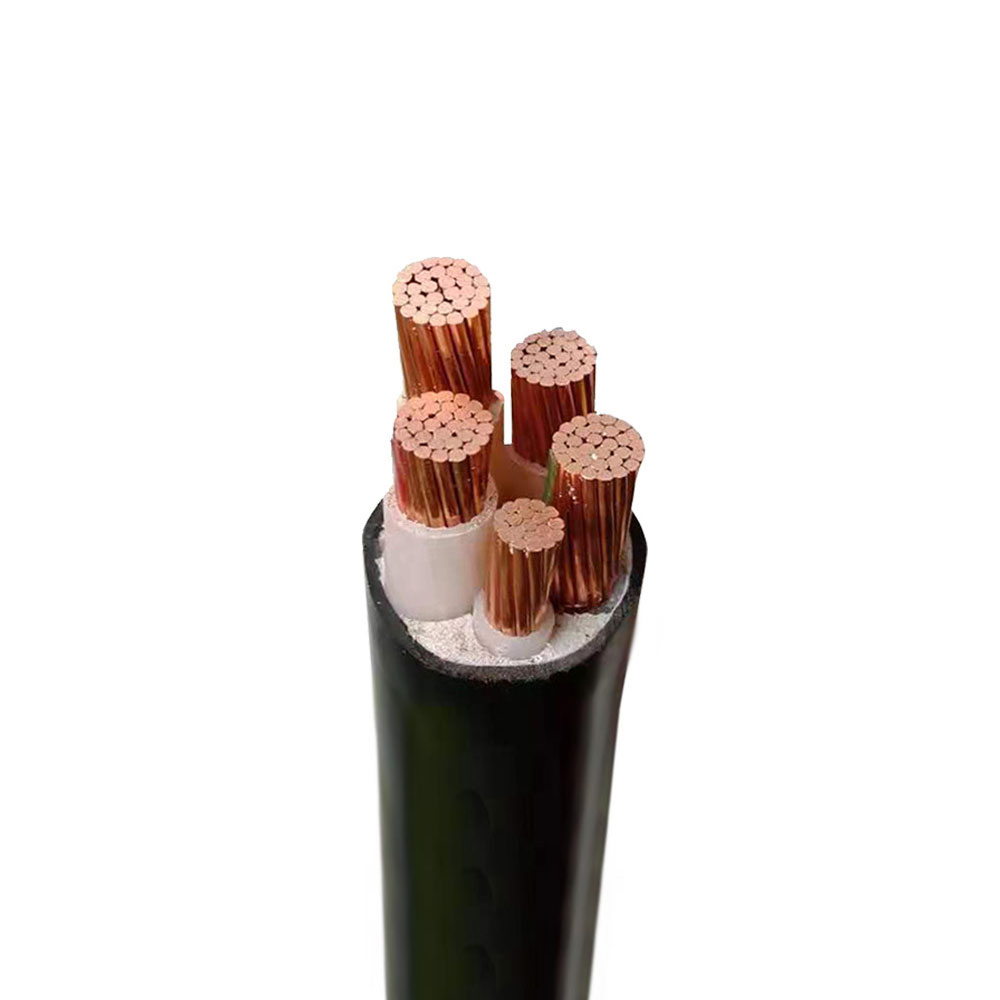

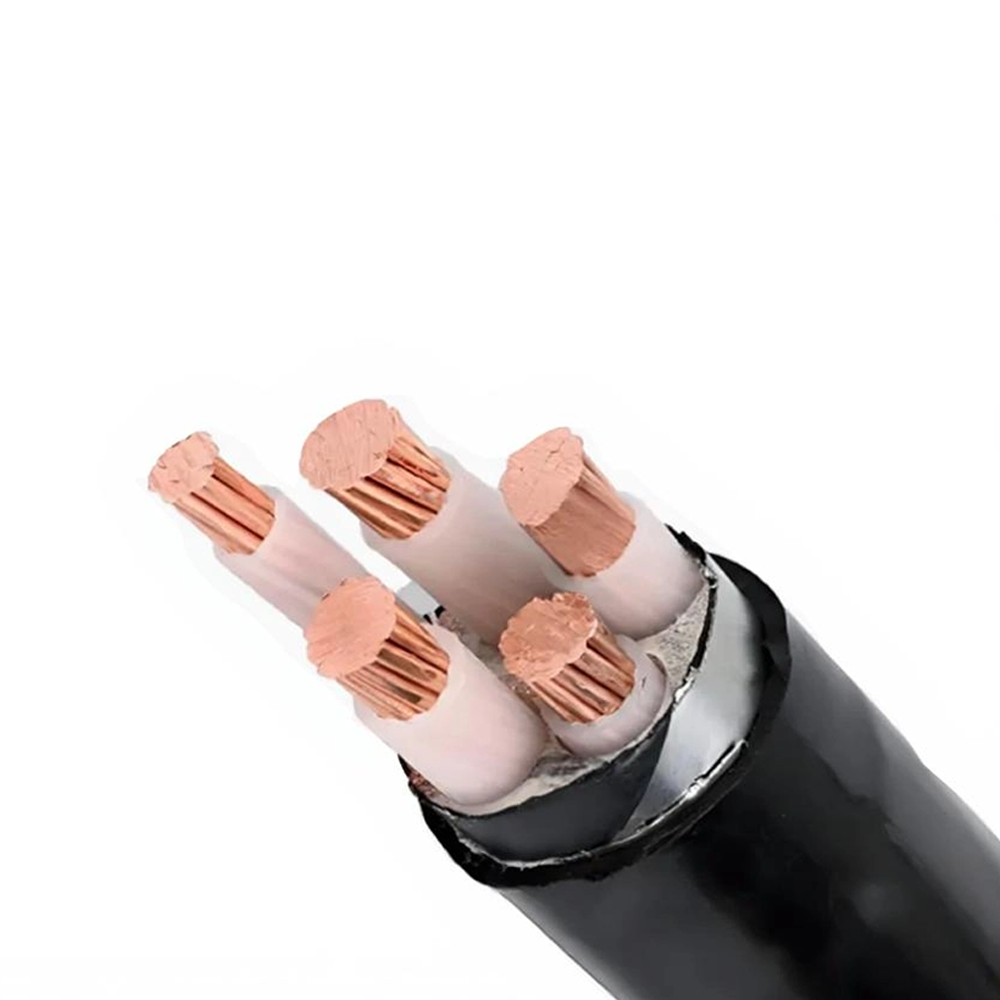

Halogeenvrije vlamvertragende stroomkabels: waar ze nodig zijn en wat de normen feitelijk testen
Halogeenvrije vlamvertragende (HFFR) of rookarme halogeenvrije (LSHF/LS0H) kabelspecificaties zijn steeds gebruikelijker geworden in bouw- en infrastructuurprojecten, maar de specificatie wordt vaak toegepast zonder volledig begrip van wat de tests achter de aanduiding meten – en wat ze niet meten.
Standaard met PVC geïsoleerde kabels laten bij verbranding waterstofchloride (HCl) gas vrij, omdat het chloor in de PVC-verbinding reageert met verbrandingsproducten. HCl is bijtend en beschadigt elektronische apparatuur, zelfs bij concentraties die ver beneden de voor mensen giftige concentraties liggen. In besloten ruimtes – tunnels, schepen, datacentra, ondergrondse transportsystemen – kan HCl dat vrijkomt uit brandende kabels elektronische systemen in de hele ruimte vernietigen en de omgeving maandenlang corrosief maken na een brand. HFFR-verbindingen vervangen PVC door materialen op basis van polyolefine die vlamvertragende vulstoffen met metaalhydroxide bevatten (meestal aluminiumtrihydraat of magnesiumhydroxide), die bij verhitting waterdamp vrijgeven en de verbrandingszone afkoelen zonder zure gassen te produceren.
De belangrijkste normen voor de prestaties van HFFR-kabels zijn onder meer:
- IEC 60332-1 (Vlamverspreiding via enkele kabel): Test of een enkele kabel zichzelf dooft wanneer een gedefinieerde vlam gedurende 60 seconden wordt toegepast. Dit is een minimumdrempel waar vrijwel alle kabels met enige vlamvertragende inhoud doorheen kunnen. Het slagen voor deze test duidt niet op prestaties in een echte installatie met gegroepeerde kabels.
- IEC 60332-3 (Vlamverspreiding via gegroepeerde kabel – Categorie A, B, C, D): Test een kabelbundel geïnstalleerd op een ladderbak onder een gedefinieerde vlam gedurende 20 minuten. Categorie A vertegenwoordigt het hoogste geïnstalleerde kabelvolume (7 liter per meter) en is het meest veeleisend. Het behalen van categorie A IEC 60332-3 is een betekenisvolle indicator voor de vlamverspreidingsprestaties in echte kabelgootinstallaties.
- IEC 60754-1 en -2 (halogeengehalte): Test de zuurgasemissie en pH van verbrandingsgassen. Een kabel die voldoet aan IEC 60754-2 heeft een pH hoger dan 4,3 en een geleidbaarheid lager dan 10 μS/mm in de verbrandingstest, wat een laag halogeengehalte bevestigt. Dit is de test die HFFR onderscheidt van standaard vlamvertragende PVC-kabels.
- IEC 61034 (Rookdichtheid): Meet de lichttransmissie door rook van een brandend kabelmonster in een testkamer van 3 x 3 x 3 meter. Een transmissie van minimaal 60% is de drempel voor een rookarme aanduiding, relevant voor de zichtbaarheid van evacuaties bij brand in gebouwen.
Een belangrijke nuance is dat ‘vlamvertragend’ en ‘halogeenvrij’ onafhankelijke eigenschappen zijn die wel of niet gecombineerd kunnen worden in een bepaalde kabel. Een kabel kan halogeenvrij zijn zonder bijzonder vlamvertragend te zijn (puur polyolefine zonder vlamvertragende vulstoffen), of vlamvertragend zonder halogeenvrij te zijn (standaard FR-PVC). Voor het specificeren van LSHF of HFFR zijn beide eigenschappen tegelijkertijd vereist, en het aanbestedingsdocument moet verwijzen naar de specifieke IEC-testnormen waaraan moet worden voldaan, in plaats van alleen te vertrouwen op etikettering, aangezien deze termen niet op uniforme wijze worden gedefinieerd in alle markten.
Op maat gemaakt stroomkabelontwerp: toepassingsvereisten vertalen naar constructiespecificaties
De aanschaf van op maat gemaakte stroomkabels begint met een definitie van de vereisten die veel verder gaat dan het specificeren van de spanning en de doorsnede van de geleider. Een goed gespecificeerde, op maat gemaakte voedingskabel omvat zes onderling afhankelijke parametergroepen, die elk de ontwerpruimte beperken die beschikbaar is voor de fabrikant:
- Elektrische parameters: Systeemspanning (U0/U), maximale continue stroom bij de beoogde installatieconditie (geen vrije luchtcapaciteit), verwachte kortsluitstroom en fouthersteltijd, en eventuele beperkingen op het gebied van de netvoedingskwaliteit, zoals harmonische inhoud die de neutrale dimensionering beïnvloedt.
- Mechanische installatievoorwaarden: Installatiemethode (direct ingraven, kabelgoot, kabelgoot, luchtfoto, onderzeeër), trekspanning tijdens installatie, minimale buigradius, of de kabel na installatie continu in beweging zal zijn, en eventuele gewichts- of diameterbeperkingen opgelegd door de vulverhoudingen van de kabelgoten of de belastingslimieten van de kabelgoot.
- Blootstelling aan het milieu: Omgevingstemperatuurbereik, blootstelling aan vochtigheid en water, duur en intensiteit van UV-blootstelling, chemisch contact (vermeld specifieke stoffen), bodemweerstand voor ondergrondse kabels (die zowel de draagvermogen- als de corrosiebeschermingsvereisten beïnvloeden) en of bescherming tegen knaagdieren vereist is.

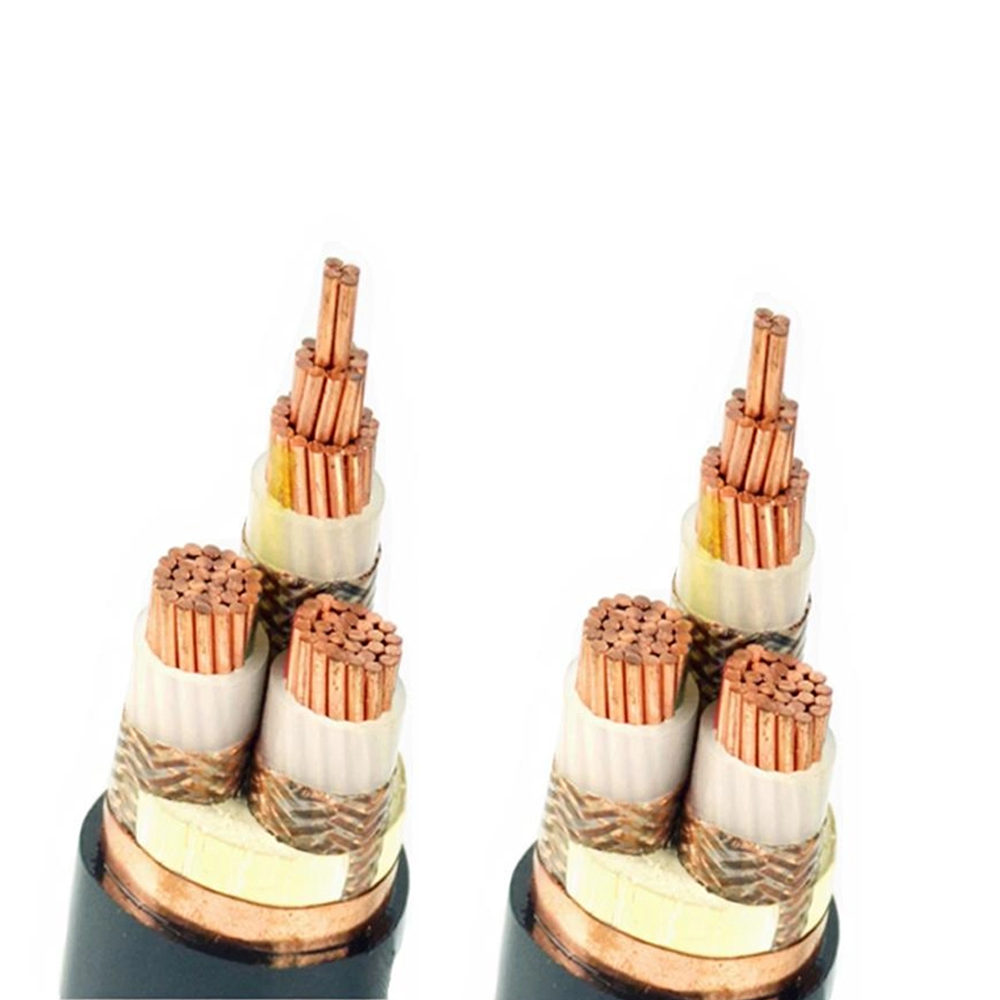

- Eisen inzake brandprestaties: Of de installatie vlamverspreidingsbeperking vereist (categorie IEC 60332), circuitintegriteit onder brand (IEC 60331 - voor kabels die moeten blijven functioneren tijdens een brand, zoals noodstroomtoevoer), beperking van zure gassen (IEC 60754) of beperking van de rookdichtheid (IEC 61034).
- Regelgevings- en certificeringsvereisten: Aan welke nationale of regionale normen de kabel moet voldoen (IEC, BS, UL, CSA, GB/T), en of certificering door een erkend testhuis door derden vereist is voor de specifieke bestelde constructie in plaats van voor een vergelijkbare referentiekabel.
- Verwachte levensduur: Een ontwerplevensduur van 20, 30 of 40 jaar heeft invloed op de keuze van het isolatiemateriaal (XLPE thermische verouderingssnelheid versus EPR) en het niveau van versnelde verouderingstesten die nodig zijn om het ontwerp te valideren. Kabels voor infrastructuurtoepassingen hebben vaak een levensduur van 40 jaar, waarvoor stamboomgegevens van isolatiemateriaal nodig zijn die thermische stabiliteit op lange termijn aantonen.
Wanneer alle zes parametergroepen zijn gedefinieerd, kan de fabrikant een constructie ontwikkelen die aan elke beperking voldoet, zonder enig afzonderlijk element te over-engineeren. Overspecificatie op het ene gebied en te weinig specificeren op een ander gebied is een veel voorkomende fout bij de aanschaf van op maat gemaakte kabels: een koper die bepantsering specificeert voor maximale treksterkte maar de chemische blootstellingsomgeving achterwege laat, kan een met staal gepantserde kabel ontvangen die binnen drie jaar doorcorrodeert in een zure industriële grond, ondanks dat hij aan alle gestelde specificaties voldoet.
Schermverbindingsmethoden in middenspanningskabels en hun effect op verliezen en veiligheid
De metalen afscherming of mantel van een middenspanningskabel dient twee doelen: het biedt een retourpad voor capacitieve laadstroom en foutstroom, en het beperkt het elektrische veld buiten de kabel tot bijna nul, waardoor personeel en aangrenzende apparatuur worden beschermd. De manier waarop de afscherming wordt vastgemaakt aan de uiteinden en verbindingen van kabels (de schermverbindingsmethode) heeft een groot en vaak onderschat effect op de warmteontwikkeling, de capaciteit en de veiligheid van het kabelsysteem.
In een enkelpuntsverbonden systeem is de kabelafscherming slechts aan één uiteinde met de aarde verbonden, terwijl het andere uiteinde zwevend blijft (of via een overspanningsbeveiligingsapparaat met de aarde is verbonden). Dit voorkomt dat er circulatiestromen door het scherm stromen – de belangrijkste bron van schermverliezen in stevig verbonden systemen – en kan de kabelcapaciteit met 10-30% vergroten in vergelijking met massieve verbindingen, omdat de I²R-verliezen in het scherm worden geëlimineerd. Het nadeel is dat er onder normale belasting spanning wordt opgebouwd langs het scherm van het geaarde uiteinde naar het niet-geaarde uiteinde. Deze "geïnduceerde mantelspanning" neemt toe met de kabellengte, de belastingsstroom en de afstand tussen de fasen, en moet worden berekend om te verifiëren dat deze binnen veilige grenzen blijft voor personeel dat tijdens bedrijf onder spanning in contact zou kunnen komen met het niet-geaarde schermuiteinde. Voor lange kabelsystemen kan de geïnduceerde spanning aan het open uiteinde bij volledige belasting honderden volt bereiken, wat een zorgvuldig beheer van de toegankelijkheid van het schermuiteinde en het gebruik van overspanningsbegrenzers vereist om overspanning tijdens schakeltransiënten of foutcondities te voorkomen.
Cross-bonding wordt gebruikt in lange kabelsystemen die in drie ongeveer gelijke kleine secties zijn verdeeld. De schermen van de drie kabelfasen worden getransponeerd bij elke secundaire sectieverbinding - fase A-scherm is verbonden met fase B-scherm, fase B met fase C, fase C met fase A - zodat over drie kleine secties elk scherm een derde van een positieve sequentiespanningsbijdrage van elke fase ziet. Als de secties even lang zijn, vallen de geïnduceerde spanningen in de drie schermsegmenten bijna volledig weg, wat resulteert in een circulerende schermstroom van bijna nul en een geïnduceerde spanning van bijna nul aan de uiteinden van de hoofdsectie. Cross-bonding combineert het lage verliesvoordeel van single-point bonding met het lage staande spanningsvoordeel van solid bonding, waardoor het de voorkeursmethode is voor kabelcircuits langer dan ongeveer 500 meter bij 11 kV en hoger. Het vereist een hogere installatiecomplexiteit (zes schermverbindingen bij elke verbinding in plaats van één) en een zorgvuldige egalisatie van de sectielengte tijdens het ontwerp.
